Верхний управление панель [EU] — HITACHI HX220B

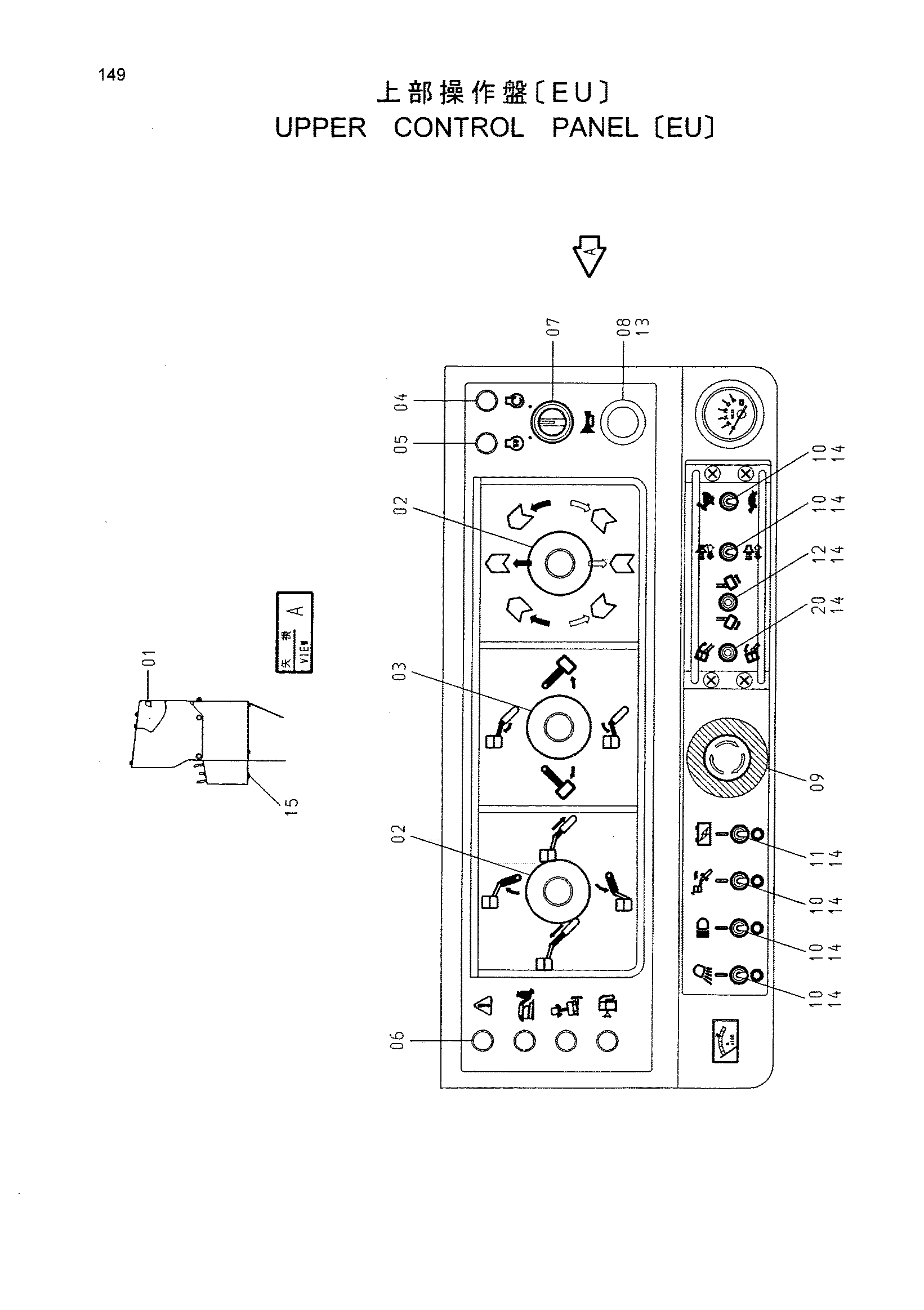

Заводская схема «Верхний управление панель [EU]» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Верхний управление панель [EU] HITACHI HX220B](/catalog-drawings/ef/ef65deee-2c2f-41b6-a7be-fdd911fdd008.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4414658 | Фонарь | 1 |
| 02 | 4460285 | Рычаг | 2 |
| 03 | 4460286 | Рычаг | 1 |
| 04 | 4462565 | Фонарь | 1 |
| 05 | 4462564 | Фонарь | 1 |
| 06 | 4324819 | Фонарь | 4 |
| 07 | 4180887 | Выключатель | 1 |
| 08 | 4462717 | Выключатель пусхбут. | 2 |
| 09 | 4453681 | Выключатель пусхбут. | 1 |
| 10 | 4462486 | Выключатель | 5 |
| 11 | 4462493 | Выключатель | 1 |
| 12 | 4462494 | Выключатель | 1 |
| 13 | 4463586 | Колпачок резиновый | 1 |
| 14 | 4463587 | Колпачок резиновый | 8 |
| 15 | 4447758 | Гидромолот киркуит | 1 |
| 20 | 4463585 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
