Электрооборудование (основной) [EU] — HITACHI HX220B
Заводская схема «Электрооборудование (основной) [EU]» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

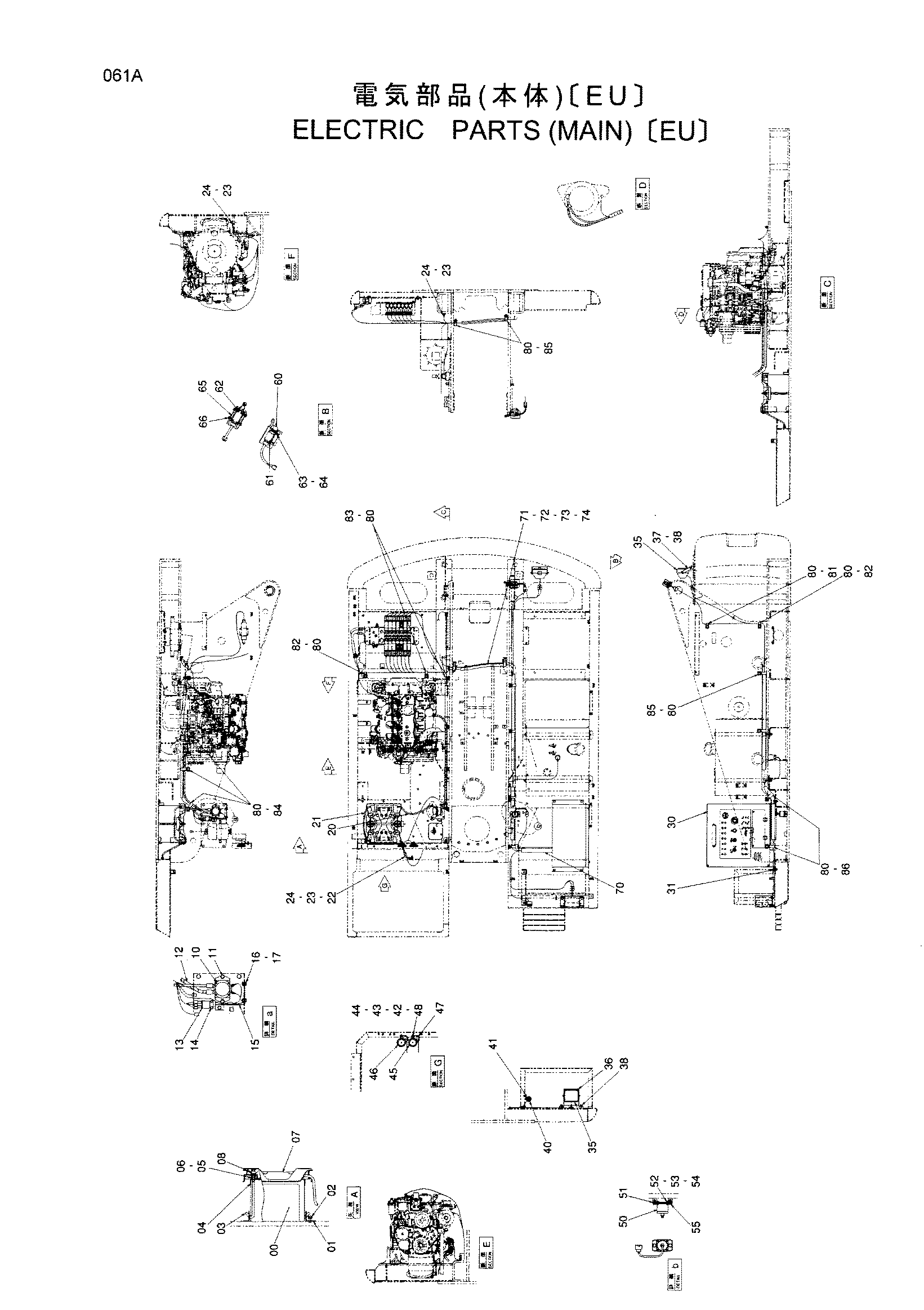

![Схема Электрооборудование (основной) [EU] HITACHI HX220B](/catalog-drawings/19/190dbef0-3f60-422b-9f18-7893963a7b36.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199874 | Аккумулятор | 2 |
| 01 | 9746365 | Кронштейн | 1 |
| 02 | J011025 | Болт с шайбой | 1 |
| 03 | 4359331 | Болт крюк | 2 |
| 04 | 4257035 | Опора | 2 |
| 05 | J950010 | Гайка | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 4351057 | Крышка аккумулятор | 1 |
| 08 | M570010 | Гайка винг | 2 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J020830 | Болт с шайбой | 2 |
| 12 | 4463777 | Жгут проводов | 1 |
| 13 | 4251587 | Реле | 1 |
| 14 | J020620 | Болт с шайбой | 2 |
| 15 | 3056019 | Крышка | 1 |
| 16 | J900816 | Болт | 3 |
| 17 | A590108 | Плоская шайба | 3 |
| 20 | 4390616 | Трос | 1 |
| 21 | 4350738 | Жгут проводов | 1 |
| 22 | 4258420 | Жгут проводов | 1 |
| 23 | A590910 | Пружинная шайба | 3 |
| 24 | J950010 | Гайка | 3 |
| 30 | 9203162 | Короб управление | 1 |
| 31 | J021035 | Болт с шайбой | 4 |
| 35 | 4274478 | Фара | 2 |
| 35A | 4285646 | Рассеиватель | 1 |
| 35B | 4285647 | Обод | 1 |
| 35C | 4285648 | Лампа | 1 |
| 35D | 4288342 | Прокладка | 1 |
| 35E | J900616 | Болт | 2 |
| 36 | 3080047 | Кронштейн | 1 |
| 37 | 4406445 | Кронштейн | 1 |
| 38 | J021020 | Болт с шайбой | 5 |
| 40 | 4363322 | Сигнализация | 1 |
| 41 | J020820 | Болт с шайбой | 1 |
| 42 | J950008 | Гайка | 2 |
| 43 | A590908 | Пружинная шайба | 2 |
| 44 | A590108 | Плоская шайба | 2 |
| 45 | 4439228 | Звуковой сигнал | 1 |
| 46 | 4439229 | Звуковой сигнал | 1 |
| 47 | 4254603 | Жгут проводов | 2 |
| 48 | J020825 | Болт с шайбой | 2 |
| 50 | 4432397 | Выключатель | 1 |
| 51 | 4403938 | Пластина | 1 |
| 52 | J680416 | Винт с шайбой | 4 |
| 53 | J231104 | Гайка | 4 |
| 54 | A590104 | Плоская шайба | 4 |
| 55 | J050820 | Болт с шайбой | 2 |
| 60 | 4445841 | Выключатель концевой | 1 |
| 61 | 9755779 | Кронштейн | 1 |
| 62 | J780435 | Болт с внутренним шестигранником | 2 |
| 63 | M500403 | Гайка | 2 |
| 64 | A590104 | Плоская шайба | 2 |
| 65 | 4405098 | Крышка | 1 |
| 66 | J680616 | Винт с шайбой | 4 |
| 70 | 4457222 | Жгут проводов | 1 |
| 71 | 4457223 | Жгут проводов | 1 |
| 72 | 4457224 | Жгут проводов | 1 |
| 73 | 4457225 | Жгут проводов | 1 |
| 74 | 4457226 | Жгут проводов | 1 |
| 80 | J011020 | Болт с шайбой | 14 |
| 81 | 4190261 | Зажим | 1 |
| 82 | 4190253 | Зажим | 2 |
| 83 | 4190263 | Зажим | 2 |
| 84 | 4192034 | Зажим | 3 |
| 85 | 4193848 | Зажим | 4 |
| 86 | 4190265 | Зажим | 2 |
| 90 | 4327293 | Защитный кожух | 20 |
| 91 | 4219918 | Резиновая втулка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
