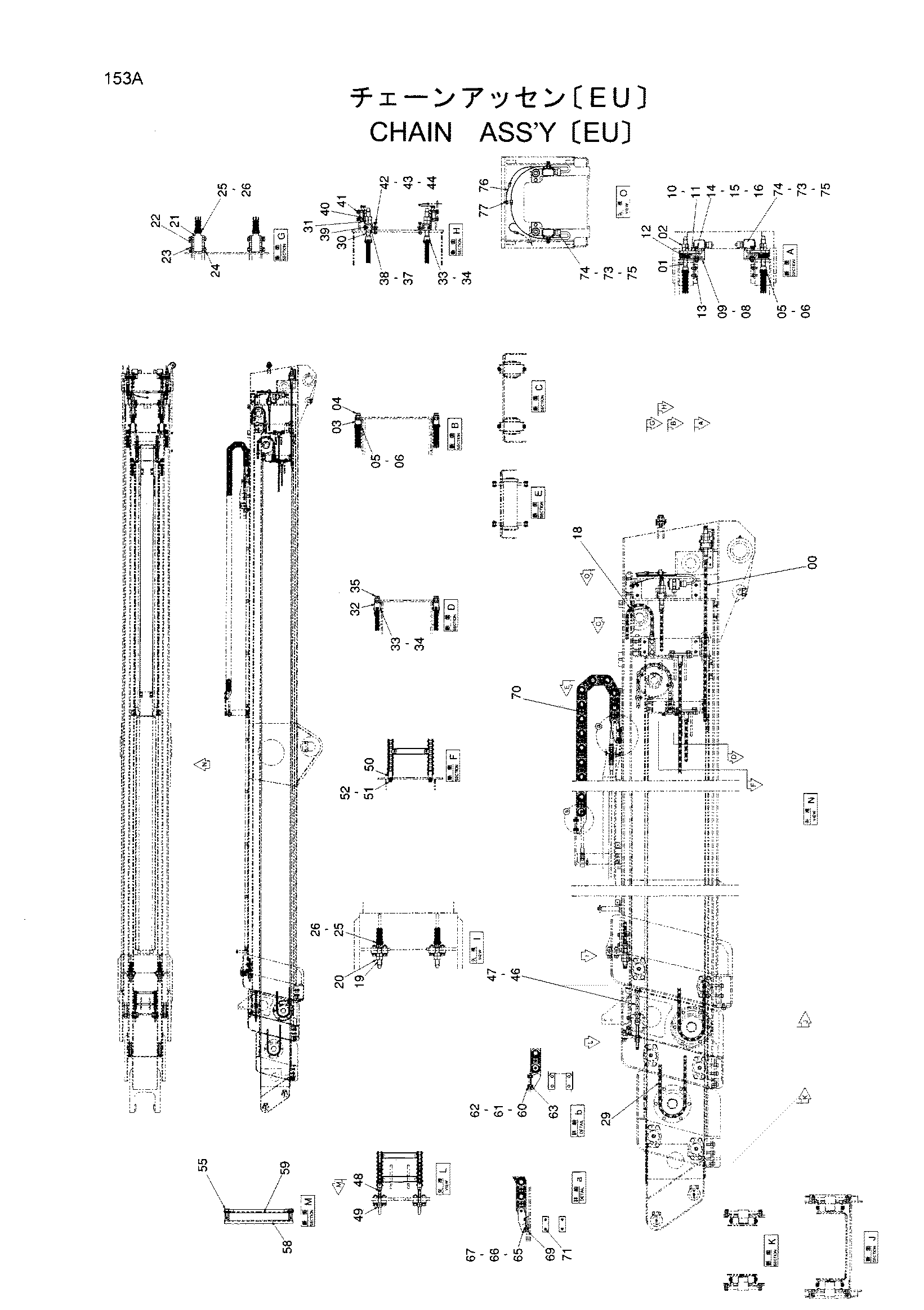

Цепь в сборе [EU] — HITACHI HX220B

Заводская схема «Цепь в сборе [EU]» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4433533	Цепь	2
01	4450935	Болт	2
02	J950020	Гайка	4
03	9754503	Кронштейн	2
04	J011225	Болт с шайбой	4
05	4434467	Палец	4
06	A762020	Шплинт	8
08	8084676	Левый кронштейн	1
09	8084678	Правый кронштейн	1
10	8084679	Левый кронштейн	1
11	8084680	Правый кронштейн	1
12	4457207	Пружина	2
13	J020820	Болт с шайбой	8
14	4457219	Механизм натяжения	2
15	J950008	Гайка	4
16	A590108	Плоская шайба	4
18	4433534	Цепь	2
19	4434470	Болт	2
20	J950020	Гайка	4
21	4434485	Кронштейн	2
22	9754506	Палец	2
23	J021075	Болт с шайбой	4
24	J950010	Гайка	4
25	4434467	Палец	4
26	A762020	Шплинт	8
29	4433535	Цепь	2
30	4450038	Болт	2
31	J950020	Гайка	4
32	9754502	Кронштейн	2
33	4434467	Палец	4
34	A762020	Шплинт	8
35	J020825	Болт с шайбой	4
37	9756901	Левый кронштейн	1
38	9756902	Правый кронштейн	1
39	4457211	Пружина	2
40	9756903	Кронштейн	2
41	J020820	Болт с шайбой	4
42	4457220	Механизм натяжения	2
43	J950008	Гайка	4
44	A590108	Плоская шайба	4
46	4433547	Цепь	1
47	4433548	Цепь	1
48	4434484	Болт	2
49	J950012	Гайка	4
50	9754504	Кронштейн	2
51	J780820	Болт с внутренним шестигранником	4
52	A590908	Пружинная шайба	4
55	J780516	Болт с внутренним шестигранником	100
58	9757459	Держатель	50
59	4462052	Держатель	50
60	A590106	Плоская шайба	4
61	A590906	Пружинная шайба	4
62	M500605	Гайка	4
63	J020620	Болт с шайбой	4
65	A590106	Плоская шайба	4
66	A590906	Пружинная шайба	4
67	M500605	Гайка	4
69	4444066	Пластина скольжение	2
70	4444012	Цепь	1
71	M470620	Болт	4
73	4452179	Выключатель концевой	2
74	4458166	Выключатель концевой	2
75	J780430	Болт с внутренним шестигранником	8
76	4458167	Жгут проводов	1
77	J020816	Болт с шайбой	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
