Стрела (4) — HITACHI HX220B

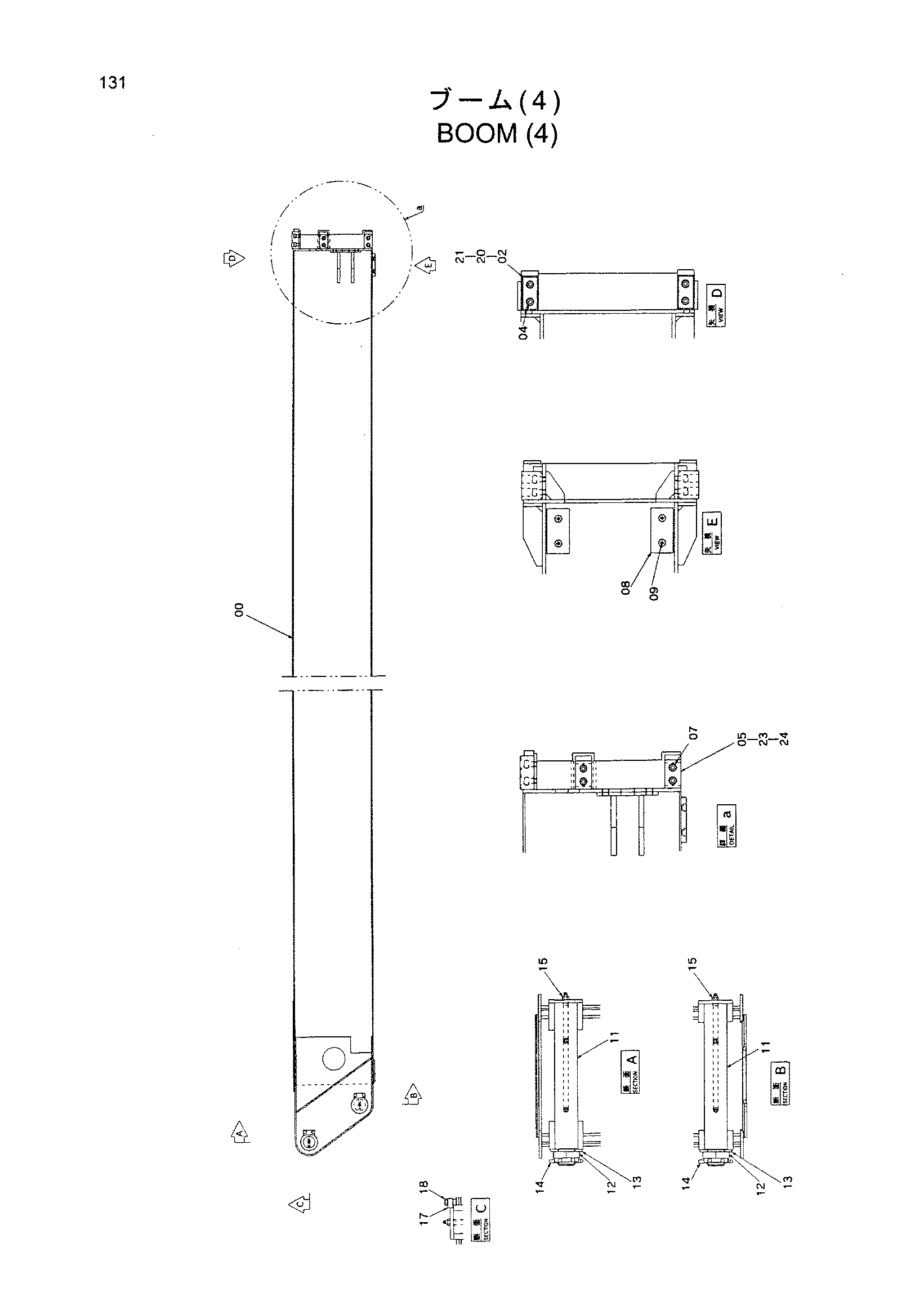

Заводская схема «Стрела (4)» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006973 | Стрела | 1 |
| 02 | 4434143 | Пластина скольжение | 2 |
| 04 | J780816 | Болт с внутренним шестигранником | 4 |
| 05 | 4434146 | Пластина скольжение | 4 |
| 07 | J780816 | Болт с внутренним шестигранником | 8 |
| 08 | 4434165 | Пластина скольжение | 2 |
| 09 | M470620 | Болт | 4 |
| 11 | 4434109 | Палец | 2 |
| 12 | M543018 | Корончатая гайка | 2 |
| 13 | A590130 | Плоская шайба | 2 |
| 14 | A766063 | Шплинт | 2 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 17 | 4434107 | Пластина | 2 |
| 18 | J010616 | Болт с шайбой | 4 |
| 20 | 4436757 | Проставка | 2 |
| 21 | 4436758 | Проставка | 2 |
| 23 | 4436759 | Проставка | 4 |
| 24 | 4436761 | Проставка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
