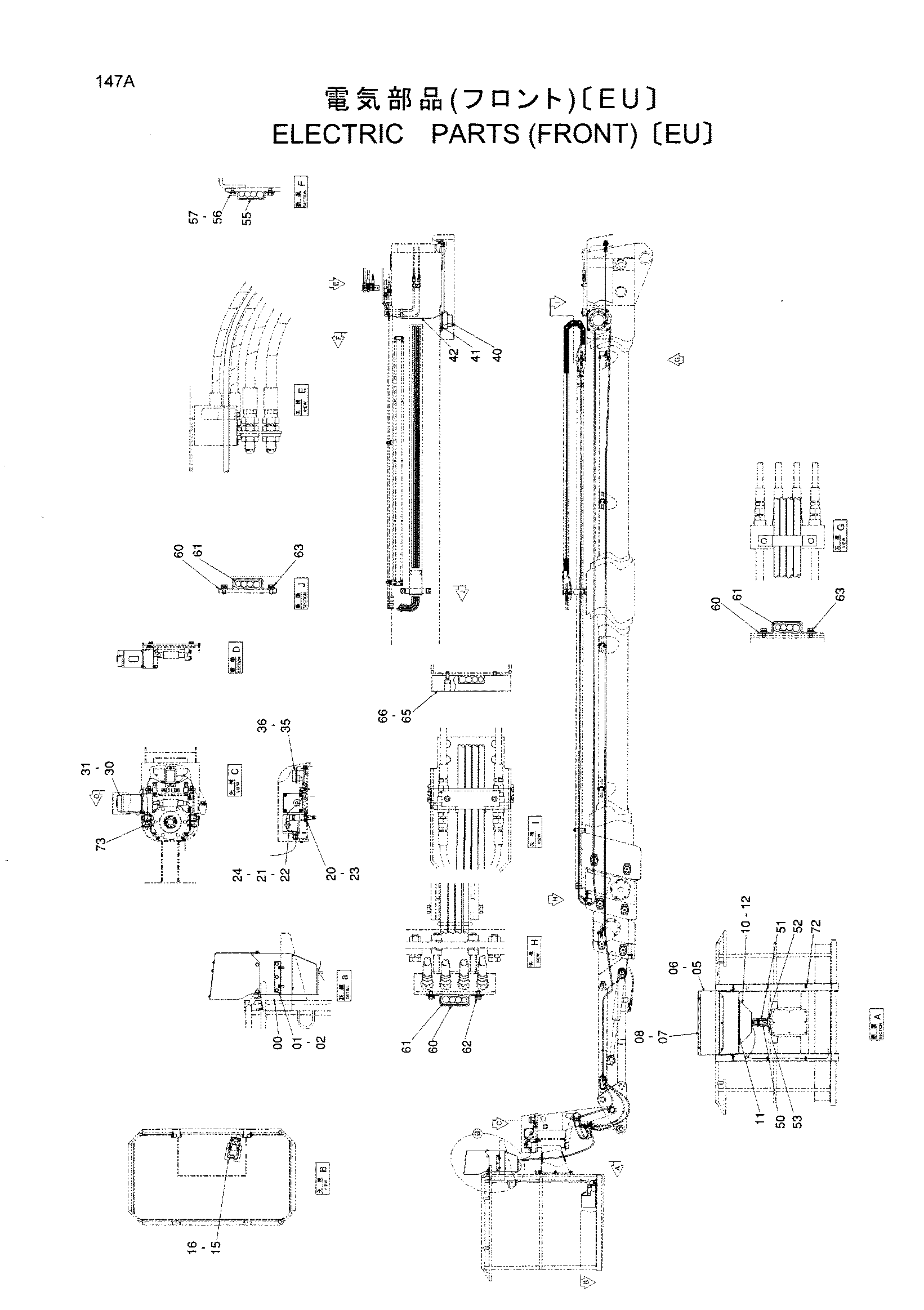

Электрооборудование (передний) [EU] — HITACHI HX220B

Заводская схема «Электрооборудование (передний) [EU]» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9203163	Короб управление	1
01	4409891	Кронштейн	2
02	J020820	Болт с шайбой	10
05	7037461	Крышка	1
06	J090816	Болт с шайбой	7
07	4439652	Пластина	1
08	J680612	Винт с шайбой	7
10	8078124	Крышка	1
11	4444335	Резиновая прокладка	1
12	J080612	Болт с шайбой	4
15	4445842	Выключатель	1
16	J670620	Винт с шайбой	3
20	4445841	Выключатель концевой	2
21	9756899	Кронштейн	1
22	9756900	Кронштейн	1
23	J780430	Болт с внутренним шестигранником	4
24	J460516	Винт с шайбой	4
30	4429881	Гидромотор	1
31	J780616	Болт с внутренним шестигранником	4
35	4457189	Выключатель	1
36	J460516	Винт с шайбой	2
40	4457190	Датчик строке	1
41	J020620	Болт с шайбой	4
42	4263780	Жгут проводов	1
50	4457227	Жгут проводов	1
51	4457228	Жгут проводов	1
52	4457229	Жгут проводов	1
53	4457230	Жгут проводов	1
55	4435274	Хомут трос	2
56	J780610	Болт с внутренним шестигранником	4
57	A590906	Пружинная шайба	4
60	4435182	Хомут трос	7
61	4443148	Резиновая прокладка	7
62	J020612	Болт с шайбой	2
63	J010614	Болт с шайбой	12
65	4443944	Направляющая	1
66	J780616	Болт с внутренним шестигранником	2
70	4327293	Защитный кожух	30
71	4219918	Резиновая втулка	3
72	4254600	Зажим	6
73	4259220	Зажим	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
