Гидролинии рабочего оборудования — HITACHI HX220B

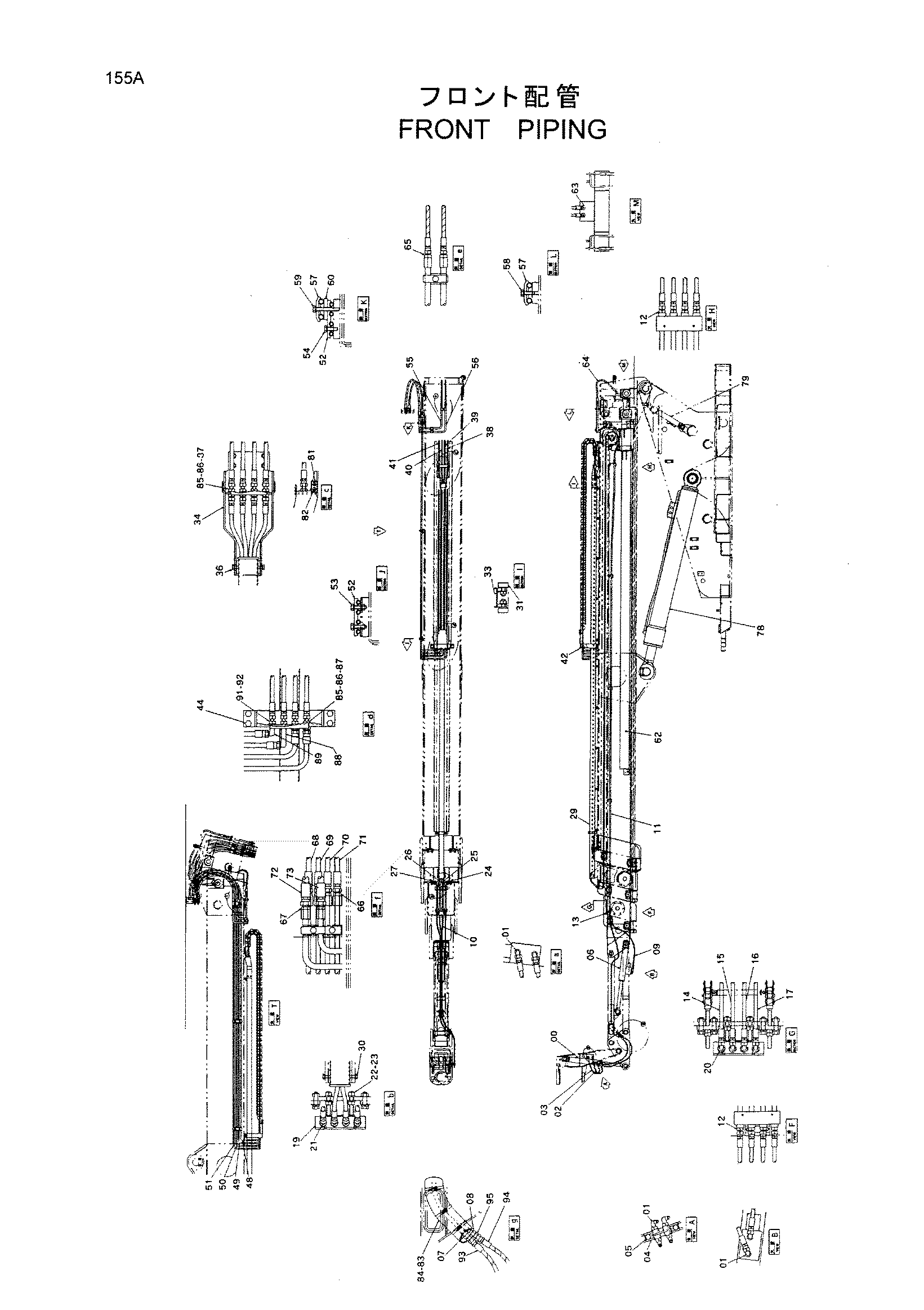

Заводская схема «Гидролинии рабочего оборудования» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4433909	Гидроцилиндр. уровень	1
01	4154670	Угловой штуцер	8
01A	957366	Уплотнительное кольцо	1
02	4435071	Шланг	1
03	4435072	Шланг	1
04	8079640	Кронштейн	1
05	J020816	Болт с шайбой	2
06	4433917	Гидроцилиндр. уровень	1
07	4435075	Шланг	1
08	4435088	Шланг	1
09	4435089	Шланг	1
10	4435090	Шланг	1
11	7038186	Трубка	1
12	4200465	Адаптер	8
12A	957366	Уплотнительное кольцо	1
13	J010816	Болт с шайбой	10
14	4435084	Шланг	1
15	4435085	Шланг	1
16	4435086	Шланг	1
17	4435087	Шланг	1
19	8079598	Коллектор	1
20	4154670	Угловой штуцер	4
20A	957366	Уплотнительное кольцо	1
21	4193826	Угловой штуцер	4
21A	957366	Уплотнительное кольцо	1
22	J950012	Гайка	4
23	A590912	Пружинная шайба	4
24	4435080	Шланг	1
25	4435081	Шланг	1
26	4435082	Шланг	1
27	4435083	Шланг	1
29	7038187	Рама	1
30	J010820	Болт с шайбой	4
31	4435056	Подшипник	2
33	A590112	Плоская шайба	4
34	7039185	Кронштейн	1
36	J010812	Болт с шайбой	4
38	4435076	Шланг	1
39	4435077	Шланг	1
40	4435078	Шланг	1
41	4435079	Шланг	1
42	7039187	Кронштейн	1
44	J011020	Болт с шайбой	4
48	8079677	Трубка	1
49	8079680	Трубка	1
50	8079681	Трубка	1
51	8078873	Трубка	1
52	4031866	Хомут трубки	3
53	J011040	Болт с шайбой	4
54	J011035	Болт с шайбой	1
55	8079675	Трубка	1
56	8079676	Трубка	1
57	4053593	Хомут трубки	3
58	J011035	Болт с шайбой	2
59	J011070	Болт с шайбой	1
60	4435054	Проставка	1
62	4432879	Гидроцилиндр. подъём	1
63	4190244	Угловой штуцер	2
63A	4509180	Уплотнительное кольцо	1
64	4241375	Шланг	2
65	4200466	Адаптер	2
65A	4509180	Уплотнительное кольцо	1
66	4200467	Адаптер	4
66A	957366	Уплотнительное кольцо	1
67	4221290	Адаптер	2
67A	4509180	Уплотнительное кольцо	1
68	4435091	Шланг	1
69	4435092	Шланг	1
70	4435093	Шланг	1
71	4435094	Шланг	1
72	4435095	Шланг	1
73	4435096	Шланг	1
75	4327293	Защитный кожух	35
76	4327294	Защитный кожух	10
78	4433907	Гидроцилиндр. подъём	1
78	4457094	Гидроцилиндр. подъём	1
79	4433916	Гидроцилиндр. уровень	1
81	4435545	Пластина скольжение	2
82	M470508	Винт	4
83	4219918	Резиновая втулка	1
84	4055312	Ленточный зажим	20
85	4311094	Адаптер	6
86	4209198	Гайка	6
87	A590912	Пружинная шайба	6
88	9755446	Угловой штуцер	1
89	4442102	Угловой штуцер	1
91	4209198	Гайка	2
92	A590912	Пружинная шайба	2
93	4442480	Шланг	1
94	4442479	Шланг	1
95	4320056	Адаптер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
