028: Система вентиляции — HITACHI HX220B

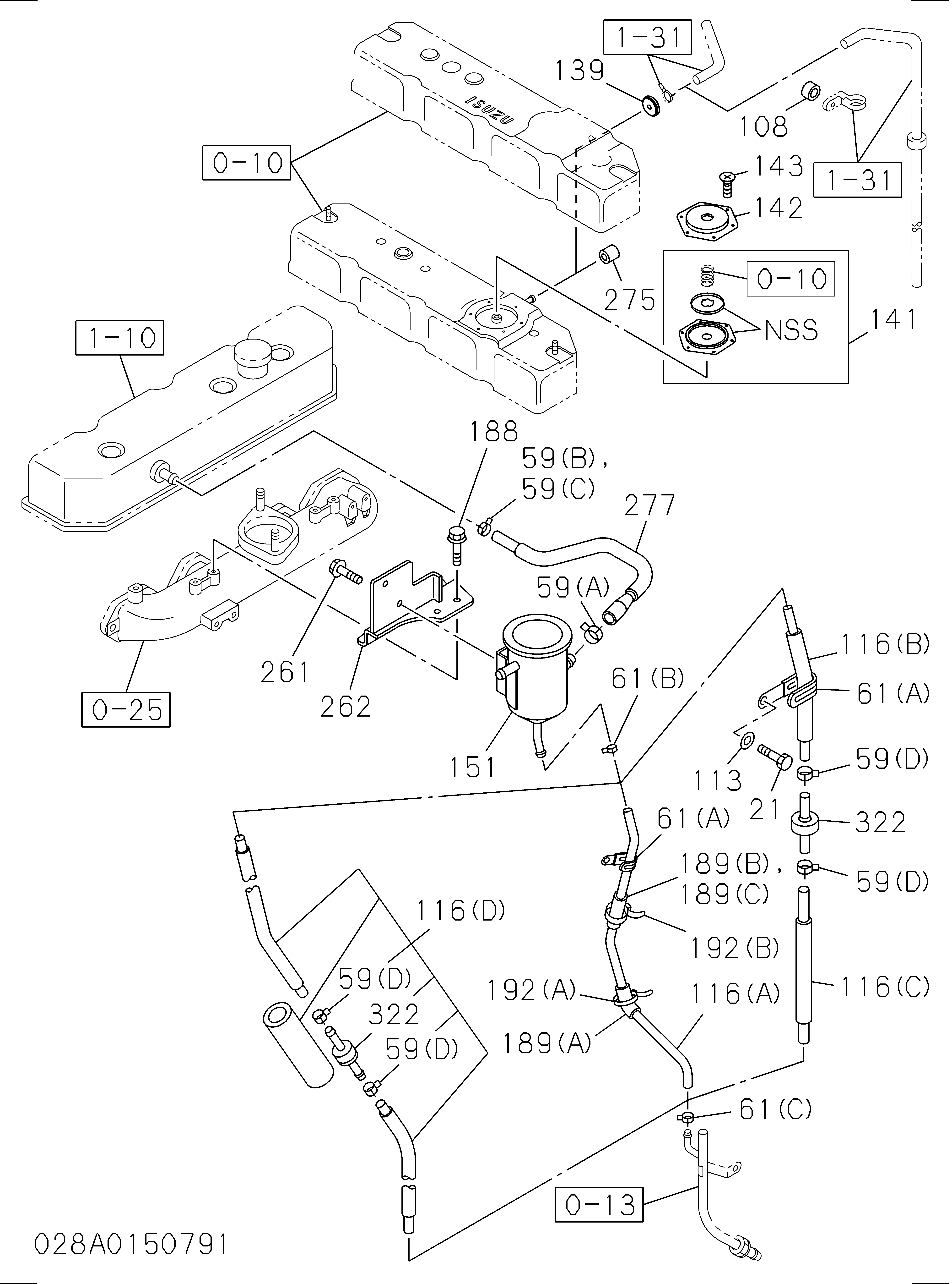

Заводская схема «028: Система вентиляции» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(C) | 8971284430 | Сапун воздушный | 1 |
| 015 | 9091645080 | Шайба PL, сапун | 2 |
| 017 | 9091104080 | Гайка сапун крепление | 2 |
| 017 | 0911501080 | Гайка сапун крепление | 2 |
| 017 | 0911801080 | Гайка сапун крепление | 2 |
| 018 | 5097040331 | Зажим резиновый шланг, воздушный сапун | 1 |
| 029 | 8941625680 | Зажим резиновый шланг, сапун | 2 |
| 058 | 9091505080 | Шайба | 2 |
| 094 | 8944338711 | Шланг сапун TO трубка | 1 |
| 094 | 8972242050 | Шланг сапун TO трубка | 1 |
| 111 | 0500408250 | Болт зажим | 1 |
| 111 | 0280808220 | Болт зажим | 1 |
| 113 | 9091606080 | Шайба PL, зажим | 1 |
| 167 | 8941376820 | Трубка сапун | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
