Пилотные гидролинии — HITACHI HX220B

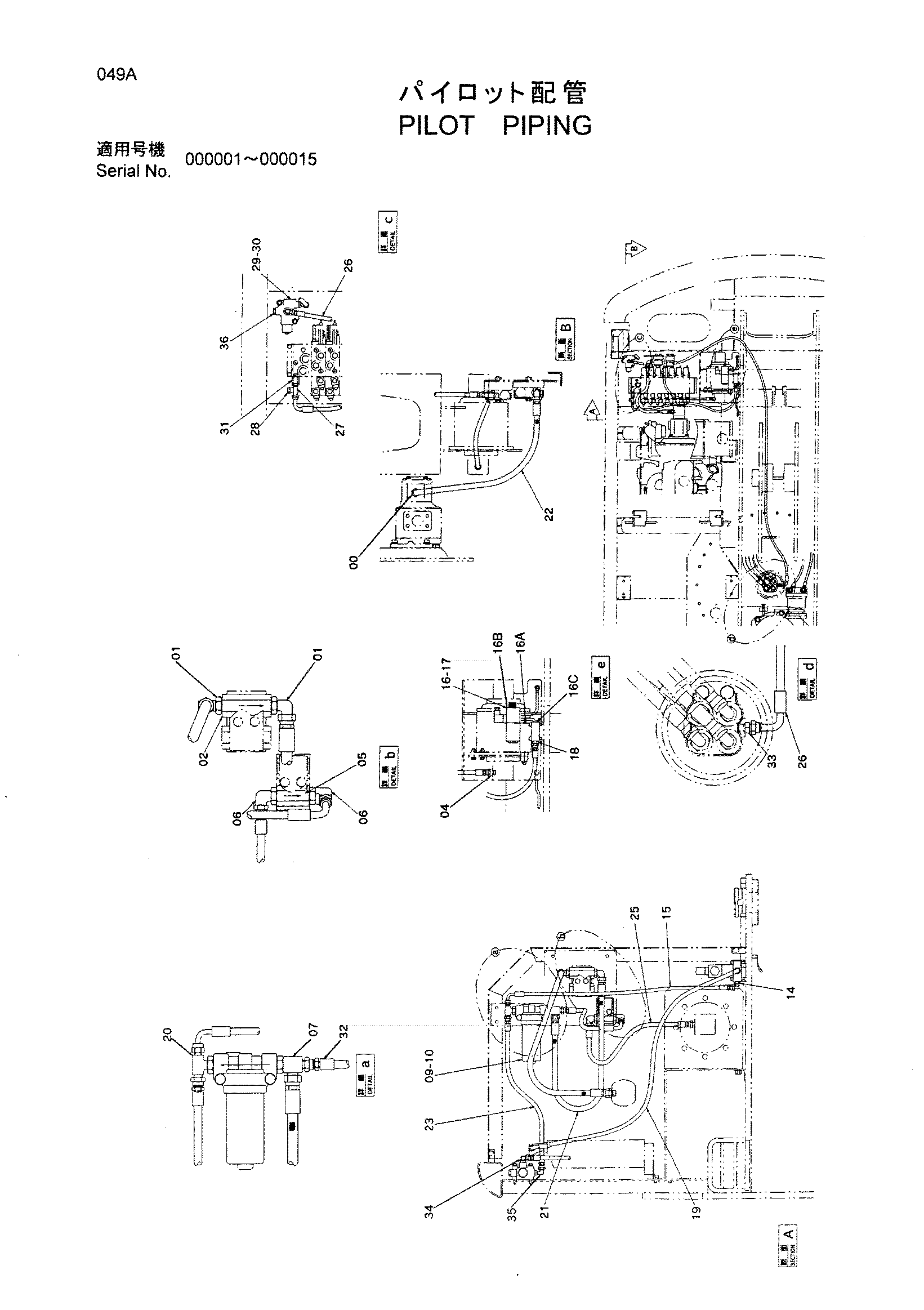

Заводская схема «Пилотные гидролинии» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210361 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4241707 | Обратный клапан | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4163088 | Обратный клапан | 1 |
| 06 | 4154657 | Угловой штуцер | 2 |
| 07 | 4296066 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4191300 | Масляный фильтр | 1 |
| 09A | 4207841 | Элемент масляный | 1 |
| 09B | 4191301 | Фильтрующий элемент | 1 |
| 09C | A811065 | Уплотнительное кольцо | 1 |
| 10 | J011000 | Болт с шайбой | 2 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4396314 | Шланг | 1 |
| 16 | 4432529 | Клапан | 1 |
| 16A | 4450839 | Предохранительный клапан | 1 |
| 16B | 4450840 | Электромагнитный клапан | 1 |
| 16C | 4450841 | Пластина | 1 |
| 17 | J780830 | Болт с внутренним шестигранником | 4 |
| 18 | 4200467 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4375679 | Шланг | 1 |
| 20 | 4331034 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4292422 | Шланг | 1 |
| 22 | 4328608 | Шланг | 1 |
| 23 | 4208422 | Шланг | 1 |
| 25 | 4431928 | Шланг | 1 |
| 26 | 4313270 | Шланг | 1 |
| 27 | 4426086 | Тройник | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4093624 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4210647 | Электромагнитный клапан | 1 |
| 30 | J020870 | Болт с шайбой | 2 |
| 31 | 4400485 | Переходник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4229857 | Шланг | 1 |
| 33 | 4200465 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4154670 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4156434 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4093624 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
