Баскет поворот в сборе — HITACHI HX220B

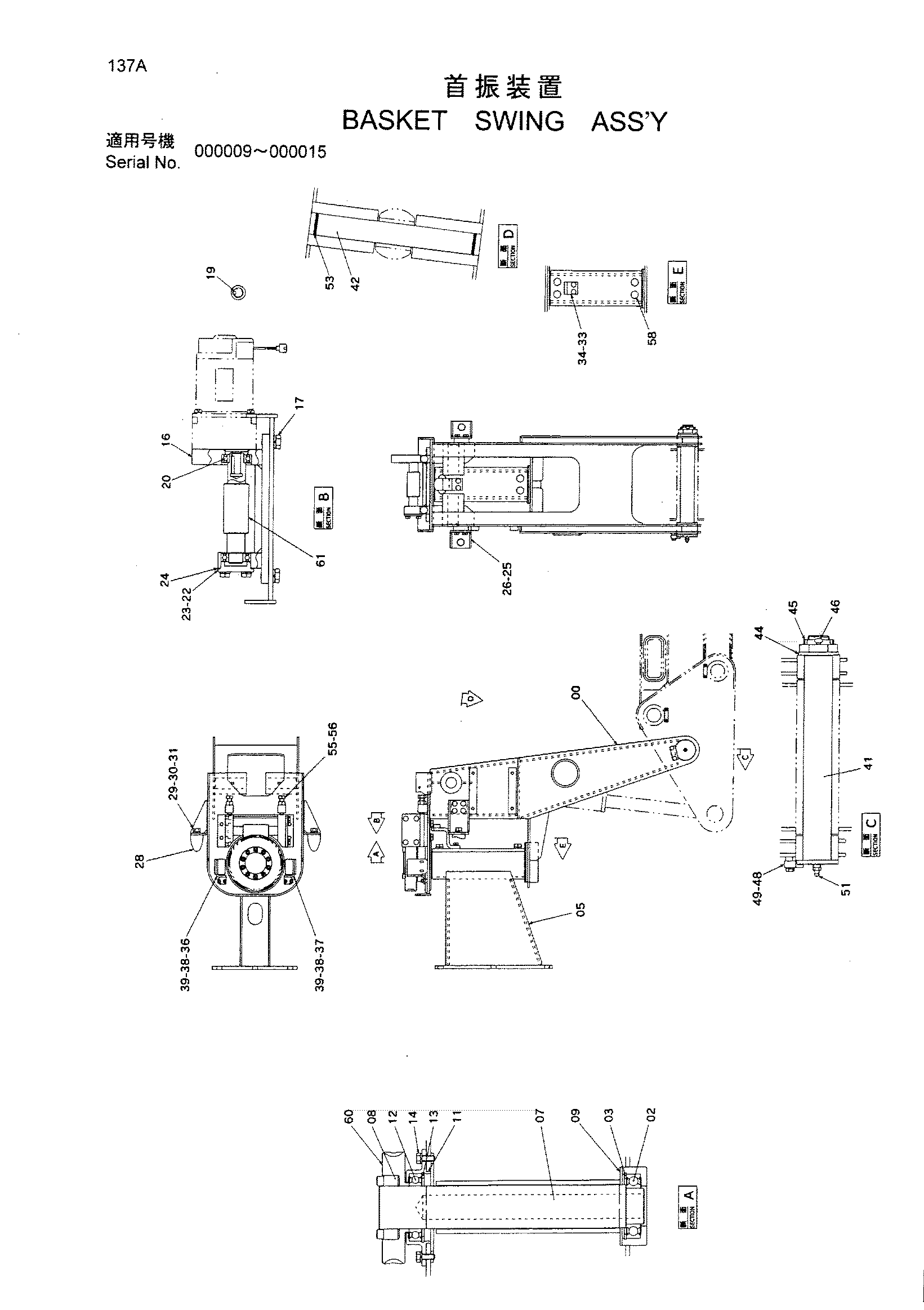

Заводская схема «Баскет поворот в сборе» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007284 | Кронштейн | 1 |
| 02 | 4019015 | Шариковый подшипник | 1 |
| 03 | 959501 | Стопорное кольцо | 1 |
| 05 | 6019084 | Кронштейн | 1 |
| 07 | 3090064 | Палец | 1 |
| 08 | 4441164 | Соединение | 1 |
| 09 | 4443136 | Резиновая прокладка | 1 |
| 11 | 3090078 | Подшипник. блок | 1 |
| 12 | 4092576 | Шариковый подшипник | 1 |
| 13 | 991728 | Стопорное кольцо | 1 |
| 14 | J010820 | Болт с шайбой | 6 |
| 16 | 8081442 | Кронштейн | 1 |
| 17 | J011020 | Болт с шайбой | 4 |
| 19 | 94-2208 | Шпонка | 1 |
| 20 | 4074435 | Шариковый подшипник | 2 |
| 22 | 4443120 | Направляющая | 1 |
| 23 | J010816 | Болт с шайбой | 4 |
| 24 | 4443132 | Регулировочная шайба | 2 |
| 25 | 9754446 | Ограничитель | 2 |
| 26 | J010816 | Болт с шайбой | 8 |
| 28 | 4204586 | Ограничитель | 2 |
| 29 | J950010 | Гайка | 2 |
| 30 | A590110 | Плоская шайба | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 33 | 9754447 | DOG | 1 |
| 34 | J010820 | Болт с шайбой | 2 |
| 36 | 4443113 | Кронштейн | 1 |
| 37 | 4443114 | Кронштейн | 1 |
| 38 | J780516 | Болт с внутренним шестигранником | 4 |
| 39 | A590905 | Пружинная шайба | 4 |
| 41 | 4443134 | Палец | 1 |
| 42 | 4434198 | Палец | 1 |
| 44 | A590130 | Плоская шайба | 1 |
| 45 | M543018 | Корончатая гайка | 1 |
| 46 | A766063 | Шплинт | 1 |
| 48 | 4434107 | Пластина | 1 |
| 49 | J010616 | Болт с шайбой | 2 |
| 51 | J75481 | Пресс-маслёнка | 1 |
| 53 | 447068 | Стопорное кольцо | 2 |
| 55 | M261245 | Болт | 2 |
| 56 | J950012 | Гайка | 2 |
| 58 | J011225 | Болт с шайбой | 4 |
| 60 | 3090058 | Шестерня ворм | 1 |
| 61 | 3088816 | Ворм | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
