Рама — HITACHI HX220B

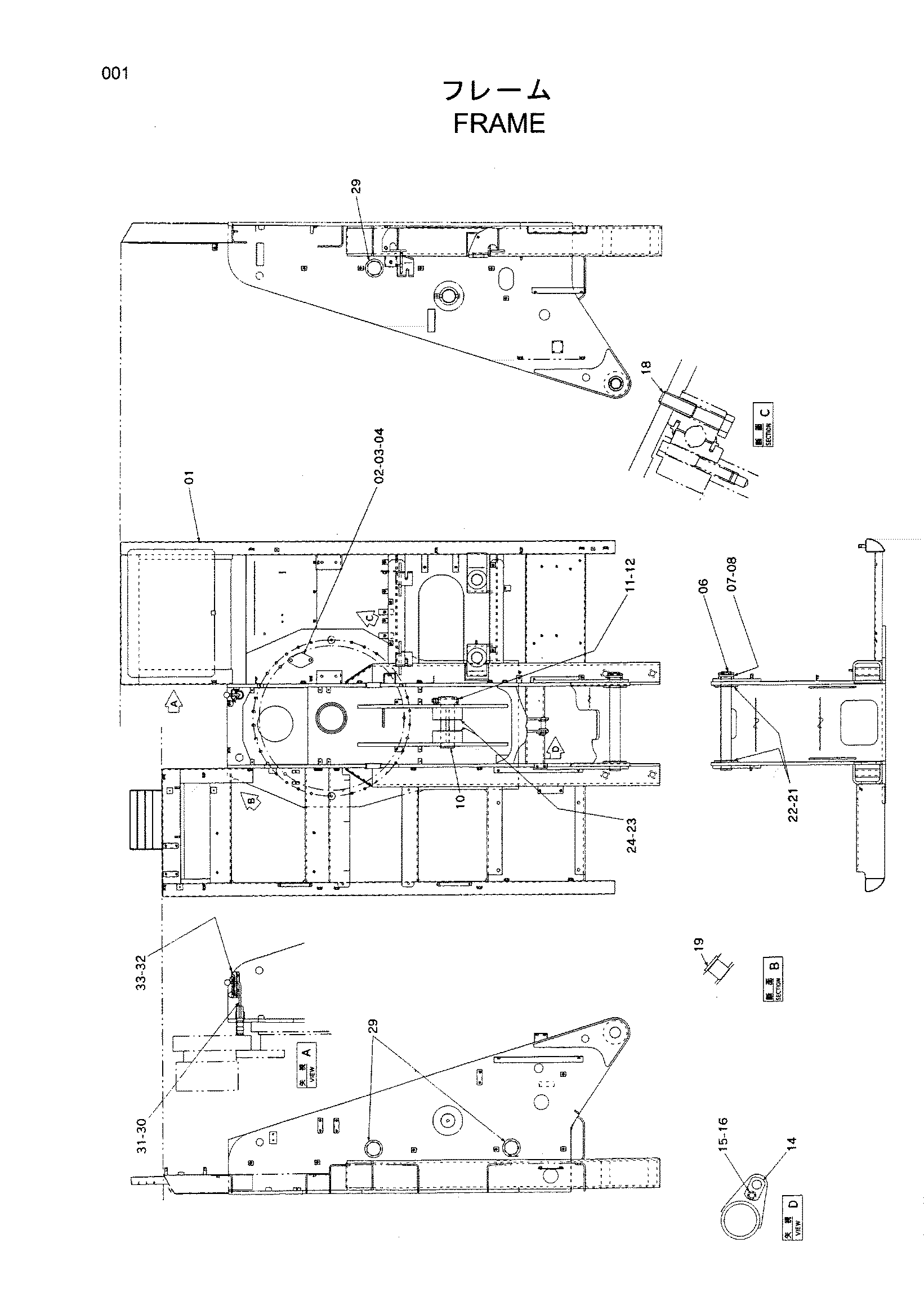

Заводская схема «Рама» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5006979 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 06 | 3088774 | Палец | 1 |
| 07 | 4106307 | Палец | 1 |
| 08 | 4098716 | Кольцо | 1 |
| 10 | 3086177 | Палец | 1 |
| 11 | 4340803 | Болт | 1 |
| 12 | J950020 | Гайка | 2 |
| 14 | 9752817 | Палец | 1 |
| 15 | 4339354 | Втулка | 1 |
| 16 | J971230 | Болт | 1 |
| 18 | J921890 | Болт | 31 |
| 19 | 4334971 | Установочный штифт | 3 |
| 21 | 4361293 | Упорная пластина | 2 |
| 22 | 4361294 | Упорная пластина | 2 |
| 23 | 4361176 | Упорная пластина | 2 |
| 24 | 4361177 | Упорная пластина | 2 |
| 29 | 4191977 | Резиновая втулка | 3 |
| 30 | 8076656 | Блокировка поворот | 1 |
| 31 | 4143169 | Рукоятка | 1 |
| 32 | 3086289 | Кронштейн | 1 |
| 33 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
