Стрела (3) — HITACHI HX220B

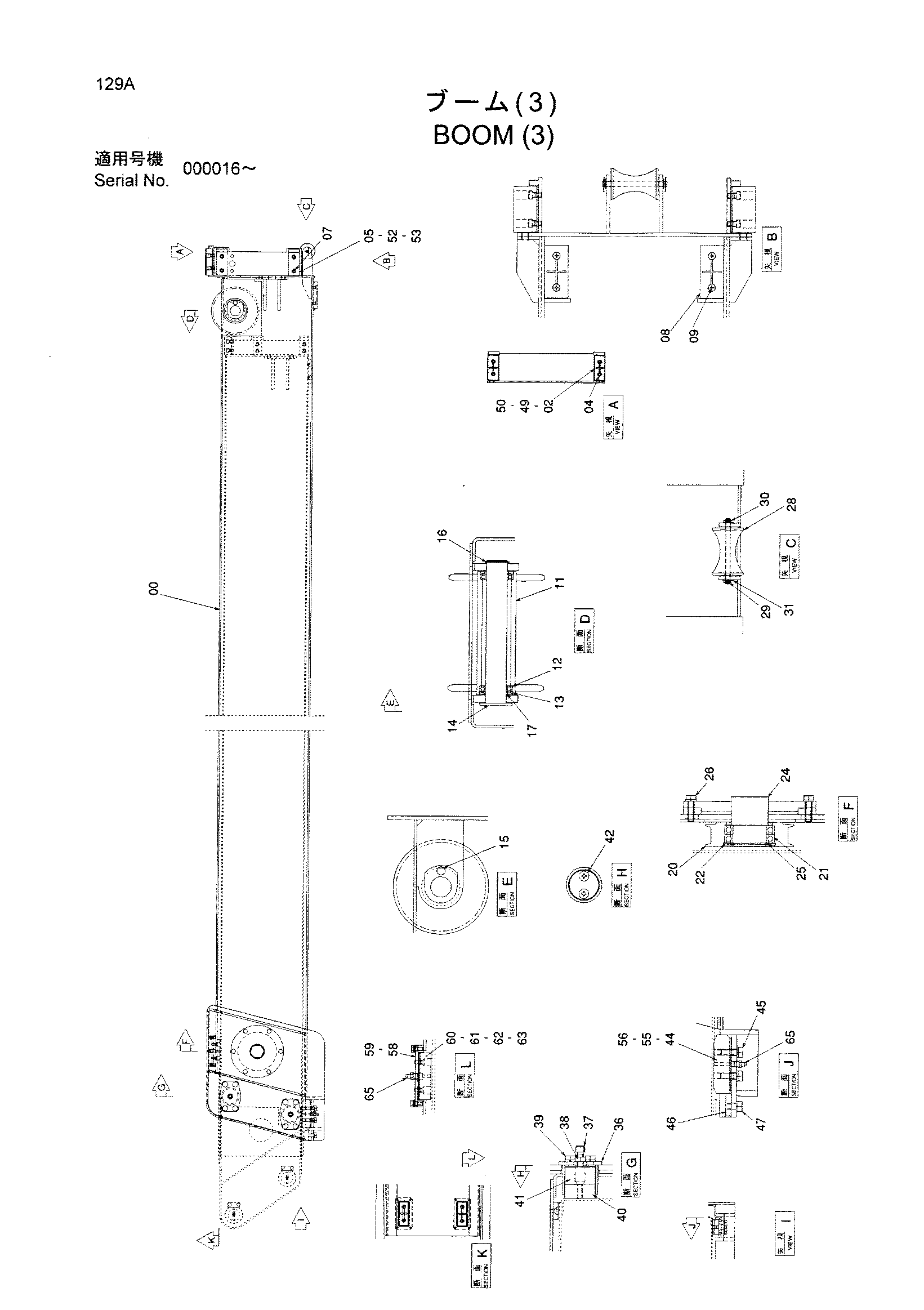

Заводская схема «Стрела (3)» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006972	Стрела	1
02	4434174	Пластина скольжение	2
04	J780816	Болт с внутренним шестигранником	4
05	4434177	Пластина скольжение	4
07	J780816	Болт с внутренним шестигранником	8
08	4434186	Пластина скольжение	2
09	M470620	Болт	4
11	4435450	Звёздочка	1
12	4434183	Шариковый подшипник	2
13	930451	Стопорное кольцо	2
14	9754448	Палец	1
15	J010816	Болт с шайбой	1
16	991342	Стопорное кольцо	1
17	4434182	Проставка	2
20	4434184	Шкив	2
21	4434180	Шариковый подшипник	4
22	991725	Стопорное кольцо	2
24	8079460	Палец	2
25	959499	Стопорное кольцо	2
26	J010830	Болт с шайбой	12
28	4434188	Ролик	1
29	4434189	Палец	1
30	A762020	Шплинт	2
31	A590108	Плоская шайба	2
36	9754449	Направляющая	4
37	J781025	Болт с внутренним шестигранником	4
38	J950010	Гайка	4
39	J011020	Болт с шайбой	16
40	4434190	Пластина скольжение	4
41	4434192	Пластина	4
42	M470816	Винт	8
44	4434191	Пластина скольжение	2
45	J011030	Болт с шайбой	4
46	4434193	Пластина	2
47	J011020	Болт с шайбой	4
49	4436753	Проставка	2
50	4436754	Проставка	2
52	4436755	Проставка	4
53	4436756	Проставка	4
55	4436765	Проставка	2
56	4436766	Проставка	2
58	4457451	Пластина	2
59	J020616	Болт с шайбой	8
60	4457454	Пластина скольжение	2
61	4457464	Проставка	2
62	4457466	Проставка	2
63	M470616	Винт	4
65	J75481	Пресс-маслёнка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
