Основные гидролинии — HITACHI HX220B

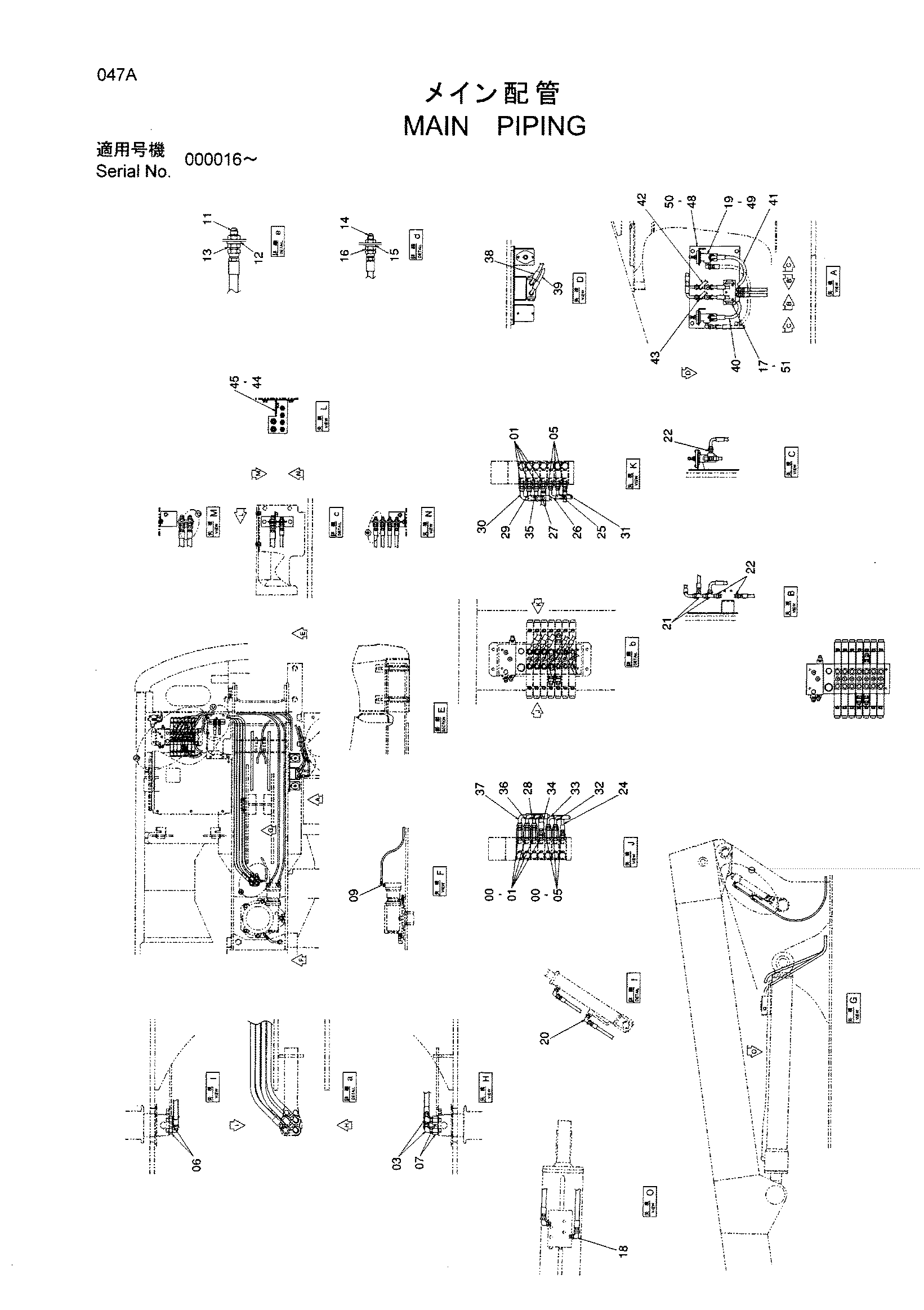

Заводская схема «Основные гидролинии» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406267 | Переходник | 5 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4210361 | Адаптер | 8 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4154672 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 6 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4353073 | Угловой штуцер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4263450 | Переходник S | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4202532 | Адаптер | 4 |
| 12 | A590914 | Пружинная шайба | 4 |
| 13 | 4202531 | Гайка | 4 |
| 14 | 4315207 | Адаптер | 2 |
| 15 | A590920 | Пружинная шайба | 2 |
| 16 | 4316589 | Гайка | 2 |
| 17 | 4431899 | Обратный клапан | 1 |
| 18 | 4219345 | Угловой штуцер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4457192 | Предохранительный клапан | 2 |
| 20 | 4156434 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4246672 | Соединительный штуцер | 4 |
| 22 | 4215648 | Адаптер | 6 |
| 24 | 4455477 | Шланг | 1 |
| 25 | 4452552 | Шланг | 1 |
| 26 | 4452551 | Шланг | 1 |
| 27 | 4433894 | Шланг | 1 |
| 28 | 4452681 | Шланг | 1 |
| 29 | 4452549 | Шланг | 1 |
| 30 | 4452548 | Шланг | 1 |
| 31 | 4452682 | Шланг | 1 |
| 32 | 4434011 | Шланг | 1 |
| 33 | 4434014 | Шланг | 1 |
| 34 | 4433887 | Шланг | 1 |
| 35 | 4452550 | Шланг | 1 |
| 36 | 4434008 | Шланг | 1 |
| 37 | 4434009 | Шланг | 1 |
| 38 | 4434013 | Шланг | 1 |
| 39 | 4434012 | Шланг | 1 |
| 40 | 4433889 | Шланг | 1 |
| 41 | 4433893 | Шланг | 1 |
| 42 | 4433678 | Шланг | 1 |
| 43 | 4434001 | Шланг | 1 |
| 44 | J021025 | Болт с шайбой | 2 |
| 45 | 8079470 | Кронштейн | 1 |
| 48 | 8079473 | Кронштейн | 1 |
| 49 | J780616 | Болт с внутренним шестигранником | 4 |
| 50 | J011016 | Болт с шайбой | 4 |
| 51 | J780655 | Болт с внутренним шестигранником | 3 |
| 53 | 4327293 | Защитный кожух | 50 |
| 54 | 4327294 | Защитный кожух | 100 |
| 55 | 4219918 | Резиновая втулка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
