Обратные трубопроводы — HITACHI HX220B

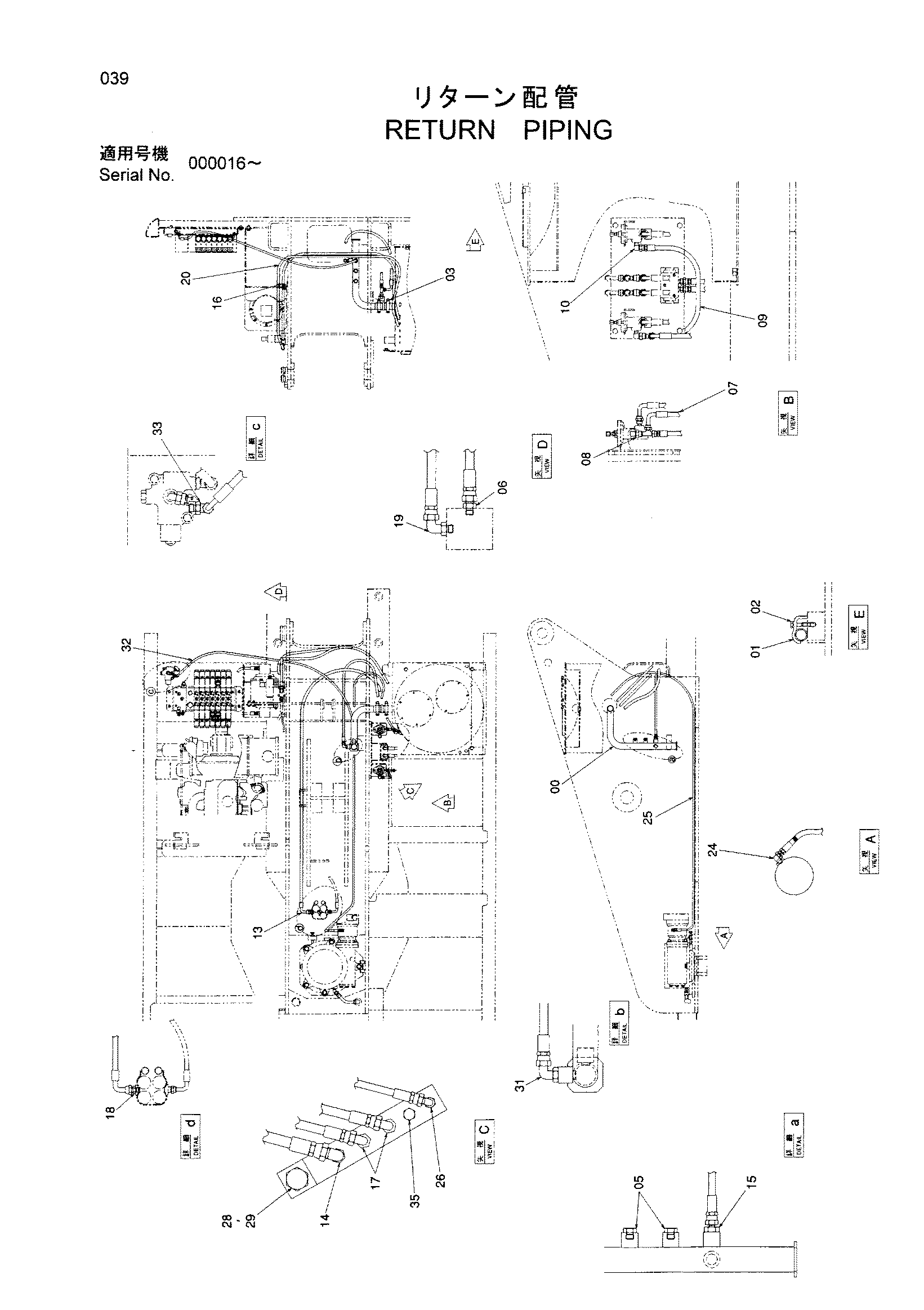

Заводская схема «Обратные трубопроводы» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076971 | Трубка | 1 |
| 01 | 4053698 | Хомут трубки | 1 |
| 02 | J011260 | Болт с шайбой | 1 |
| 03 | 4069801 | Муфта | 1 |
| 03A | 4196259 | Уплотнение кольцо | 2 |
| 05 | 4092534 | Пробка | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200467 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4433787 | Шланг | 1 |
| 08 | 4246672 | Соединительный штуцер | 1 |
| 09 | 4433910 | Шланг | 1 |
| 10 | 4215652 | Угловой штуцер | 2 |
| 13 | 4433788 | Шланг | 1 |
| 14 | 4219345 | Угловой штуцер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4200468 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4433790 | Шланг | 1 |
| 17 | 4154671 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4221290 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4156434 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4433789 | Шланг | 1 |
| 24 | 4154656 | Угловой штуцер | 1 |
| 25 | 4433792 | Шланг | 1 |
| 26 | 4154670 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4354091 | Уплотнительная шайба | 1 |
| 29 | 4354135 | Пробка | 1 |
| 31 | 4154671 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4328295 | Шланг | 1 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4093624 | Пробка | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
