Крышка (правый): 1 — HITACHI HX220B

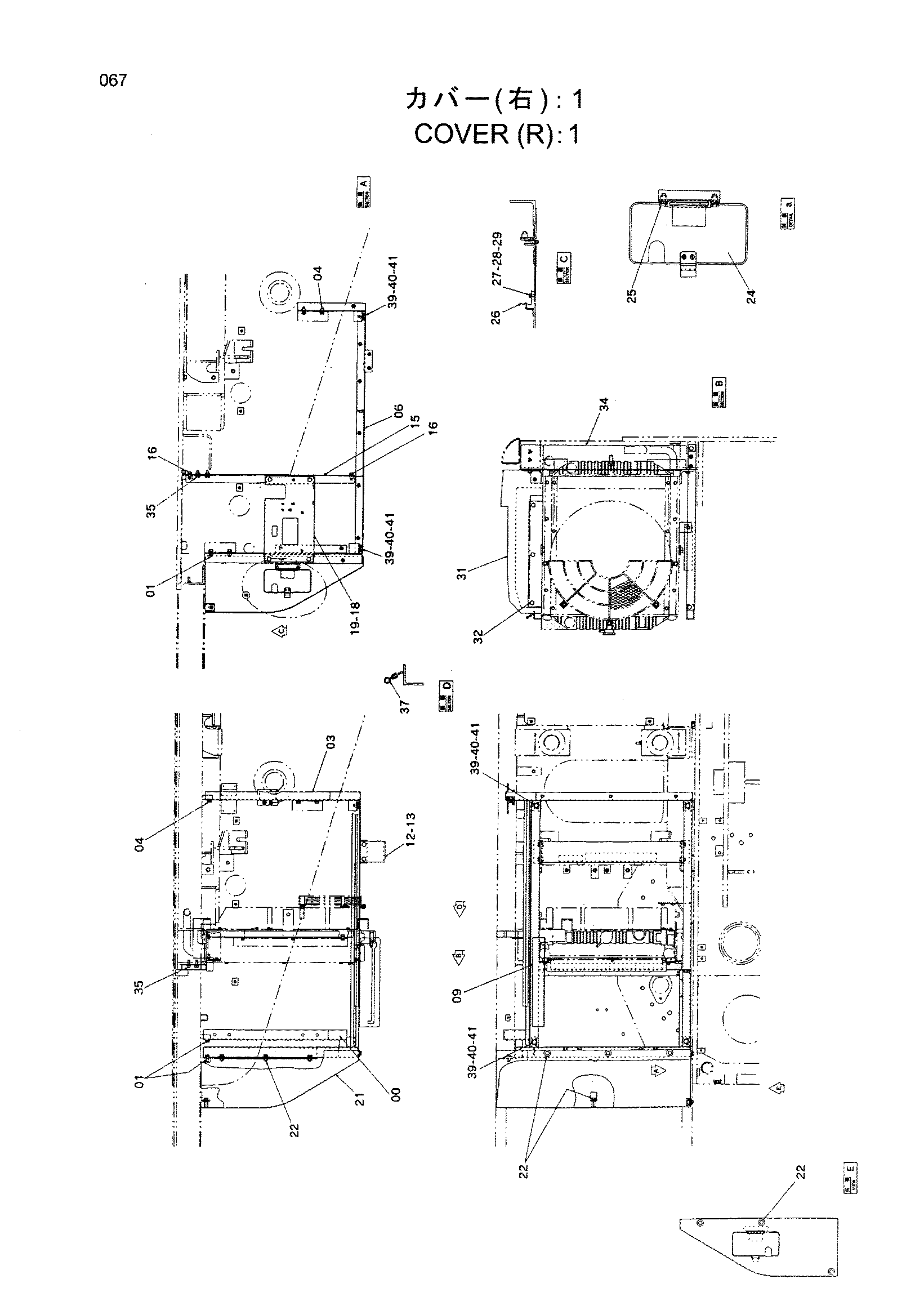

Заводская схема «Крышка (правый): 1» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019097 | Опора | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 03 | 7038154 | Опора | 1 |
| 04 | J021030 | Болт с шайбой | 3 |
| 06 | 7038155 | Опора | 1 |
| 09 | 8079559 | Опора | 1 |
| 12 | 8079556 | Опора | 1 |
| 13 | J021025 | Болт с шайбой | 4 |
| 15 | 8079557 | Опора | 1 |
| 16 | J021030 | Болт с шайбой | 2 |
| 18 | 7038153 | Кронштейн | 1 |
| 19 | J021025 | Болт с шайбой | 4 |
| 21 | 8079560 | Крышка | 1 |
| 22 | J031025 | Болт с шайбой | 10 |
| 24 | 8079561 | Крышка | 1 |
| 25 | J020820 | Болт с шайбой | 2 |
| 26 | 4405877 | Пружина | 1 |
| 27 | M430408 | Винт | 2 |
| 28 | A590904 | Пружинная шайба | 2 |
| 29 | A590104 | Плоская шайба | 2 |
| 31 | 8079555 | Крышка | 1 |
| 32 | J021020 | Болт с шайбой | 3 |
| 34 | 8079576 | Крышка | 1 |
| 35 | J021030 | Болт с шайбой | 4 |
| 37 | 4434672 | Резиновая прокладка | 1 |
| 39 | J781025 | Болт с внутренним шестигранником | 4 |
| 40 | A590910 | Пружинная шайба | 4 |
| 41 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
