Передний крышка — HITACHI HX220B

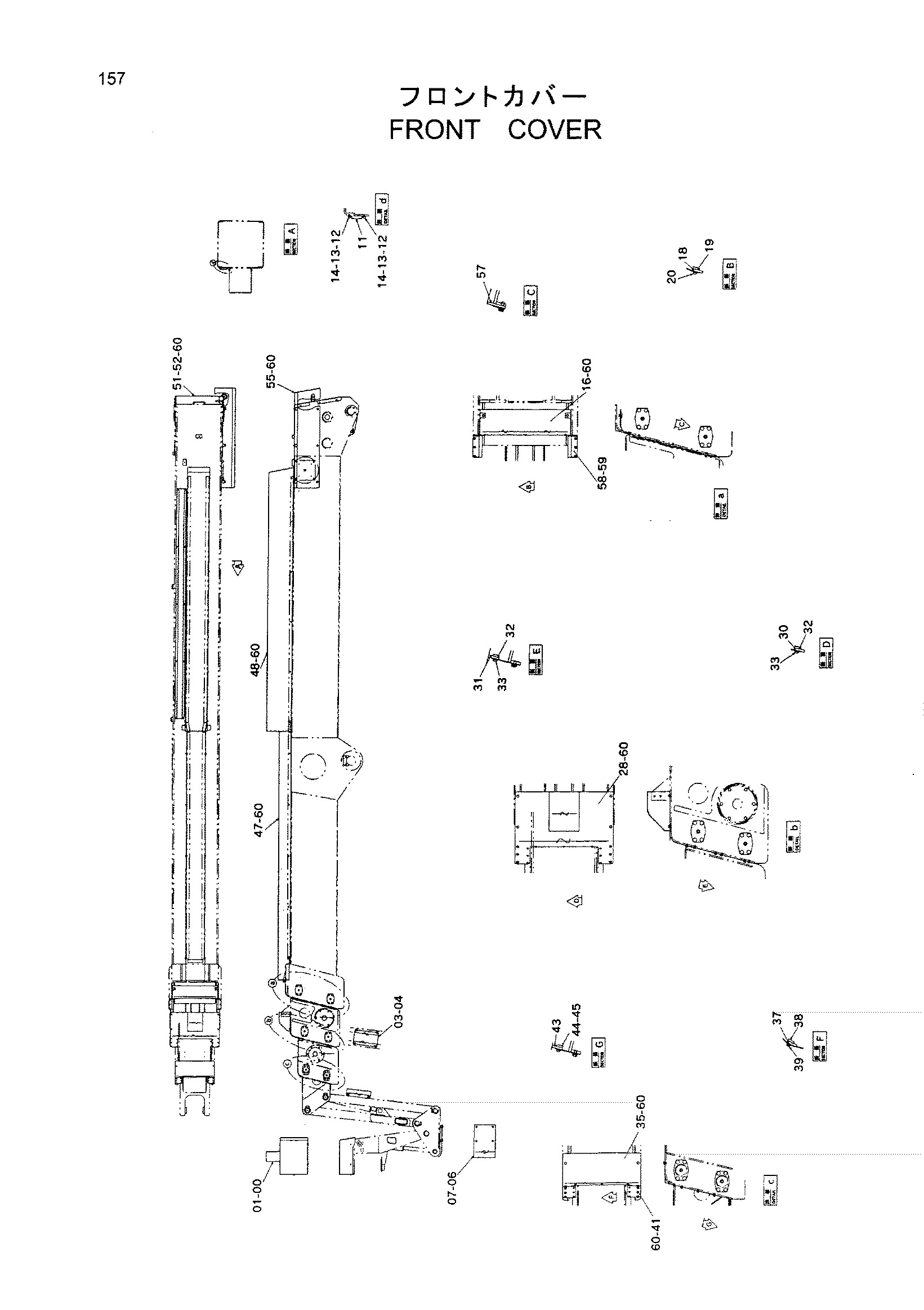

Заводская схема «Передний крышка» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019117 | Крышка | 1 |
| 00 | 6020215 | Крышка | 1 |
| 01 | J010610 | Болт с шайбой | 5 |
| 03 | 3088994 | Крышка | 1 |
| 04 | J020816 | Болт с шайбой | 4 |
| 06 | 8079711 | Защитный кожух | 1 |
| 07 | J011030 | Болт с шайбой | 4 |
| 11 | 3087500 | Крышка | 1 |
| 12 | J780610 | Болт с внутренним шестигранником | 10 |
| 13 | A590906 | Пружинная шайба | 10 |
| 14 | A590106 | Плоская шайба | 15 |
| 16 | 3088981 | Крышка | 1 |
| 18 | 4435432 | Резиновая прокладка | 1 |
| 19 | 4435458 | Седло винта | 1 |
| 20 | J460514 | Винт с шайбой | 3 |
| 28 | 7038264 | Крышка | 1 |
| 30 | 4435434 | Резиновая прокладка | 1 |
| 31 | 4435435 | Резиновая прокладка | 2 |
| 32 | 4435436 | Седло винта | 3 |
| 33 | J460514 | Винт с шайбой | 9 |
| 35 | 3088983 | Крышка | 1 |
| 37 | 4435437 | Резиновая прокладка | 1 |
| 38 | 4435438 | Седло винта | 1 |
| 39 | J460514 | Винт с шайбой | 3 |
| 41 | 4435439 | Крышка | 2 |
| 43 | 4435440 | Резиновая прокладка | 2 |
| 44 | 4435441 | Седло винта | 2 |
| 45 | J460514 | Винт с шайбой | 6 |
| 47 | 7038261 | Крышка | 1 |
| 48 | 7038262 | Крышка | 1 |
| 51 | 3088982 | Крышка | 1 |
| 52 | 4421578 | Резиновая прокладка | 1 |
| 55 | 7038263 | Крышка | 1 |
| 57 | 4438327 | Резиновая прокладка | 2 |
| 58 | 4443180 | Крышка | 2 |
| 59 | J020620 | Болт с шайбой | 6 |
| 60 | J020612 | Болт с шайбой | 56 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
