Гидролинии хода — HITACHI HX220B

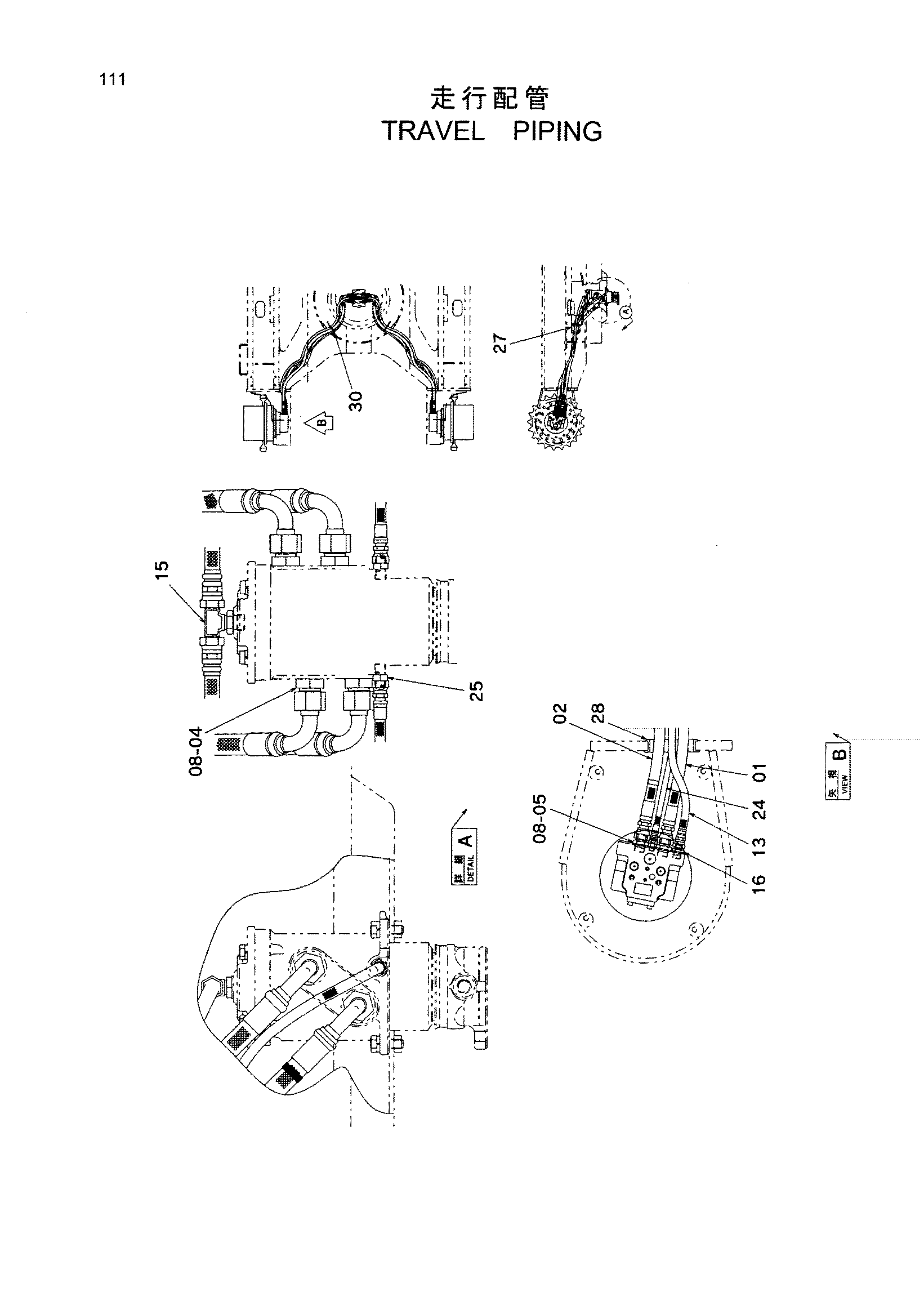

Заводская схема «Гидролинии хода» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4218423 | Шланг | 2 |
| 02 | 4429356 | Шланг | 2 |
| 04 | 4188623 | Адаптер | 4 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4188623 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 8 |
| 13 | 4365112 | Шланг | 2 |
| 15 | 4221224 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4210361 | Адаптер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4401962 | Шланг | 2 |
| 25 | 4200465 | Адаптер | 4 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4334566 | Резиновая втулка | 2 |
| 28 | 4259604 | Резиновая втулка | 2 |
| 30 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
