Предохранительный клапан — HITACHI HX220B

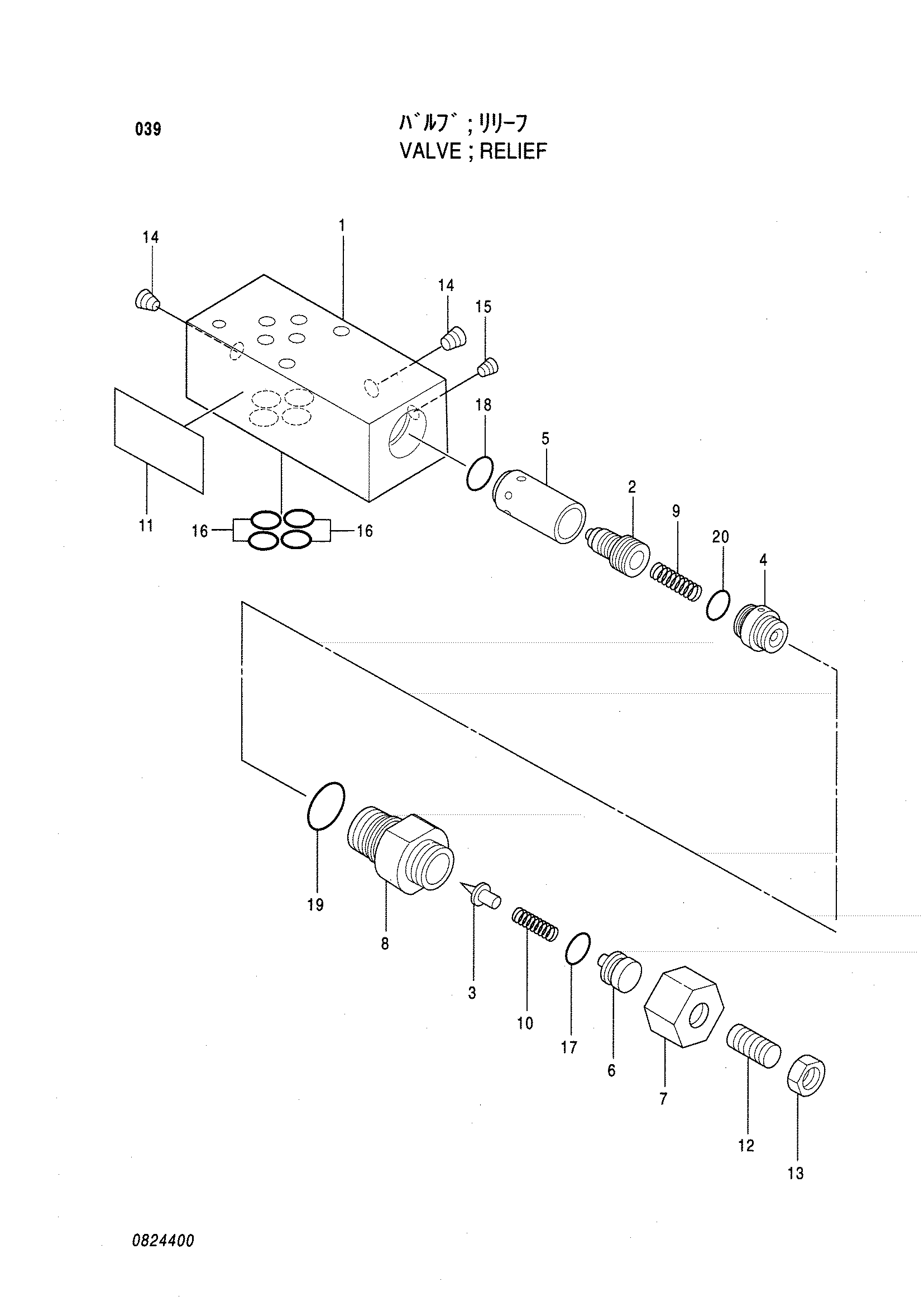

Заводская схема «Предохранительный клапан» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4469930 | Предохранительный клапан | 1 | |
| 3 | 0824401 | Тарельчатый клапан | 1 |
| 9 | 0824402 | Пружина | 1 |
| 10 | 0824403 | Пружина | 1 |
| 12 | 0824404 | Винт | 1 |
| 13 | 0824405 | Гайка | 1 |
| 14 | 0426809 | Пробка | 2 |
| 15 | 0429712 | Пробка | 1 |
| 16 | 4506409 | Уплотнительное кольцо | 4 |
| 17 | 0824406 | Уплотнительное кольцо | 1 |
| 18 | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 0824407 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
