Управление двигателем — HITACHI HX220B

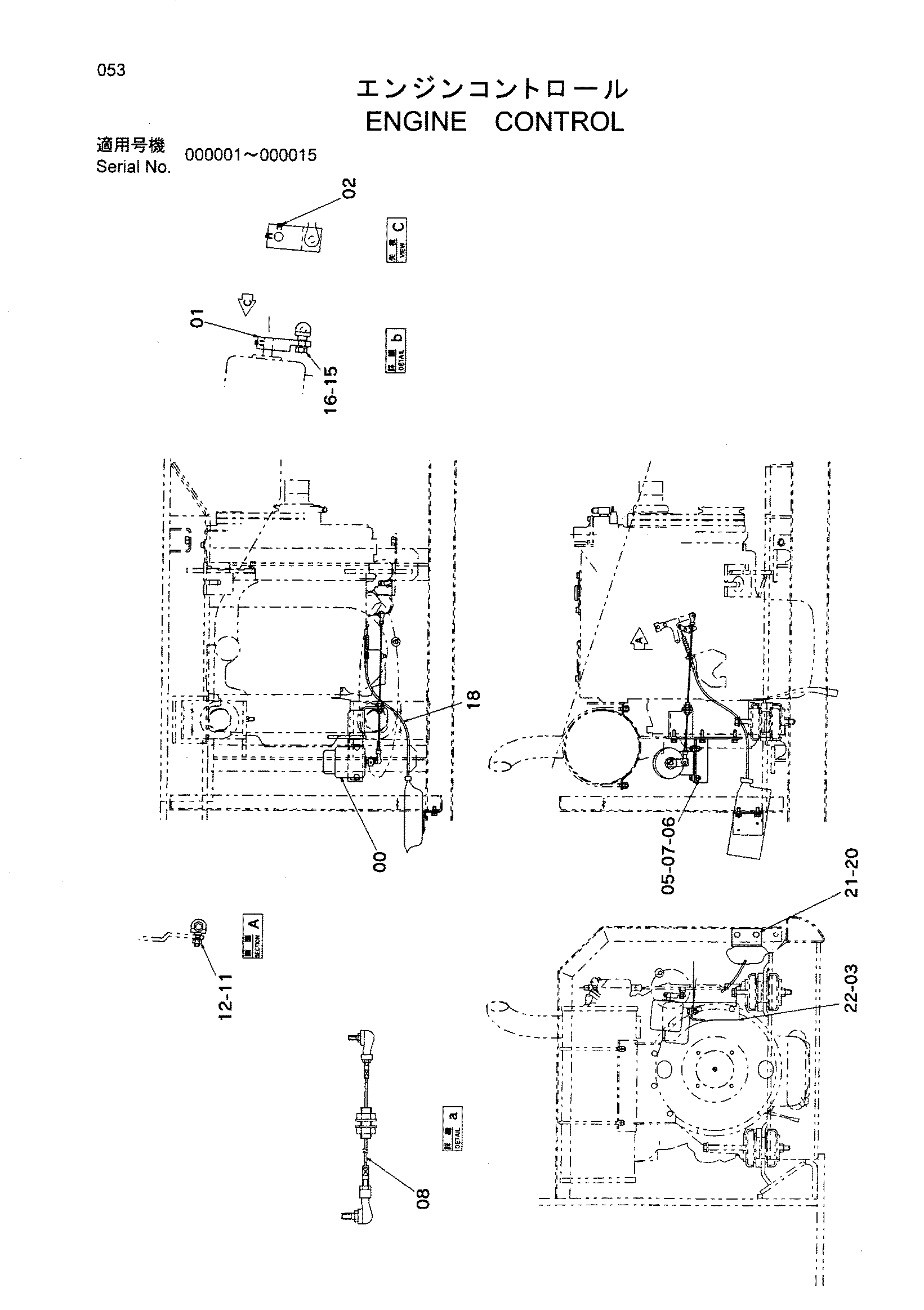

Заводская схема «Управление двигателем» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428117 | Гидромотор | 1 |
| 01 | 4421114 | Рычаг | 1 |
| 02 | M040612 | Установочный винт | 2 |
| 03 | J021035 | Болт с шайбой | 3 |
| 05 | J901030 | Болт | 2 |
| 06 | J950010 | Гайка | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 4434400 | Трос управления | 1 |
| 11 | M500605 | Гайка | 1 |
| 12 | A590906 | Пружинная шайба | 1 |
| 15 | J950008 | Гайка | 1 |
| 16 | A590908 | Пружинная шайба | 1 |
| 18 | 4276371 | Ограничитель | 1 |
| 20 | J021025 | Болт с шайбой | 2 |
| 21 | 4434850 | Кронштейн | 1 |
| 22 | 8079708 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
