Электрооборудование (основной) [STD] — HITACHI HX220B

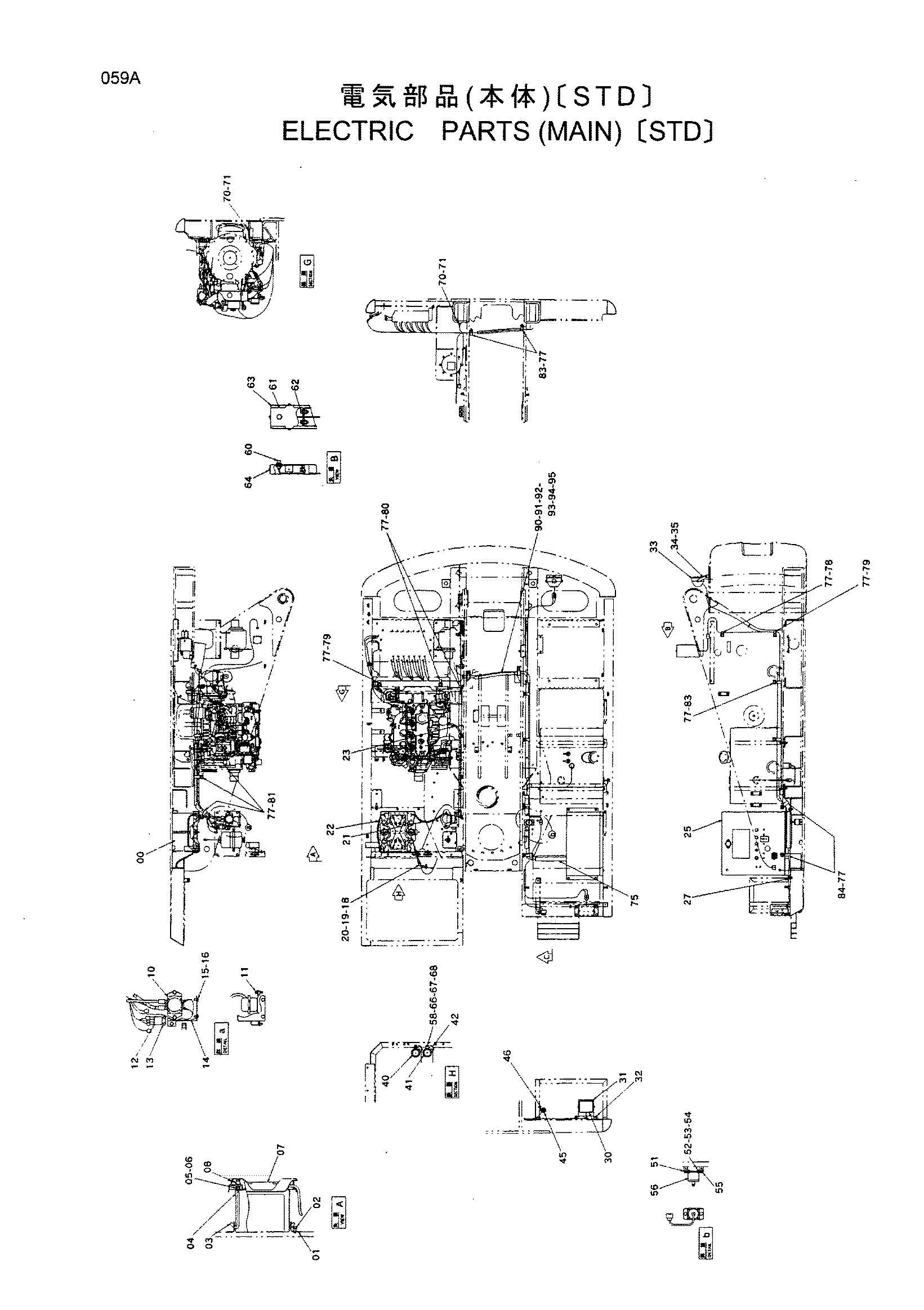

Заводская схема «Электрооборудование (основной) [STD]» для HITACHI HX220B. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (основной) [STD] HITACHI HX220B](/catalog-drawings/24/24b41b4e-1460-4dc3-912a-1ccdbf07f337.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199874 | Аккумулятор | 2 |
| 01 | 9746365 | Кронштейн | 1 |
| 02 | J011025 | Болт с шайбой | 1 |
| 03 | 4359331 | Болт крюк | 2 |
| 04 | 4257035 | Опора | 2 |
| 05 | J950010 | Гайка | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 4351057 | Крышка аккумулятор | 1 |
| 08 | M570010 | Гайка винг | 2 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J020830 | Болт с шайбой | 2 |
| 12 | 4251587 | Реле | 1 |
| 13 | J020620 | Болт с шайбой | 2 |
| 14 | 3056019 | Крышка | 1 |
| 15 | J900816 | Болт | 3 |
| 16 | A590108 | Плоская шайба | 3 |
| 18 | 4258420 | Жгут проводов | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 20 | J950010 | Гайка | 1 |
| 21 | 4350738 | Жгут проводов | 1 |
| 22 | 4390616 | Трос | 1 |
| 23 | 4341875 | Жгут проводов | 1 |
| 25 | 9188493 | Короб управление | 1 |
| 27 | J021035 | Болт с шайбой | 4 |
| 30 | 4274478 | Фара | 1 |
| 30A | 4285646 | Рассеиватель | 1 |
| 30B | 4285647 | Обод | 1 |
| 30C | 4285648 | Лампа | 1 |
| 30D | 4288342 | Прокладка | 1 |
| 30E | J900616 | Болт | 2 |
| 31 | 3080047 | Кронштейн | 1 |
| 32 | J021020 | Болт с шайбой | 4 |
| 33 | 4274478 | Фара | 1 |
| 33A | 4285646 | Рассеиватель | 1 |
| 33B | 4285647 | Обод | 1 |
| 33C | 4285648 | Лампа | 1 |
| 33D | 4288342 | Прокладка | 1 |
| 33E | J900616 | Болт | 2 |
| 34 | 4406445 | Кронштейн | 1 |
| 35 | J021020 | Болт с шайбой | 1 |
| 37 | 4327293 | Защитный кожух | 20 |
| 38 | 4219918 | Резиновая втулка | 3 |
| 40 | 4190705 | Звуковой сигнал | 1 |
| 41 | 4191499 | Звуковой сигнал | 1 |
| 42 | 4254603 | Жгут проводов | 2 |
| 45 | 4363322 | Сигнализация | 1 |
| 46 | J020820 | Болт с шайбой | 1 |
| 51 | 4403938 | Пластина | 1 |
| 52 | J680416 | Винт с шайбой | 4 |
| 53 | J231104 | Гайка | 4 |
| 54 | A590104 | Плоская шайба | 4 |
| 55 | J050820 | Болт с шайбой | 2 |
| 56 | 4434283 | Выключатель | 1 |
| 58 | J020825 | Болт с шайбой | 2 |
| 60 | 4428097 | Выключатель | 1 |
| 61 | 4434457 | Кронштейн | 1 |
| 62 | J011030 | Болт с шайбой | 2 |
| 63 | 4434458 | Крышка | 1 |
| 64 | J460612 | Винт с шайбой | 3 |
| 66 | J950008 | Гайка | 2 |
| 67 | A590908 | Пружинная шайба | 2 |
| 68 | A590108 | Плоская шайба | 2 |
| 70 | J950010 | Гайка | 2 |
| 71 | A590910 | Пружинная шайба | 2 |
| 75 | 4434437 | Жгут проводов | 1 |
| 77 | J011020 | Болт с шайбой | 14 |
| 78 | 4190261 | Зажим | 1 |
| 79 | 4190253 | Зажим | 2 |
| 80 | 4190263 | Зажим | 2 |
| 81 | 4192034 | Зажим | 3 |
| 83 | 4193848 | Зажим | 4 |
| 84 | 4190265 | Зажим | 2 |
| 90 | 4436114 | Жгут проводов | 14 |
| 91 | 4436115 | Жгут проводов | 1 |
| 92 | 4436116 | Жгут проводов | 1 |
| 93 | 4436117 | Жгут проводов | 1 |
| 94 | 4436118 | Жгут проводов | 1 |
| 95 | 4436123 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX220B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
