Крышка (1) — HITACHI HX180B-2

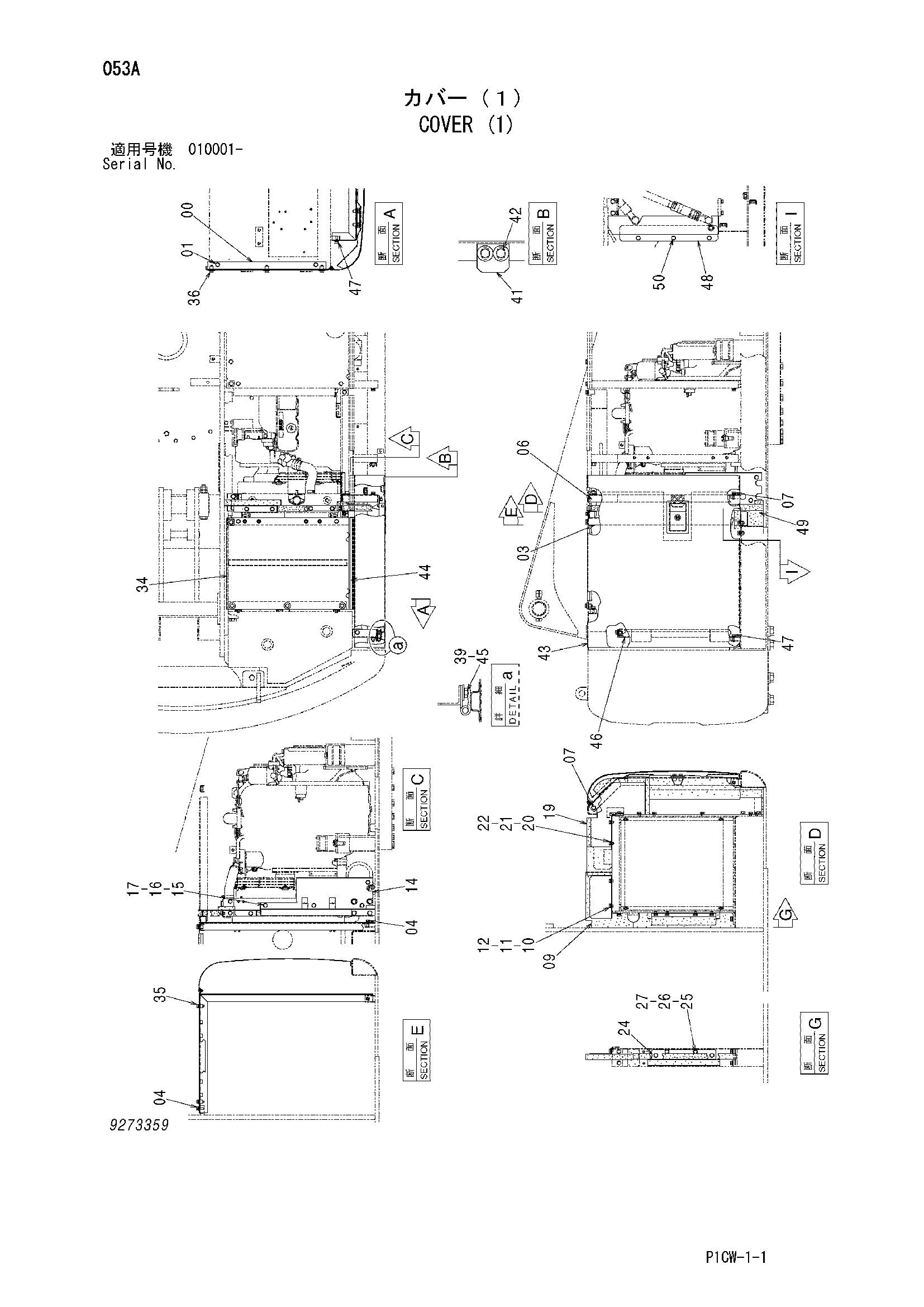

Заводская схема «Крышка (1)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9760284	Опора	1
01	J271025	Болт с шайбой	2
01A	J901025	Болт	1
01B	J222010	Шайба	1
03	8090979	Опора	1
04	J271030	Болт с шайбой	2
04A	J901030	Болт	1
04B	J222010	Шайба	1
06	8091016	Опора	1
07	J271030	Болт с шайбой	2
07A	J901030	Болт	1
07B	J222010	Шайба	1
09	8091113	Крышка	1
10	J901016	Болт	2
11	A590910	Пружинная шайба	2
12	A590110	Плоская шайба	2
14	8091154	Крышка	1
15	J901016	Болт	4
16	A590910	Пружинная шайба	3
17	A590110	Плоская шайба	3
19	8091197	Крышка	1
20	J901016	Болт	3
21	A590910	Пружинная шайба	3
22	A590110	Плоская шайба	3
24	8089472	Крышка	1
25	J901016	Болт	4
26	A590910	Пружинная шайба	4
27	A590110	Плоская шайба	4
34	8091067	Крышка	1
35	J271030	Болт с шайбой	2
35A	J901030	Болт	1
35B	J222010	Шайба	1
36	J281030	Болт с шайбой	3
36A	J901030	Болт	1
36B	4486055	Шайба	1
39	J901025	Болт	4
41	4455694	Ограничитель	1
42	J281030	Болт с шайбой	2
42A	J901030	Болт	1
42B	4486055	Шайба	1
43	7055209	Дверь-в сборе	1
44	4488788	Уплотнительная окантовка	1
45	J217083	Шайба	4
46	8091059	Опора	1
47	J271030	Болт с шайбой	2
47A	J901030	Болт	1
47B	J222010	Шайба	1
48	8093589	Крышка	1
49	8093587	Крышка	1
50	J271025	Болт с шайбой	4
50A	J901025	Болт	1
50B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
