Крышка (6) — HITACHI HX180B-2

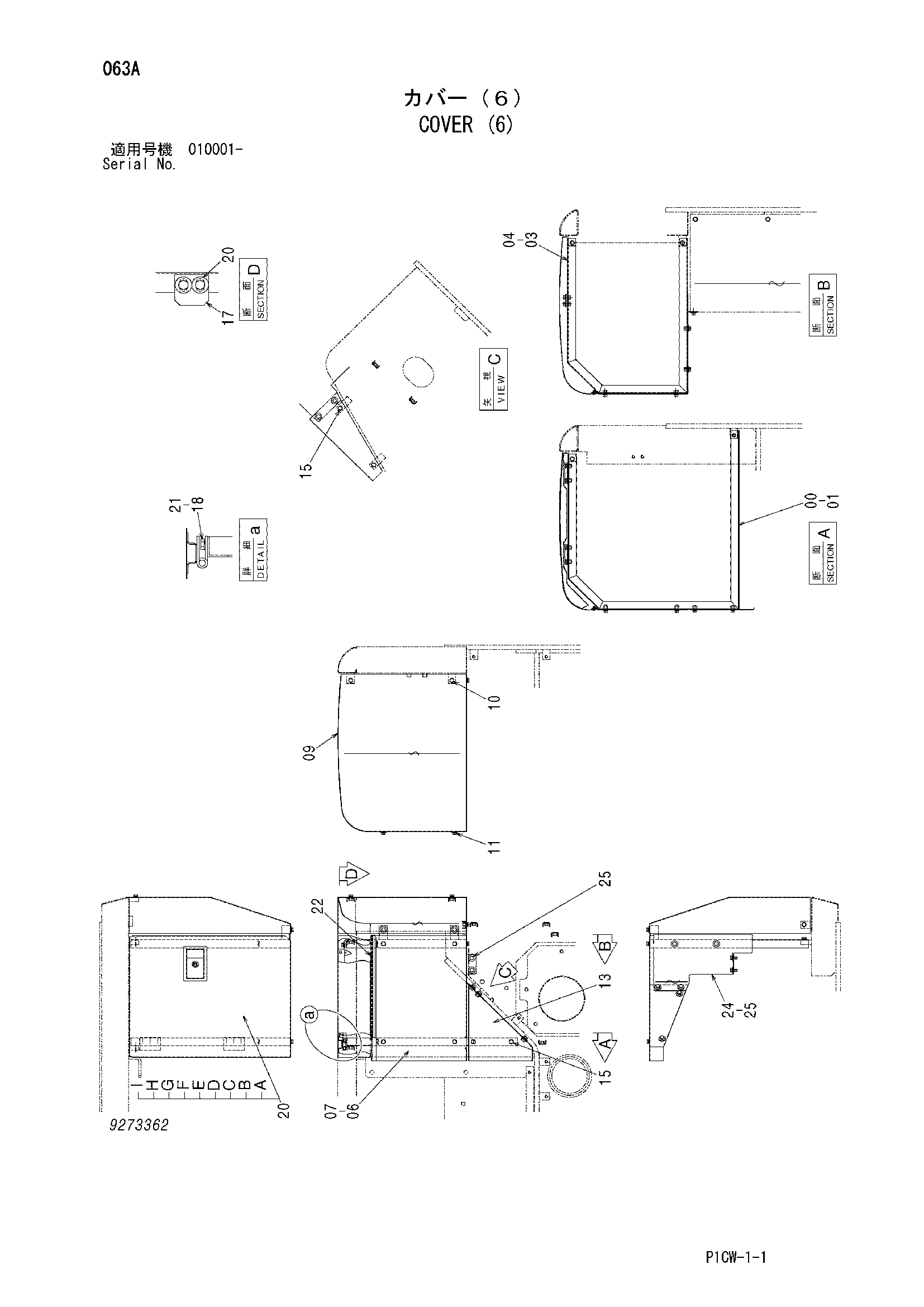

Заводская схема «Крышка (6)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043949 | Опора | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8091177 | Опора | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 2049066 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 7043857 | Крышка | 1 |
| 10 | J271030 | Болт с шайбой | 3 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 8091176 | Крышка | 1 |
| 15 | J271030 | Болт с шайбой | 4 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4455694 | Ограничитель | 1 |
| 18 | J901025 | Болт | 4 |
| 20 | J281030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | J217083 | Шайба | 4 |
| 22 | 4488993 | Уплотнительная окантовка | 1 |
| 23 | 7055210 | Дверь-в сборе RAD | 1 |
| 23A | 5012036 | Дверь | 1 |
| 23B | 4461782 | Резиновая прокладка | 1 |
| 23C | 4458070 | Резиновая прокладка | 1 |
| 23D | 4458071 | Резиновая прокладка | 1 |
| 23E | 4341788 | Стойка | 1 |
| 23F | A590108 | Плоская шайба | 1 |
| 23G | 4022697 | Стопорный палец | 1 |
| 23H | 4409396 | Гидроцилиндр. блокировка | 1 |
| 23I | 4461342 | Зажим | 1 |
| 24 | 3097674 | Крышка | 1 |
| 25 | J281025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
