Электрооборудование (основной) — HITACHI HX180B-2

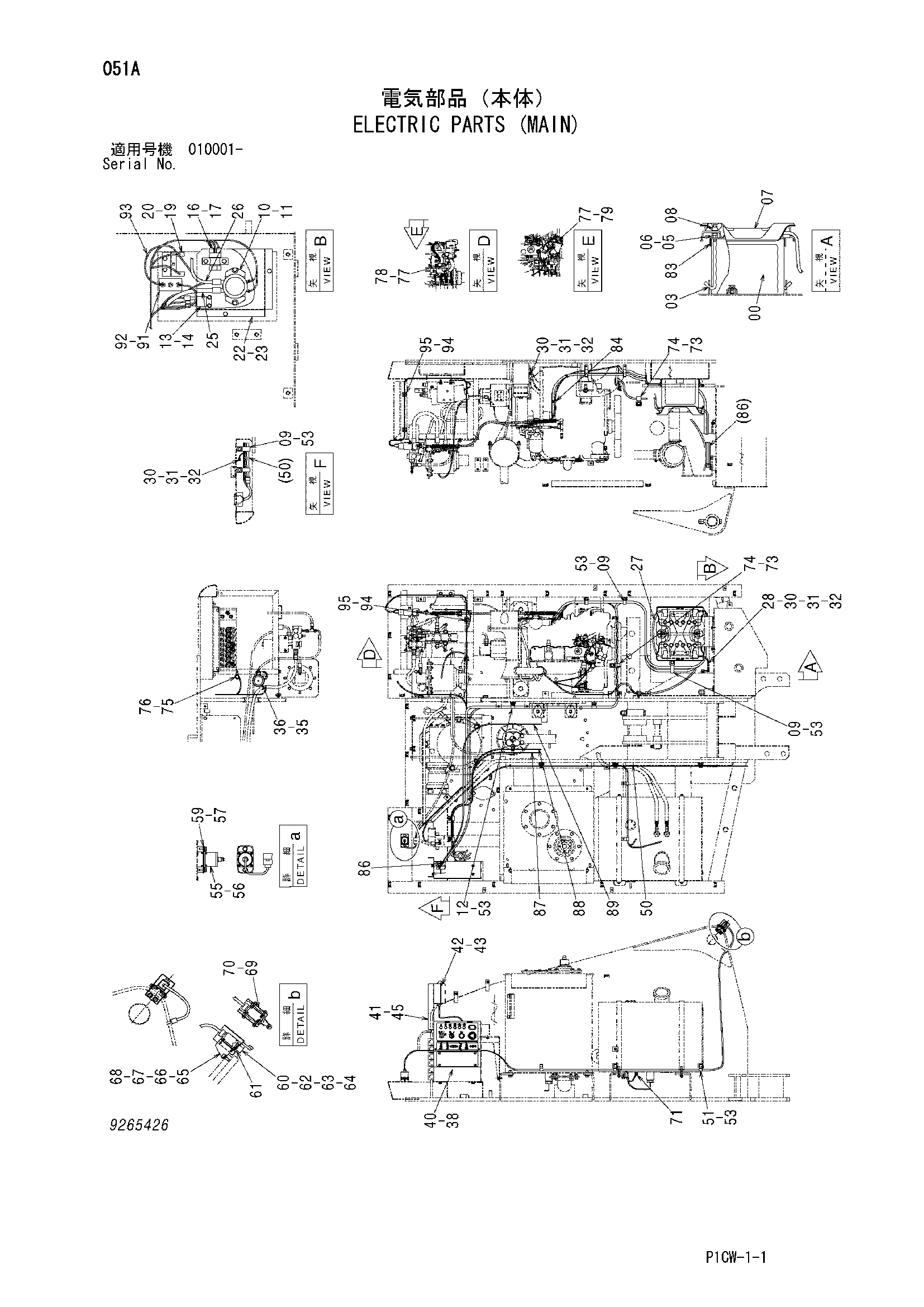

Заводская схема «Электрооборудование (основной)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4199874 | Аккумулятор | 2 |
| 03 | 4359331 | Болт крюк | 2 |
| 05 | J950010 | Гайка | 4 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | 4351057 | Крышка аккумулятор | 1 |
| 08 | M570010 | Гайка винг | 2 |
| 09 | 4192034 | Зажим | 5 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J260830 | Болт с шайбой | 2 |
| 11A | J900830 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4190263 | Зажим | 3 |
| 13 | 4251587 | Реле | 1 |
| 14 | J260620 | Болт с шайбой | 2 |
| 14A | J900620 | Болт | 1 |
| 14B | A590106 | Плоская шайба | 1 |
| 16 | 4452158 | Реле | 1 |
| 17 | J260820 | Болт с шайбой | 2 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 4449445 | Кронштейн | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 3091312 | Крышка | 1 |
| 23 | J260820 | Болт с шайбой | 2 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4263508 | Жгут проводов | 1 |
| 26 | 4457915 | Жгут проводов | 1 |
| 27 | 4350738 | Жгут проводов | 1 |
| 28 | 4258420 | Жгут проводов | 1 |
| 30 | J950010 | Гайка | 3 |
| 31 | A590910 | Пружинная шайба | 3 |
| 32 | A590110 | Плоская шайба | 3 |
| 35 | 4439229 | Звуковой сигнал | 1 |
| 36 | J260825 | Болт с шайбой | 1 |
| 36A | J900825 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | J271025 | Болт с шайбой | 4 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 4656371 | Нижний управление панель | 1 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4620829 | Гидромолот киркуит | 1 |
| 43 | J460430 | Винт с шайбой | 2 |
| 45 | 9760715 | Кронштейн | 1 |
| 50 | 4656376 | Жгут проводов | 1 |
| 51 | 4190272 | Зажим | 6 |
| 53 | J271020 | Болт с шайбой | 14 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 4432397 | Выключатель | 1 |
| 56 | J680412 | Винт с шайбой | 4 |
| 57 | 4403938 | Пластина | 1 |
| 59 | J260820 | Болт с шайбой | 2 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | 4445841 | Выключатель концевой | 1 |
| 61 | 9755779 | Кронштейн | 1 |
| 62 | J780435 | Болт с внутренним шестигранником | 2 |
| 63 | M500403 | Гайка | 2 |
| 64 | A590104 | Плоская шайба | 2 |
| 65 | 9758289 | Кронштейн | 1 |
| 66 | J780820 | Болт с внутренним шестигранником | 2 |
| 67 | A590908 | Пружинная шайба | 2 |
| 68 | A590108 | Плоская шайба | 2 |
| 69 | 4405098 | Крышка | 1 |
| 70 | J680616 | Винт с шайбой | 4 |
| 71 | J271016 | Болт с шайбой | 1 |
| 71A | J901016 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 73 | J271020 | Болт с шайбой | 2 |
| 73A | J901020 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 74 | 4190263 | Зажим | 2 |
| 75 | 4488868 | Зуммер | 1 |
| 76 | J680612 | Винт с шайбой | 1 |
| 77 | 4192018 | Зажим | 2 |
| 78 | J241020 | Болт | 1 |
| 79 | J260816 | Болт с шайбой | 1 |
| 79A | J900816 | Болт | 1 |
| 79B | A590108 | Плоская шайба | 1 |
| 83 | 8087963 | Кронштейн | 1 |
| 84 | 4055312 | Ленточный зажим | 2 |
| 86 | 4620831 | Жгут проводов | 1 |
| 87 | 4600051 | Жгут проводов | 1 |
| 88 | 4600055 | Жгут проводов | 1 |
| 89 | 4658584 | Жгут проводов | 1 |
| 91 | 4663773 | Предохранитель | 1 |
| 92 | J260820 | Болт с шайбой | 1 |
| 92A | J900820 | Болт | 1 |
| 92B | A590108 | Плоская шайба | 1 |
| 93 | 4663774 | Жгут проводов | 1 |
| 94 | 4375828 | Зажим провод | 4 |
| 95 | 4326365 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
