Гусеничная цепь 450mmG — HITACHI HX180B-2

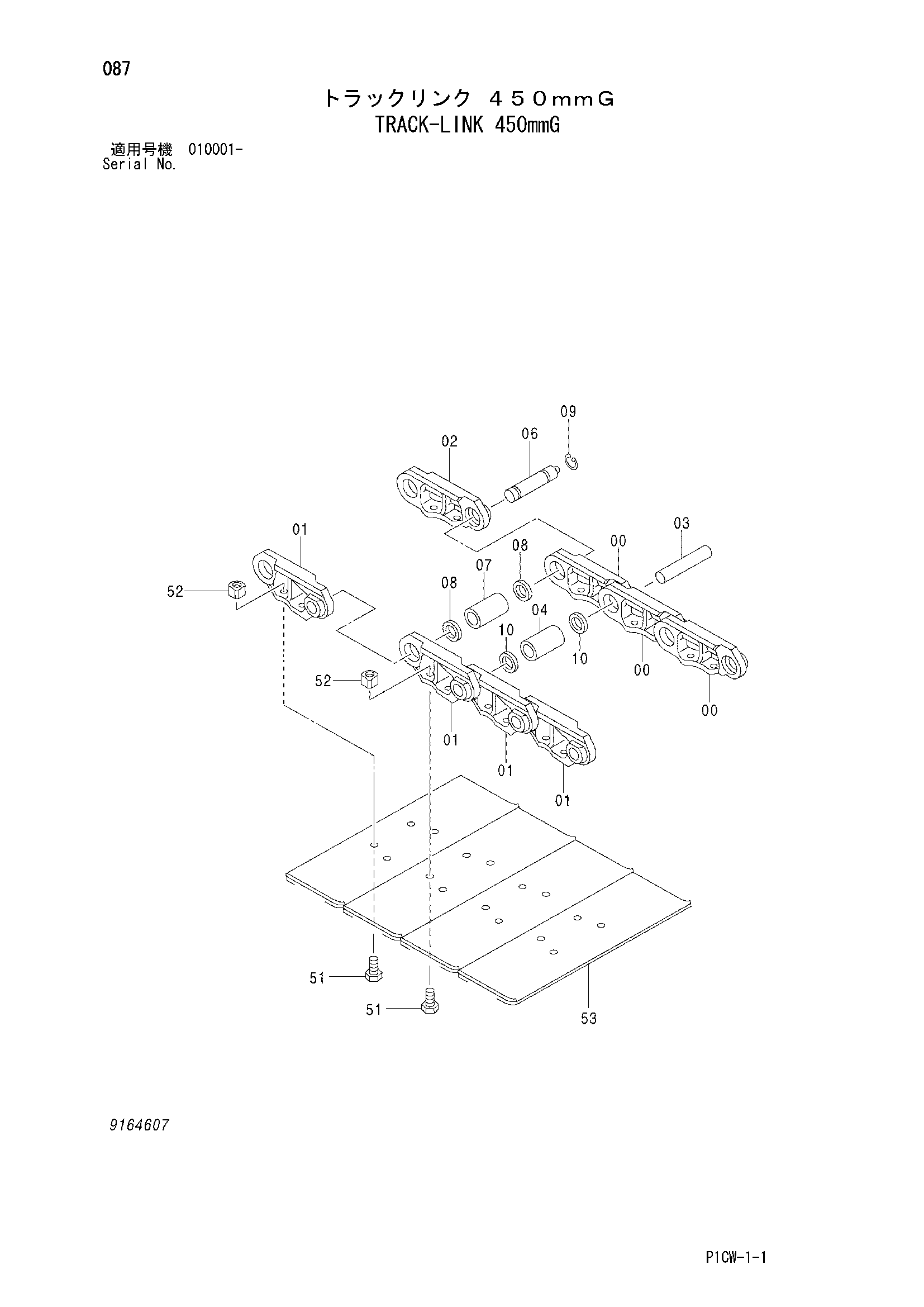

Заводская схема «Гусеничная цепь 450mmG» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9164608 | Гусеничная цепь в сборе | 2 | |
| 00-10 | 9163908 | Гусеничная цепь в сборе | 1 |
| 00 | 1023762 | Гусеничная цепь B | 39 |
| 01 | 1023763 | Гусеничная цепь B | 40 |
| 02 | 4382097 | Гусеничная цепь M | 1 |
| 03 | 4378885 | Палец | 39 |
| 04 | 3077925 | Втулка | 39 |
| 06 | 4382098 | Соединительный палец | 1 |
| 07 | 3077926 | Соединительная втулка | 1 |
| 08 | 4378888 | Втулка | 2 |
| 09 | 4382100 | Кольцо | 1 |
| 10 | 4453704 | Пылезащитное уплотнение | 78 |
| 51 | 4378884 | Болт башмак | 160 |
| 52 | 4262587 | Гайка | 160 |
| 53 | 2040402 | Башмак грунтозацеп | 40 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
