Управление короб — HITACHI HX180B-2

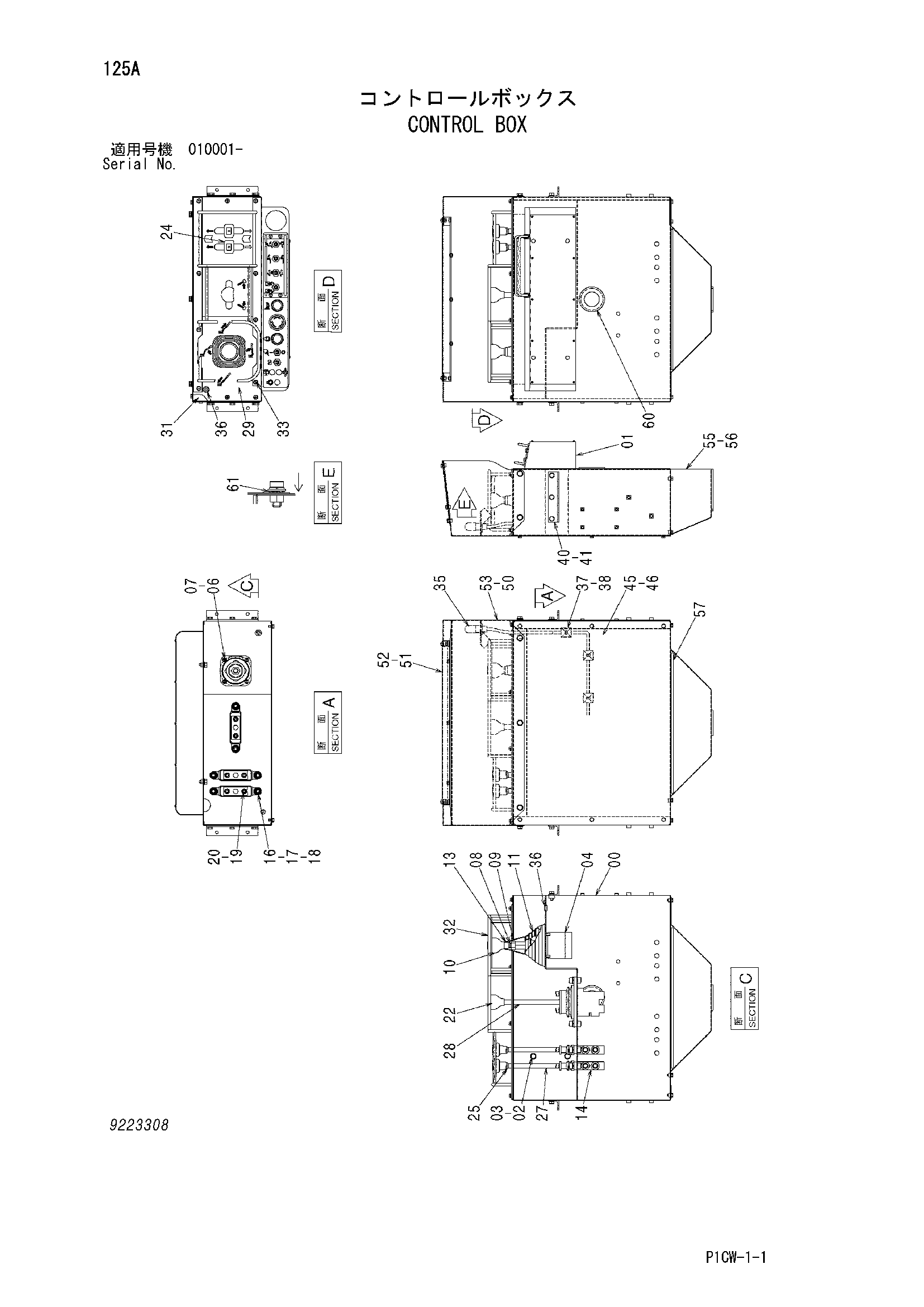

Заводская схема «Управление короб» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008819	Короб управление	1
01	4488038	Верхний управление панель	1
02	J780816	Болт с внутренним шестигранником	4
03	A590108	Плоская шайба	4
04	4489240	Пилотный клапан	1
06	J780630	Болт с внутренним шестигранником	4
07	A590906	Пружинная шайба	4
08	4428421	Рычаг	1
09	J950014	Гайка	1
10	4117704	Рукоятка	1
11	3069894	Защитный чехол	1
13	4654756	Колпачок	1
14	4489241	Пилотный клапан	3
16	J781025	Болт с внутренним шестигранником	6
17	A590910	Пружинная шайба	6
18	A590110	Плоская шайба	6
19	J780816	Болт с внутренним шестигранником	6
20	A590908	Пружинная шайба	6
22	4117704	Рукоятка	1
24	3068261	Рукоятка	2
25	4321193	Гайка	2
27	9750625	Рычаг	2
28	9750626	Рычаг	1
29	1031100	Информационная табличка	1
31	3087725	Пластина	1
32	8079969	Направляющая	1
33	J680616	Винт с шайбой	11
35	4488943	Фонарь	1
36	4440778	Резиновая втулка	2
37	4375828	Зажим провод	3
38	4326365	Ленточный зажим	3
40	4409891	Кронштейн	2
41	J780820	Болт с внутренним шестигранником	6
45	4456920	Крышка	1
46	J260612	Болт с шайбой	6
46A	J900612	Болт	1
46B	A590106	Плоская шайба	1
50	7037461	Крышка	1
51	4439652	Пластина	1
52	J680612	Винт с шайбой	7
53	J260816	Болт с шайбой	7
53A	J900816	Болт	1
53B	A590108	Плоская шайба	1
55	8078124	Крышка	1
56	J260612	Болт с шайбой	4
56A	J900612	Болт	1
56B	A590106	Плоская шайба	1
57	4444335	Резиновая прокладка	1
60	4431608	Амортизатор	1
61	4444261	Шайба зуб	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
