Стрела — HITACHI HX180B-2

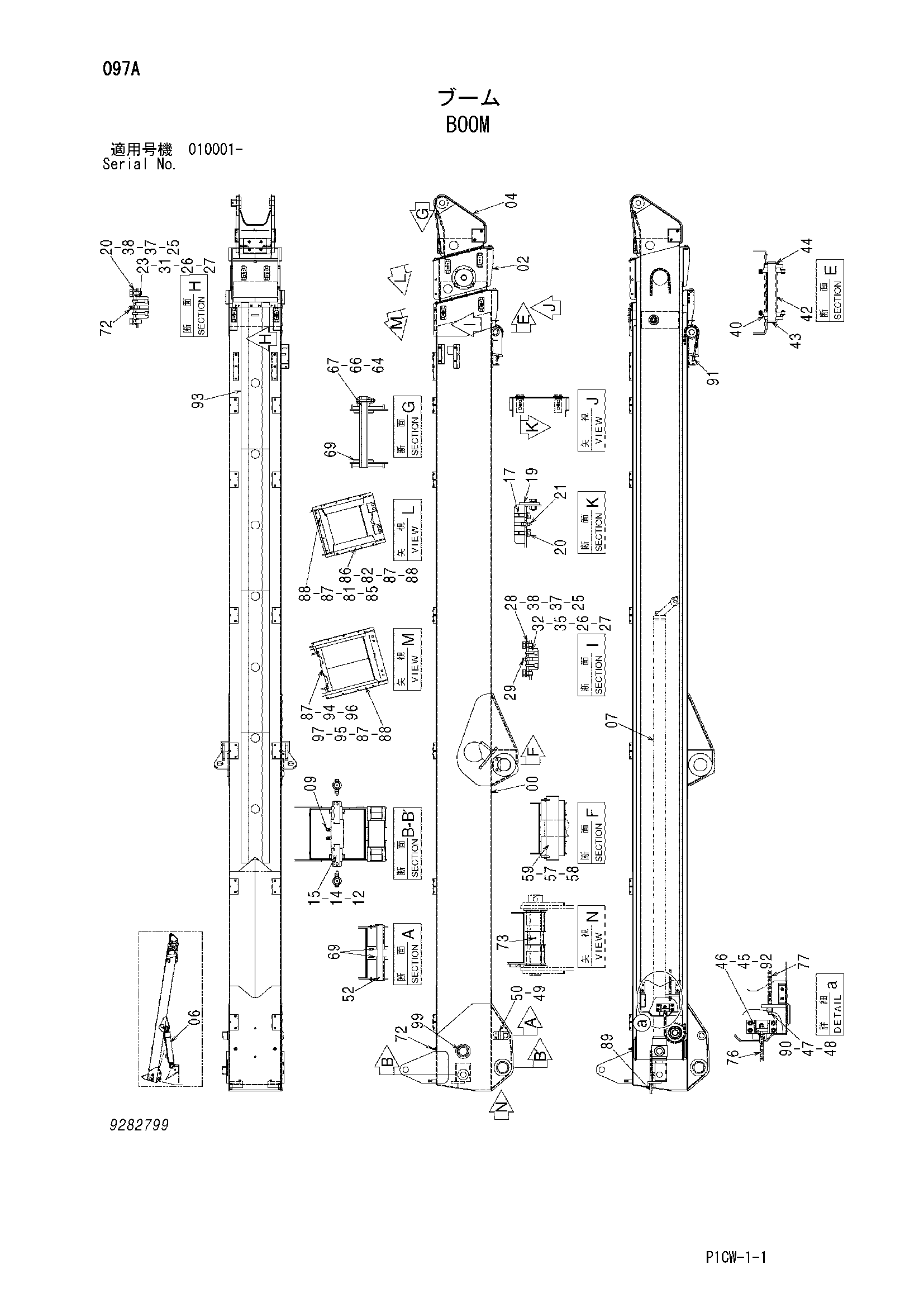

Заводская схема «Стрела» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9222933	Стрела (1)	1
02	9223112	Стрела (2)	1
04	9223113	Стрела (3)	1
06	4487376	Гидроцилиндр. подъём	1
07	4487377	Гидроцилиндр. подъём	1
09	A852334	Угловой штуцер	2
09A	4509180	Уплотнительное кольцо	1
12	4488264	Палец	2
14	J921600	Болт	2
15	J951016	Гайка	4
17	4460227	Пластина скольжение	2
19	4454312	Пластина	2
20	J271025	Болт с шайбой	12
20A	J901025	Болт	1
20B	J222010	Шайба	1
21	J75481	Пресс-маслёнка	2
23	4404888	Пластина скольжение	2
25	4404890	Пластина	6
26	4611597	Регулировочная шайба 1.0mm	8
27	4611582	Регулировочная шайба 0.5mm	8
28	J271020	Болт с шайбой	8
28A	J901020	Болт	1
28B	J222010	Шайба	1
29	J75481	Пресс-маслёнка	4
31	J780635	Болт с внутренним шестигранником	4
32	4409847	Пластина скольжение	4
35	J780625	Болт с внутренним шестигранником	8
37	4404892	Регулировочная шайба 1.0mm	10
38	4404893	Регулировочная шайба 0.5mm	6
40	4456890	Звёздочка	2
42	4488265	Проставка	1
43	4488261	Палец	1
44	991342	Стопорное кольцо	1
45	M660012	U-образная гайка	4
46	J950012	Гайка	4
47	M660010	U-образная гайка	4
48	J950010	Гайка	4
49	4611595	Кронштейн	2
50	J260620	Болт с шайбой	4
50A	J900620	Болт	1
50B	A590106	Плоская шайба	1
52	4488263	Палец	1
57	4434339	Пластина	2
58	4488251	Палец	1
59	J260820	Болт с шайбой	4
59A	J900820	Болт	1
59B	A590108	Плоская шайба	1
64	4488252	Палец	1
66	J921070	Болт	1
67	J231210	Гайка	2
69	4352135	Регулировочная шайба	12
72	J75581	Пресс-маслёнка	4
73	J75481	Пресс-маслёнка	1
76	4487381	Цепь	2
77	4487380	Цепь	2
81	4488257	Резиновая прокладка	1
82	4488254	Резиновая прокладка	2
85	4488255	Пластина	1
86	4488256	Пластина	2
87	J780516	Болт с внутренним шестигранником	26
88	J231105	Гайка	20
89	4454712	Болт	2
90	4454713	Болт	2
91	4454709	Болт	2
92	4454710	Болт	2
93	4475222	Сиденье	8
94	4488260	Резиновая прокладка	1
95	4488258	Резиновая прокладка	2
96	4488253	Пластина	1
97	4488259	Пластина	2
99	4392533	Резиновая втулка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
