Крышка (2) — HITACHI HX180B-2

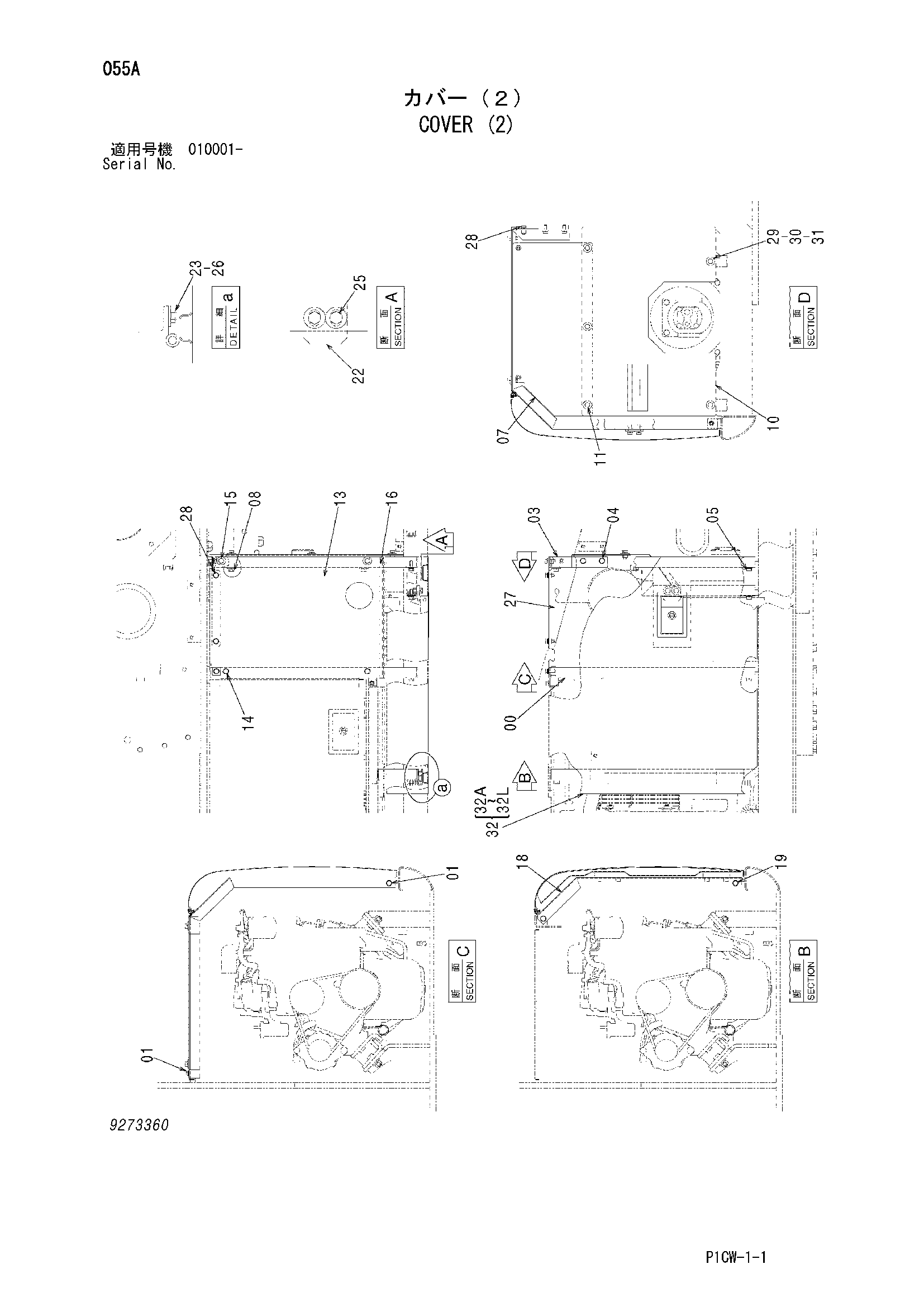

Заводская схема «Крышка (2)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091043 | Опора | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8089258 | Опора | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9759500 | Крышка | 1 |
| 08 | J281030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 8091236 | Крышка | 1 |
| 11 | J281025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 3097638 | Крышка | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | 4488791 | Уплотнительная окантовка | 1 |
| 18 | 8091018 | Опора | 1 |
| 19 | J271030 | Болт с шайбой | 2 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | 4455694 | Ограничитель | 1 |
| 23 | J901025 | Болт | 4 |
| 25 | J281030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | J217083 | Шайба | 4 |
| 27 | 9760356 | Крышка | 1 |
| 28 | J271025 | Болт с шайбой | 3 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J901025 | Болт | 2 |
| 30 | J217083 | Шайба | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | 7055209 | Дверь-в сборе | 1 |
| 32A | 5012035 | Дверь | 1 |
| 32B | 4341788 | Стойка | 1 |
| 32C | A590108 | Плоская шайба | 1 |
| 32D | 4022697 | Стопорный палец | 1 |
| 32E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 32F | 4463592 | Резиновая прокладка | 1 |
| 32G | 4463593 | Резиновая прокладка | 1 |
| 32H | 4461342 | Зажим | 1 |
| 32I | 4635520 | Резиновая прокладка | 1 |
| 32J | 4635521 | Резиновая прокладка | 1 |
| 32K | 4635522 | Резиновая прокладка | 1 |
| 32L | 4636625 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
