Насосный агрегат — HITACHI HX180B-2

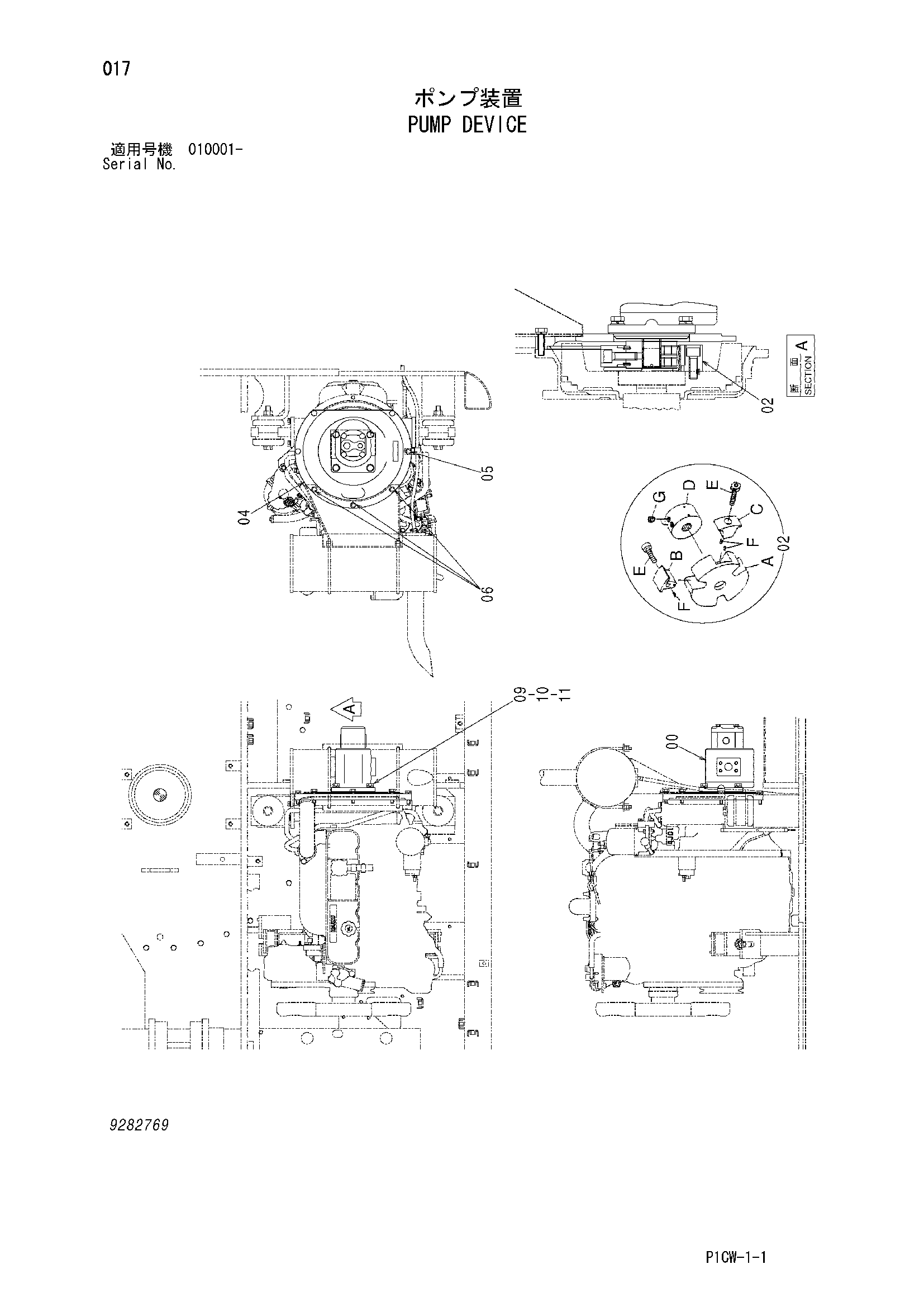

Заводская схема «Насосный агрегат» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4488244 | Шестерённый насос | 1 |
| 02 | 4447900 | Муфта | 1 |
| 02A | 4468707 | Элемент | 1 |
| 02B | 4468708 | Вставка | 3 |
| 02C | 4468709 | Вставка | 3 |
| 02D | 4468710 | HUB | 1 |
| 02E | 4468711 | Болт с внутренним шестигранником | 6 |
| 02F | 4101345 | Пружинный штифт | 9 |
| 02G | 4468713 | Установочный винт | 2 |
| 04 | 2049047 | Крышка насос | 1 |
| 05 | J271035 | Болт с шайбой | 4 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271040 | Болт с шайбой | 3 |
| 06A | J901040 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | J901235 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
