Дистанционный трубопроводы — HITACHI HX180B-2

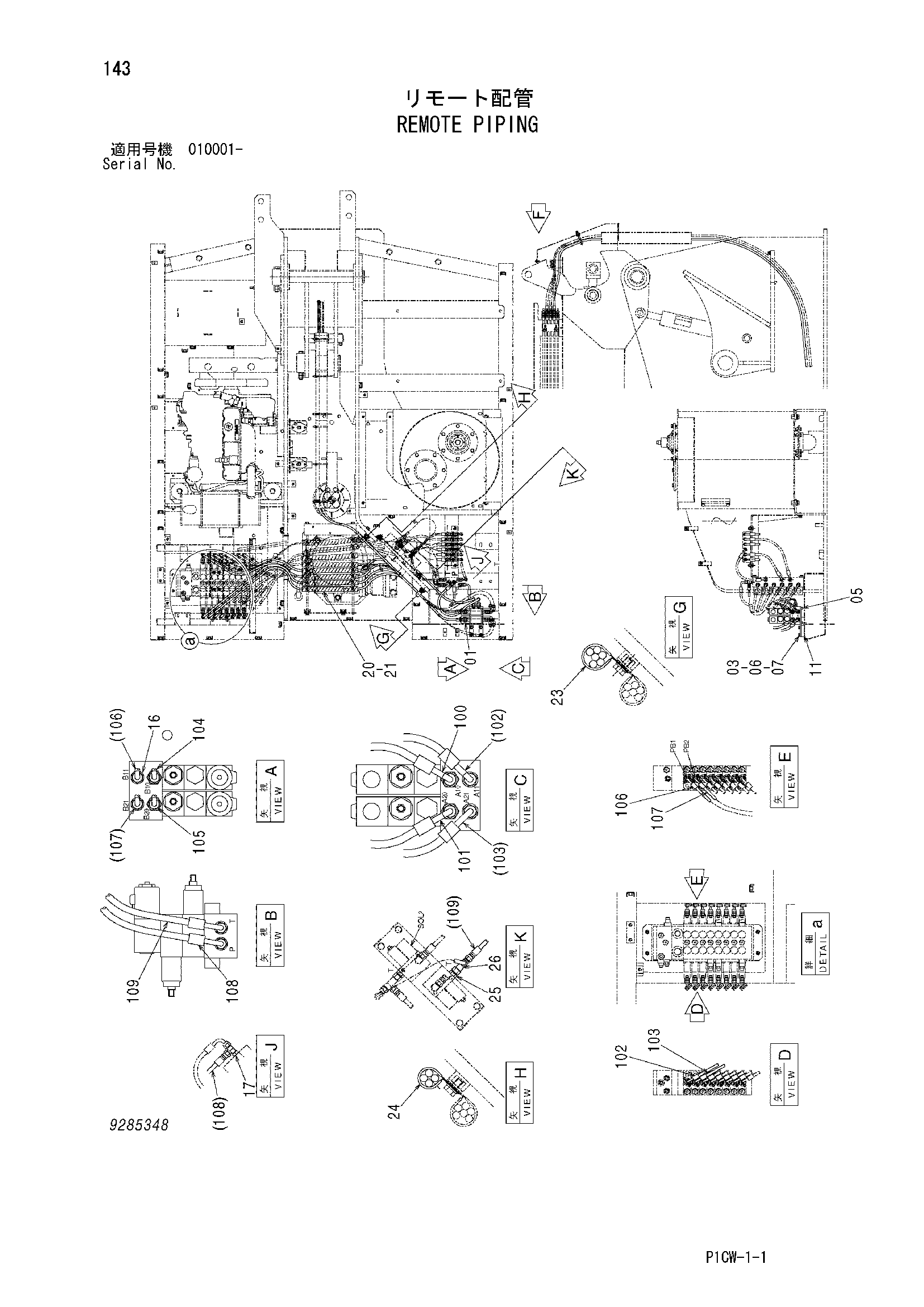

Заводская схема «Дистанционный трубопроводы» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4678721 | Блок | 1 |
| 03 | 4678722 | Пластина | 1 |
| 05 | M340816 | Болт с внутренним шестигранником | 4 |
| 06 | J901025 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 11 | 4348059 | Седло винта | 2 |
| 16 | A852122 | Адаптер | 10 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852422 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4327294 | Защитный кожух | 4 |
| 21 | 4323613 | Ленточный зажим | 8 |
| 23 | 4190264 | Зажим | 1 |
| 24 | 4192035 | Зажим | 1 |
| 25 | A852132 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4252786 | Тройник | 1 |
| 100 | 4678723 | Шланг | 1 |
| 101 | 4678724 | Шланг | 1 |
| 102 | 4678725 | Шланг | 1 |
| 103 | 4678726 | Шланг | 1 |
| 104 | 4678727 | Шланг | 1 |
| 105 | 4678728 | Шланг | 1 |
| 106 | 4678729 | Шланг | 1 |
| 107 | 4678730 | Шланг | 1 |
| 108 | 4674383 | Шланг | 1 |
| 109 | 4678718 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
