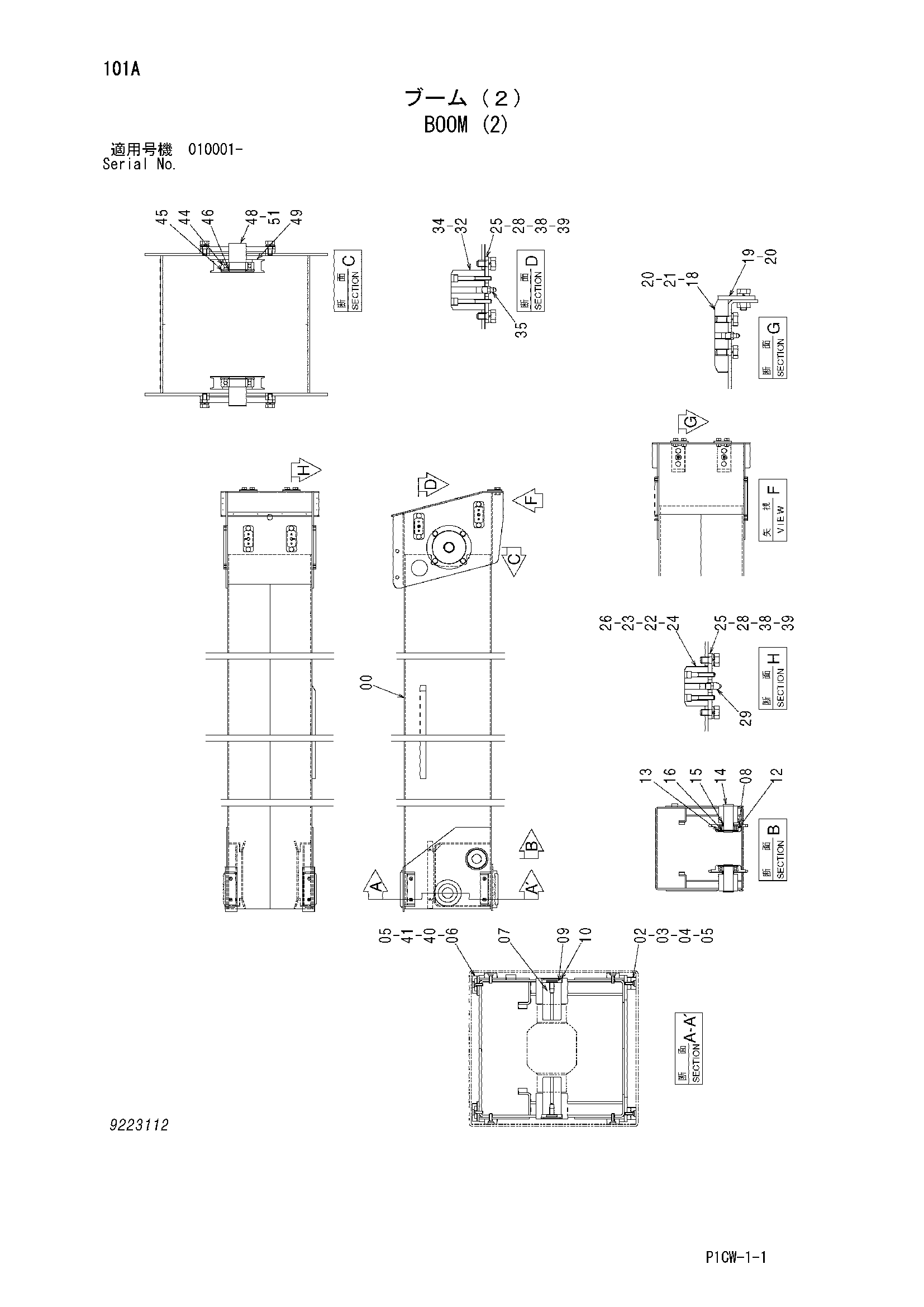

Стрела (2) — HITACHI HX180B-2

Заводская схема «Стрела (2)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6021196	Стрела	1
02	4404886	Пластина скольжение	6
03	4405072	Регулировочная шайба 1.0mm	6
04	4405073	Регулировочная шайба 0.5mm	6
05	M470620	Болт	16
06	4460228	Пластина скольжение	2
07	4488247	Палец	2
08	4456889	Звёздочка	2
09	J222022	Шайба	2
10	991719	Стопорное кольцо	2
12	4419353	Шариковый подшипник	2
13	940144	Стопорное кольцо	2
14	4488262	Палец	2
15	4404896	Проставка	2
16	991342	Стопорное кольцо	2
18	4454311	Пластина скольжение	2
19	4454312	Пластина	2
20	J271025	Болт с шайбой	8
20A	J901025	Болт	1
20B	J222010	Шайба	1
21	J75481	Пресс-маслёнка	2
22	4611597	Регулировочная шайба 1.0mm	6
23	4611582	Регулировочная шайба 0.5mm	4
24	4404888	Пластина скольжение	2
25	4404890	Пластина	6
26	J780640	Болт с внутренним шестигранником	4
28	J271020	Болт с шайбой	12
28A	J901020	Болт	1
28B	J222010	Шайба	1
29	J75581	Пресс-маслёнка	2
32	4454313	Пластина скольжение	4
34	J780650	Болт с внутренним шестигранником	8
35	J75481	Пресс-маслёнка	4
38	4404892	Регулировочная шайба 1.0mm	10
39	4404893	Регулировочная шайба 0.5mm	6
40	4460230	Регулировочная шайба	2
41	4460229	Регулировочная шайба	2
44	4419353	Шариковый подшипник	2
45	940144	Стопорное кольцо	2
46	991342	Стопорное кольцо	2
48	9757187	Палец	2
49	4459220	Шкив	2
51	J271025	Болт с шайбой	8
51A	J901025	Болт	1
51B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
