Напорные трубопроводы — HITACHI HX180B-2

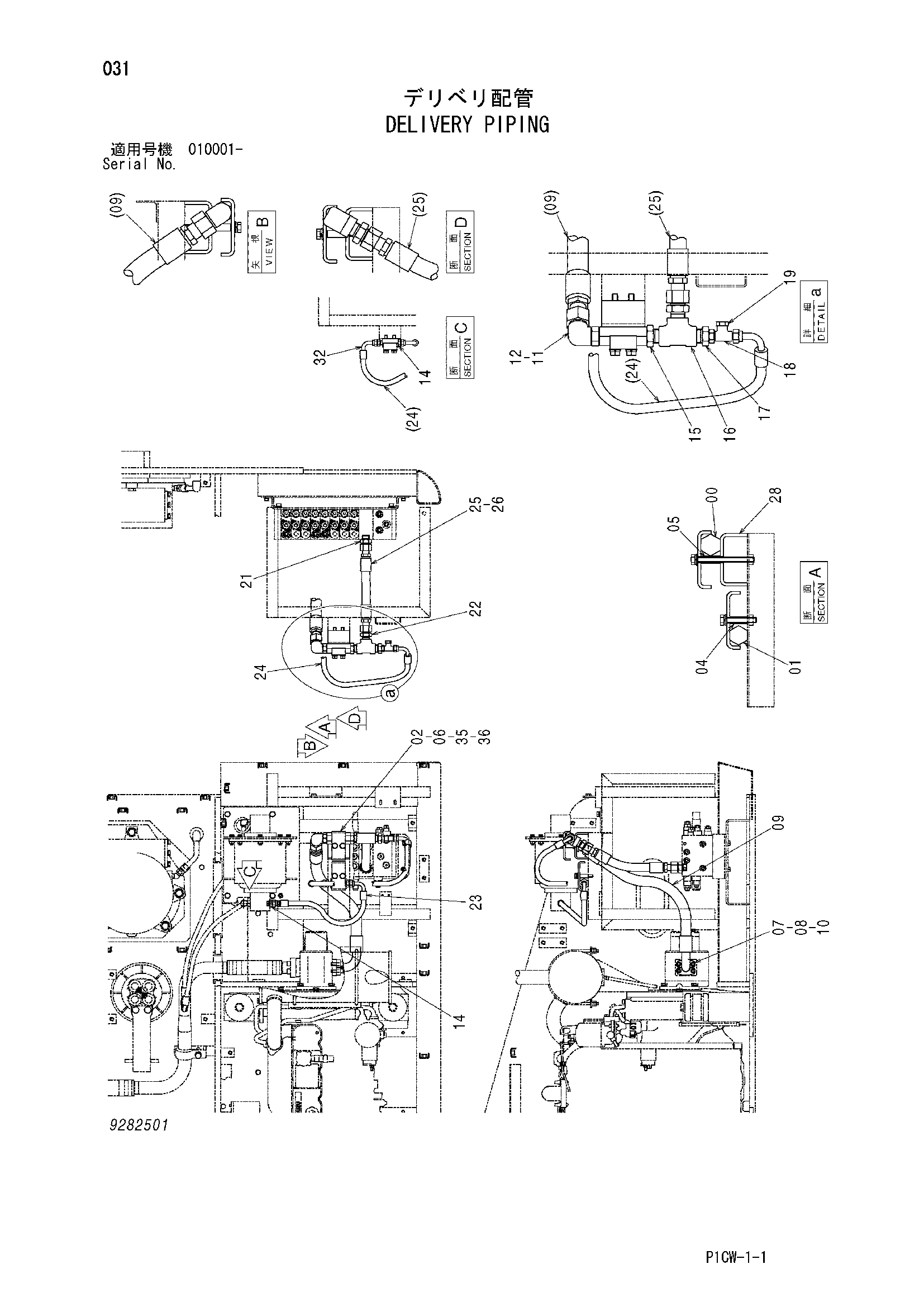

Заводская схема «Напорные трубопроводы» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4393295 | Обратный клапан | 1 |
| 01 | 4404795 | Обратный клапан | 1 |
| 02 | 4422194 | Кронштейн | 2 |
| 04 | 4448909 | Проставка | 2 |
| 05 | 4448910 | Проставка | 2 |
| 06 | J271060 | Болт с шайбой | 2 |
| 06A | J901060 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 962453 | Разъёмный фланец | 2 |
| 08 | J781035 | Болт с внутренним шестигранником | 4 |
| 09 | 4489469 | Шланг | 1 |
| 10 | 966993 | Уплотнительное кольцо | 1 |
| 11 | A853368 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 1 |
| 14 | A852133 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4208243 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-0663 | Тройник | 1 |
| 17 | 4117086 | Адаптер | 1 |
| 18 | 4426086 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A885002 | Пробка | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4208967 | Адаптер | 1 |
| 23 | 4489470 | Шланг | 1 |
| 24 | 4489471 | Шланг | 1 |
| 25 | 4489472 | Шланг | 1 |
| 26 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 4610676 | Кронштейн | 1 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | J901002 | Болт | 2 |
| 36 | J222010 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
