Масляный радиатор трубопроводы — HITACHI HX180B-2

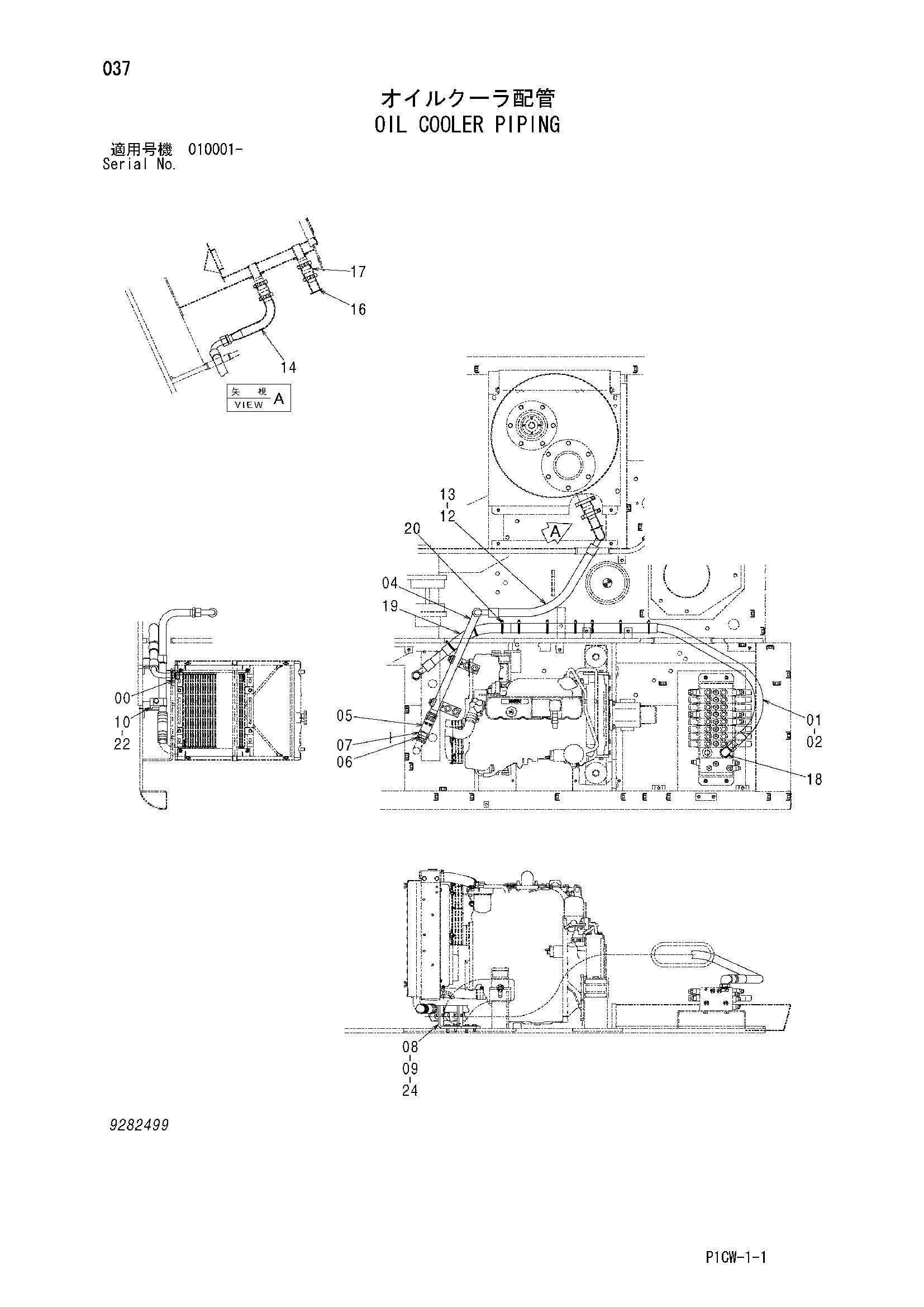

Заводская схема «Масляный радиатор трубопроводы» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853188 | Адаптер | 1 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4489483 | Шланг | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 8091268 | Трубка | 1 |
| 05 | 4506540 | Шланг | 1 |
| 06 | 4011675 | Хомут шланга | 2 |
| 07 | 4296063 | Хомут шланга | 2 |
| 08 | 4435887 | Кронштейн | 2 |
| 09 | J281035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 10 | 4053598 | Хомут трубки | 2 |
| 12 | 4489484 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | 8091269 | Трубка | 1 |
| 16 | 9760322 | Обратная трубка | 1 |
| 17 | 4069801 | Муфта | 2 |
| 17A | 4196259 | Уплотнение кольцо | 2 |
| 18 | A853388 | Угловой штуцер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4380678 | Резиновая втулка | 3 |
| 20 | 4055312 | Ленточный зажим | 9 |
| 22 | J271265 | Болт с шайбой | 2 |
| 22A | J901265 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | J281030 | Болт с шайбой | 2 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
