Электрооборудование (передний) — HITACHI HX180B-2

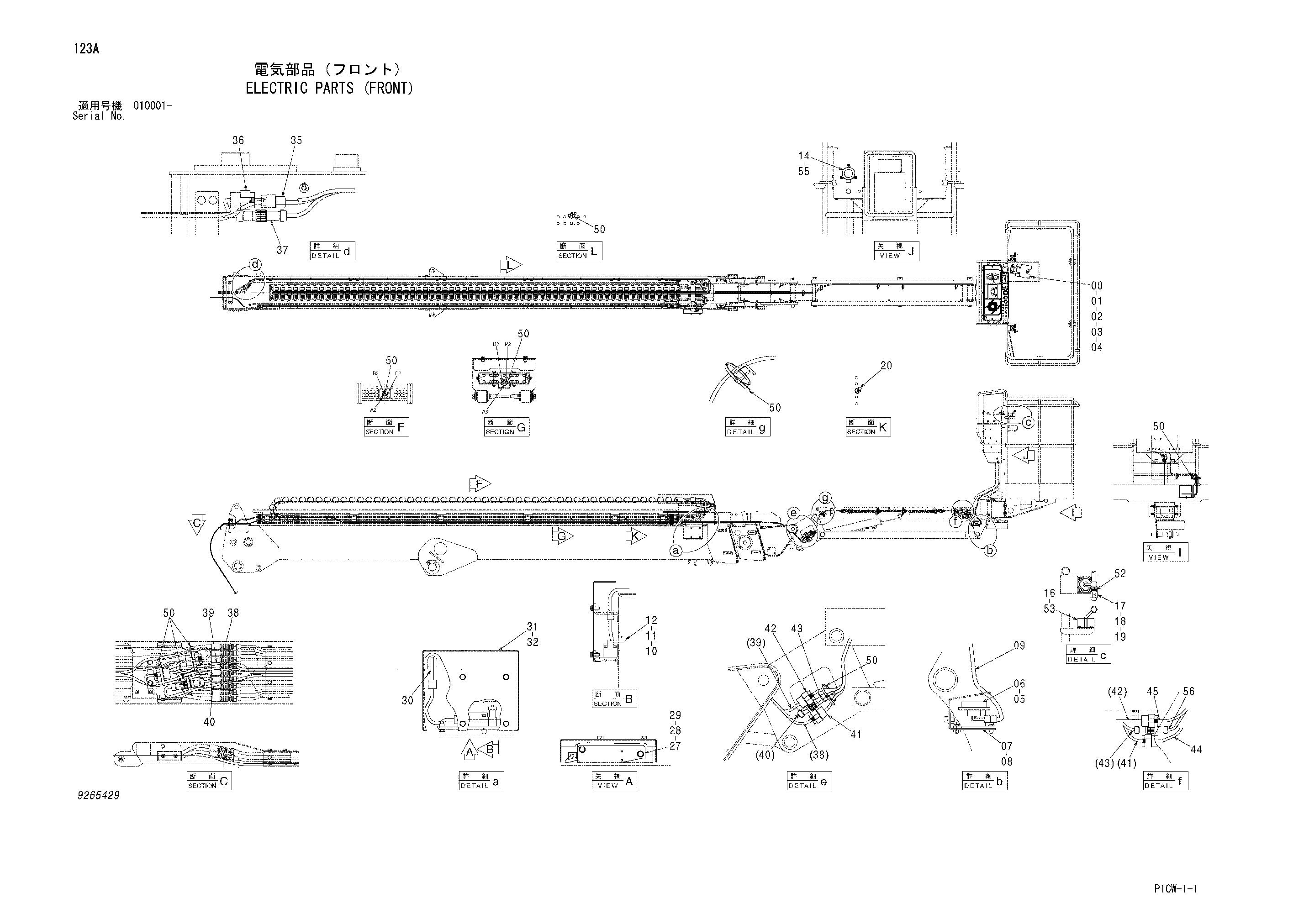

Заводская схема «Электрооборудование (передний)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4445842	Выключатель	1
00A	4467581	Выключатель микро	1
00B	4467565	Крышка	1
01	J780520	Болт с внутренним шестигранником	3
02	A590905	Пружинная шайба	3
03	A590105	Плоская шайба	6
04	M500504	Гайка	3
05	4457189	Выключатель	1
06	J680520	Винт с шайбой	2
07	9758114	Кронштейн	1
08	J260816	Болт с шайбой	2
08A	J900816	Болт	1
08B	A590108	Плоская шайба	1
09	4464979	Жгут проводов	1
10	4445840	Выключатель концевой	1
11	J780430	Болт с внутренним шестигранником	2
12	A590904	Пружинная шайба	2
14	J460620	Винт с шайбой	3
16	J670412	Винт с шайбой	8
17	4410600	Трубка	1
18	J952012	Гайка	2
19	4250811	Гайка колпачок	2
20	4055311	Ленточный зажим	8
27	9756428	Пластина	1
28	J260620	Болт с шайбой	2
28A	J900620	Болт	1
28B	A590106	Плоская шайба	1
29	J222006	Шайба	2
30	4611077	Жгут проводов	1
31	3092930	Крышка	1
32	J260614	Болт с шайбой	4
32A	J900614	Болт	1
32B	A590106	Плоская шайба	1
35	4600062	Жгут проводов	1
36	4600061	Жгут проводов	1
37	4658585	Жгут проводов	1
38	4658589	Жгут проводов	1
39	4658590	Жгут проводов	1
40	4658586	Жгут проводов	1
41	4658593	Жгут проводов	1
42	4658594	Жгут проводов	1
43	4658587	Жгут проводов	1
44	4658591	Жгут проводов	1
45	4658592	Жгут проводов	1
50	4055312	Ленточный зажим	52
52	4133363	Резиновая втулка	4
53	4669595	Датчик	2
55	4620828	Консент	1
56	4621331	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
