Электромагнитный клапан — HITACHI HX180B-2

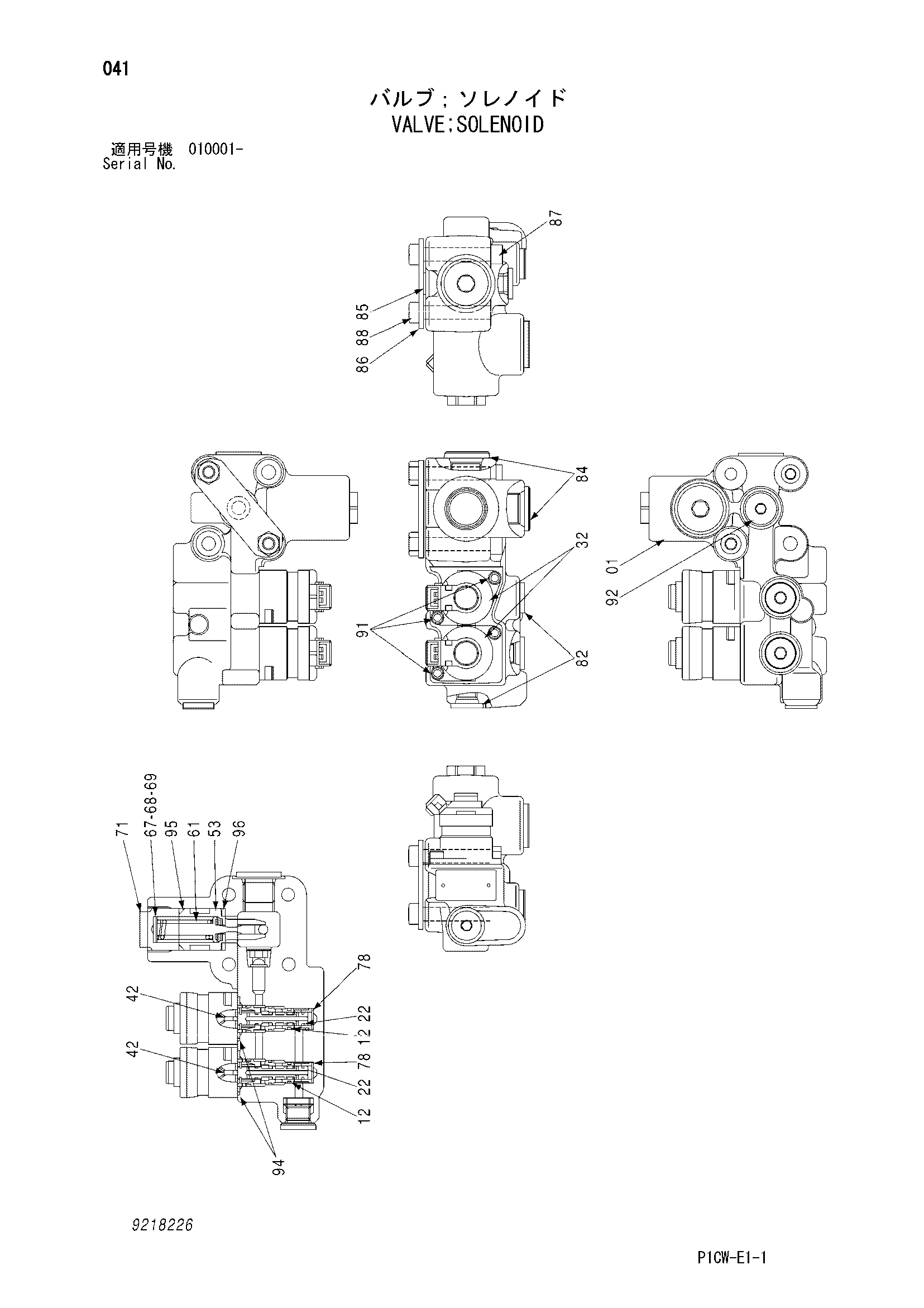

Заводская схема «Электромагнитный клапан» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9218226 | Электромагнитный клапан | 1 | |
| 01 | 9228905 | Корпус | 1 |
| 12 | 9224789 | Втулка | 2 |
| 22 | 9228785 | Золотник | 2 |
| 32 | 9229407 | Соленоид | 2 |
| 42 | 4600895 | Шток | 2 |
| 53 | 9230429 | Предохранительный клапан | 1 |
| 61 | 4604137 | Пружина | 1 |
| 67 | 4606473 | Регулировочная шайба | 1 |
| 68 | 4487297 | Регулировочная шайба | 1 |
| 69 | 4601120 | Регулировочная шайба | 1 |
| 71 | 4602816 | Пробка | 1 |
| 78 | 4489678 | Шайба | 2 |
| 82 | 9134110 | Пробка | 3 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 9134112 | Пробка | 2 |
| 84A | 4506418 | Уплотнительное кольцо | 1 |
| 85 | 2046799 | Пробка | 1 |
| 86 | 4603499 | Пластина | 1 |
| 87 | M340856 | Болт с внутренним шестигранником | 2 |
| 88 | 4618211 | Гайка | 2 |
| 91 | M340513 | Болт с внутренним шестигранником | 4 |
| 92 | 9230458 | Пробка | 1 |
| 94 | 4484114 | Уплотнительное кольцо | 2 |
| 95 | 4487138 | Уплотнительное кольцо | 1 |
| 96 | 4487648 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
