Стрела (3) — HITACHI HX180B-2

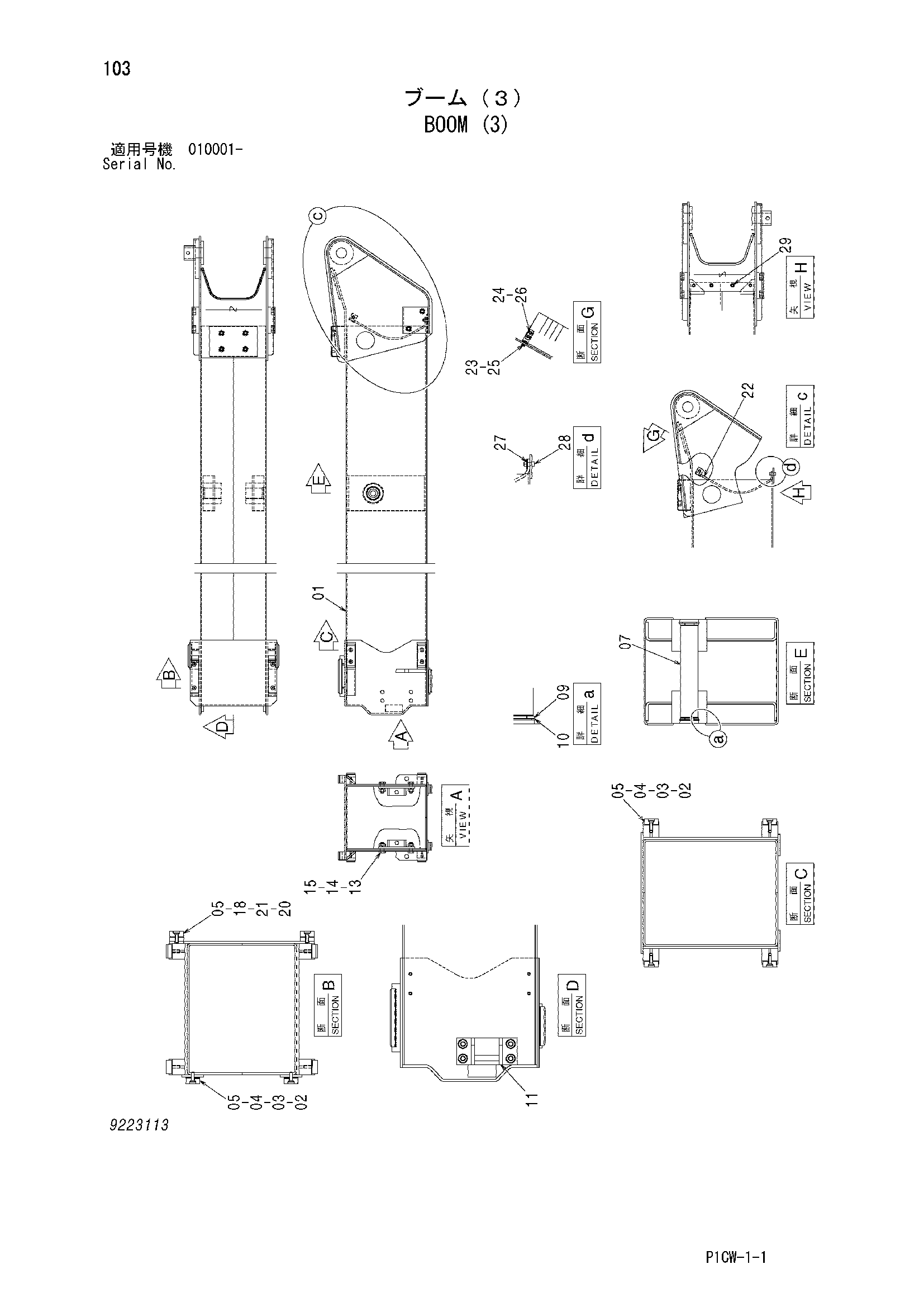

Заводская схема «Стрела (3)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6021230 | Стрела | 1 |
| 02 | 4404887 | Пластина скольжение | 6 |
| 03 | 4405074 | Регулировочная шайба 1.0mm | 8 |
| 04 | 4405075 | Регулировочная шайба 0.5mm | 8 |
| 05 | M470620 | Болт | 16 |
| 07 | 4488497 | Палец | 1 |
| 09 | 4409849 | Пластина | 2 |
| 10 | 991859 | Стопорное кольцо | 2 |
| 11 | 8072885 | Кронштейн | 2 |
| 13 | J901030 | Болт | 8 |
| 14 | A590910 | Пружинная шайба | 12 |
| 15 | J950010 | Гайка | 12 |
| 18 | 4405072 | Регулировочная шайба | 2 |
| 20 | 4404886 | Пластина скольжение | 2 |
| 21 | 4405073 | Регулировочная шайба | 2 |
| 22 | 4606123 | Резиновая прокладка | 2 |
| 23 | 9761533 | Кронштейн | 2 |
| 24 | 4611599 | Пластина | 2 |
| 25 | J260616 | Болт с шайбой | 2 |
| 25A | J900616 | Болт | 1 |
| 25B | A590106 | Плоская шайба | 1 |
| 26 | J780616 | Болт с внутренним шестигранником | 4 |
| 27 | 9761628 | Кронштейн | 1 |
| 28 | J780616 | Болт с внутренним шестигранником | 4 |
| 29 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
