Основные гидролинии — HITACHI HX180B-2

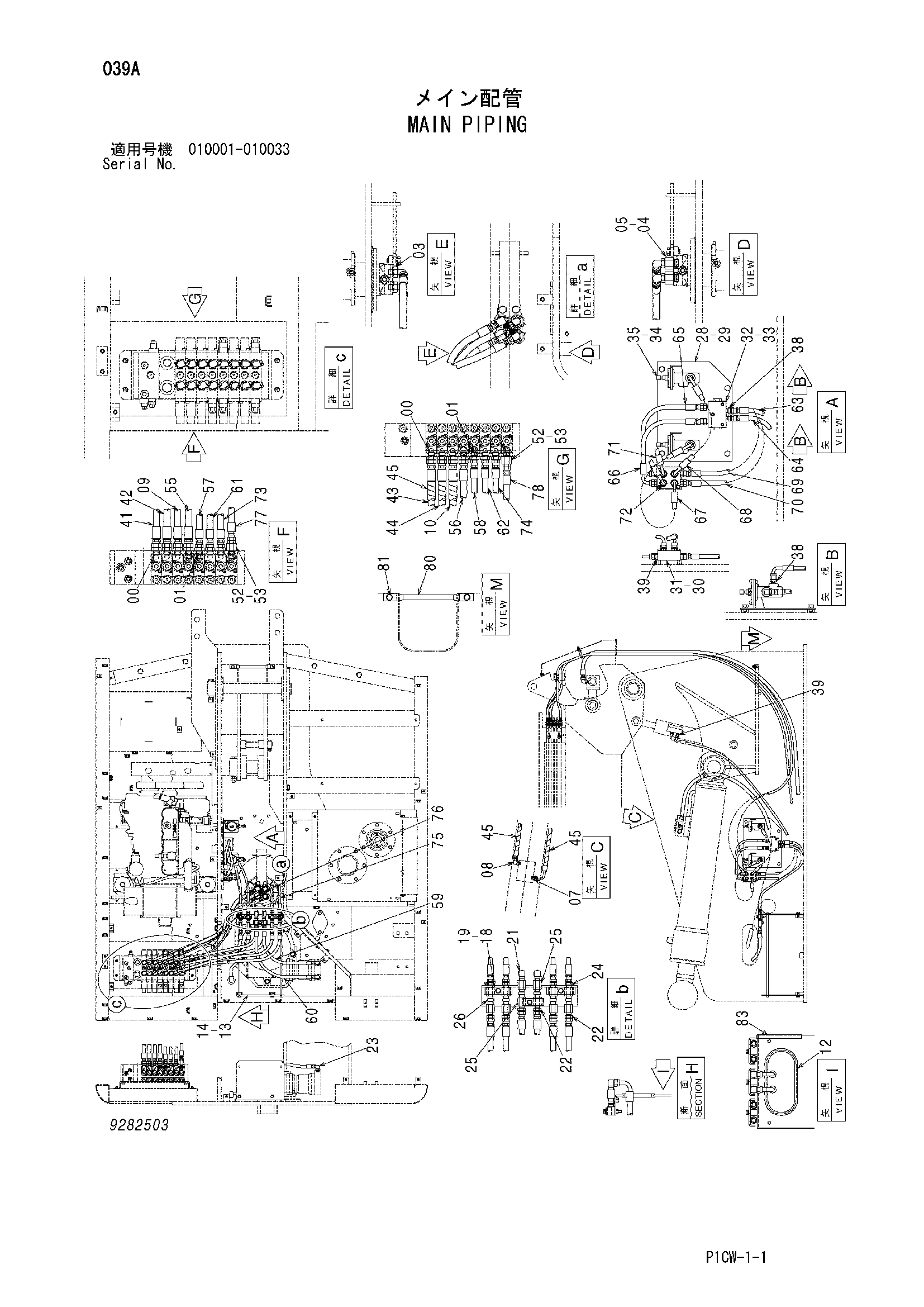

Заводская схема «Основные гидролинии» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 8 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852143 | Адаптер | 6 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4353073 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4263450 | Переходник S | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852134 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852334 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4489489 | Шланг | 1 |
| 10 | 4489490 | Шланг | 1 |
| 12 | 4600248 | Резиновая втулка | 1 |
| 13 | 8091266 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 18 | 9758709 | Хомут | 3 |
| 19 | J780855 | Болт с внутренним шестигранником | 3 |
| 21 | 4154657 | Угловой штуцер | 2 |
| 22 | 4154652 | Адаптер | 6 |
| 23 | A852333 | Угловой штуцер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4215649 | Адаптер | 4 |
| 25 | 94-0676 | Разъём S | 12 |
| 26 | 94-1702 | Адаптер | 6 |
| 28 | 8091267 | Кронштейн | 1 |
| 29 | J271016 | Болт с шайбой | 4 |
| 29A | J901016 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4459841 | Коллектор | 1 |
| 31 | J260650 | Болт с шайбой | 4 |
| 31A | J900650 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 32 | 4454256 | Обратный клапан | 1 |
| 33 | J780660 | Болт с внутренним шестигранником | 3 |
| 34 | 4457192 | Предохранительный клапан | 2 |
| 35 | J780616 | Болт с внутренним шестигранником | 4 |
| 38 | 4154651 | Адаптер | 6 |
| 39 | A852122 | Адаптер | 10 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4489485 | Шланг | 1 |
| 42 | 4489486 | Шланг | 1 |
| 43 | 4489487 | Шланг | 1 |
| 44 | 4489488 | Шланг | 1 |
| 45 | 4327294 | Защитный кожух | 13 |
| 52 | 4263452 | Переходник S | 2 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A852132 | Адаптер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4489491 | Шланг | 1 |
| 56 | 4489492 | Шланг | 1 |
| 57 | 4489493 | Шланг | 1 |
| 58 | 4489494 | Шланг | 1 |
| 59 | 4489495 | Шланг | 1 |
| 60 | 4489496 | Шланг | 1 |
| 61 | 4489497 | Шланг | 1 |
| 62 | 4489498 | Шланг | 1 |
| 63 | 4489499 | Шланг | 1 |
| 64 | 4489500 | Шланг | 1 |
| 65 | 4489501 | Шланг | 1 |
| 66 | 4489502 | Шланг | 1 |
| 67 | 4489503 | Шланг | 1 |
| 68 | 4489504 | Шланг | 1 |
| 69 | 4489505 | Шланг | 1 |
| 70 | 4489506 | Шланг | 1 |
| 71 | 4489507 | Шланг | 1 |
| 72 | 4489508 | Шланг | 1 |
| 73 | 4489509 | Шланг | 1 |
| 74 | 4489510 | Шланг | 1 |
| 75 | 4489511 | Шланг | 1 |
| 76 | 4489512 | Шланг | 1 |
| 77 | 4489513 | Шланг | 1 |
| 78 | 4489514 | Шланг | 1 |
| 80 | 4600047 | Стойка | 1 |
| 81 | J271030 | Болт с шайбой | 2 |
| 81A | J901030 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 83 | 4667559 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
