Облицовка (4) — HITACHI HX180B-2

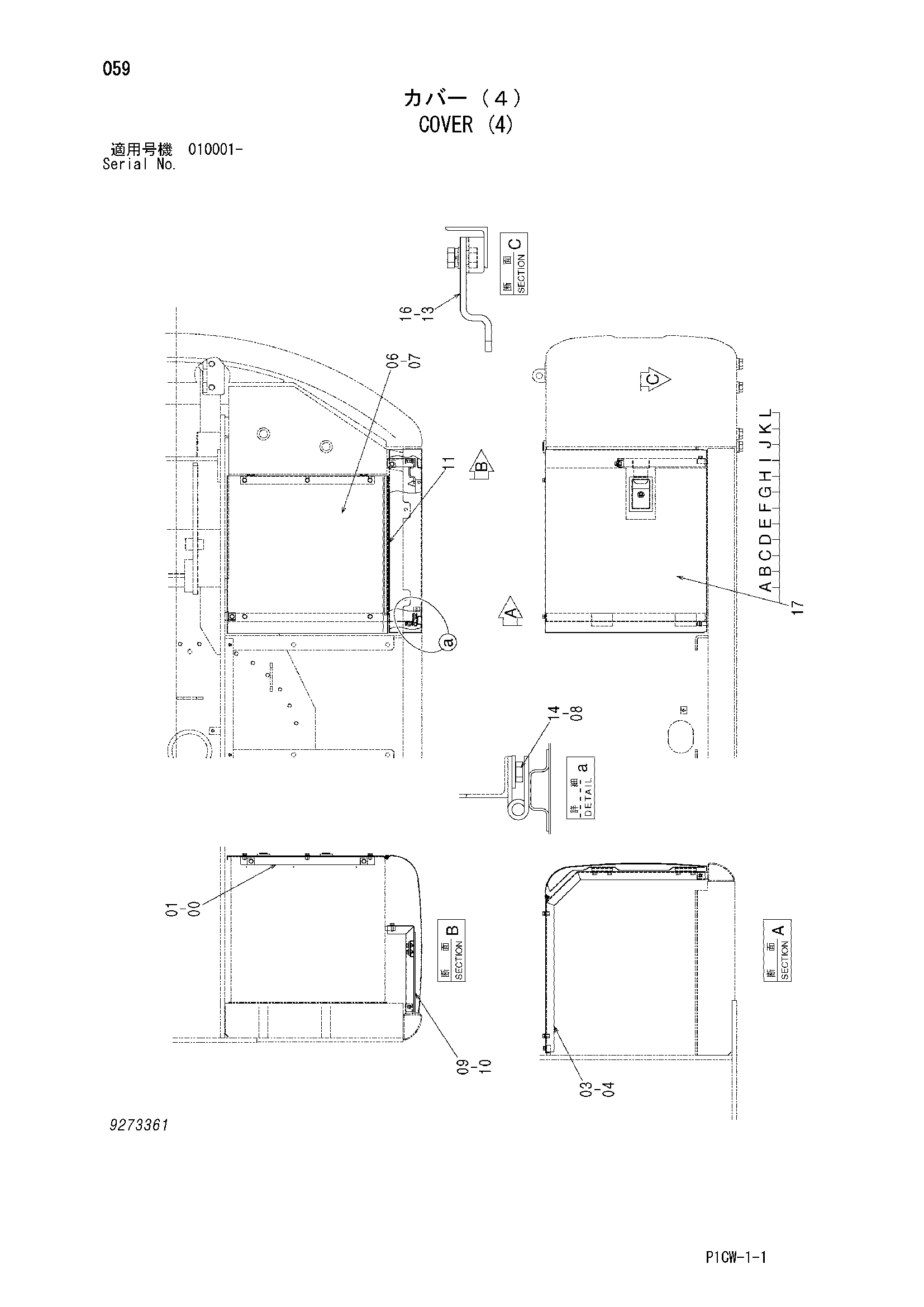

Заводская схема «Облицовка (4)» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091178 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 7043928 | Опора | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 2049067 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 5 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J217083 | Шайба | 4 |
| 09 | 8091092 | Опора | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4609333 | Уплотнительная окантовка | 1 |
| 13 | 4449262 | Ограничитель | 1 |
| 14 | J901025 | Болт | 4 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 7055209 | Дверь-в сборе | 1 |
| 17A | 5012035 | Дверь | 1 |
| 17B | 4341788 | Стойка | 1 |
| 17C | A590108 | Плоская шайба | 1 |
| 17D | 4022697 | Стопорный палец | 1 |
| 17E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 17F | 4463592 | Резиновая прокладка | 1 |
| 17G | 4463593 | Резиновая прокладка | 1 |
| 17H | 4461342 | Зажим | 1 |
| 17I | 4635520 | Резиновая прокладка | 1 |
| 17J | 4635521 | Резиновая прокладка | 1 |
| 17K | 4635522 | Резиновая прокладка | 1 |
| 17L | 4636625 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
