Крышка двигателя — HITACHI HX180B-2

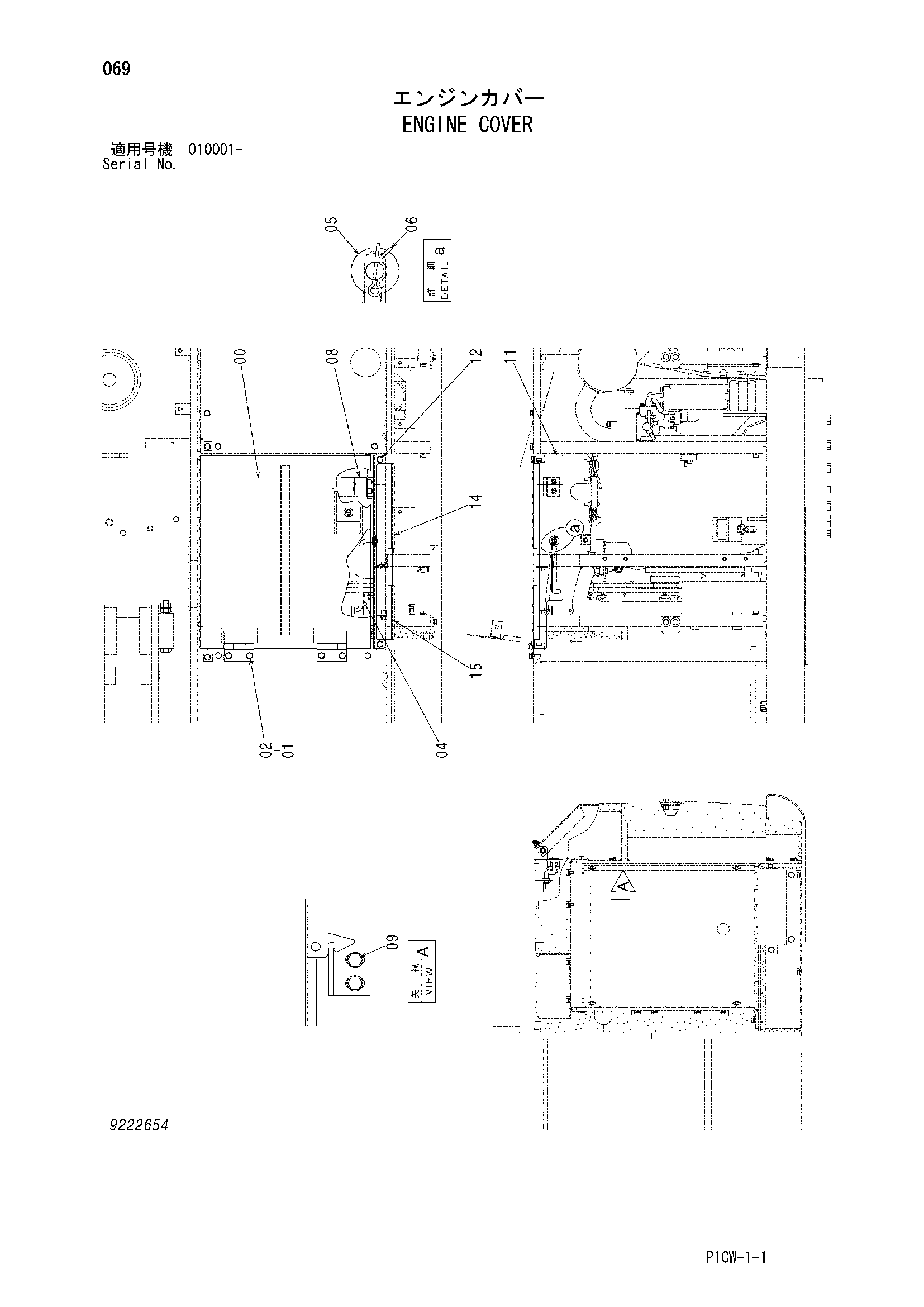

Заводская схема «Крышка двигателя» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043813 | Крышка | 1 |
| 01 | A590110 | Плоская шайба | 4 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 9747082 | Стойка | 1 |
| 05 | 449490 | Плоская шайба | 2 |
| 06 | 4022699 | Стопорный палец | 2 |
| 08 | 4276410 | Ограничитель | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 8090984 | Опора | 1 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4488789 | Уплотнительная окантовка | 1 |
| 15 | 4488790 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
