Рама — HITACHI HX180B-2

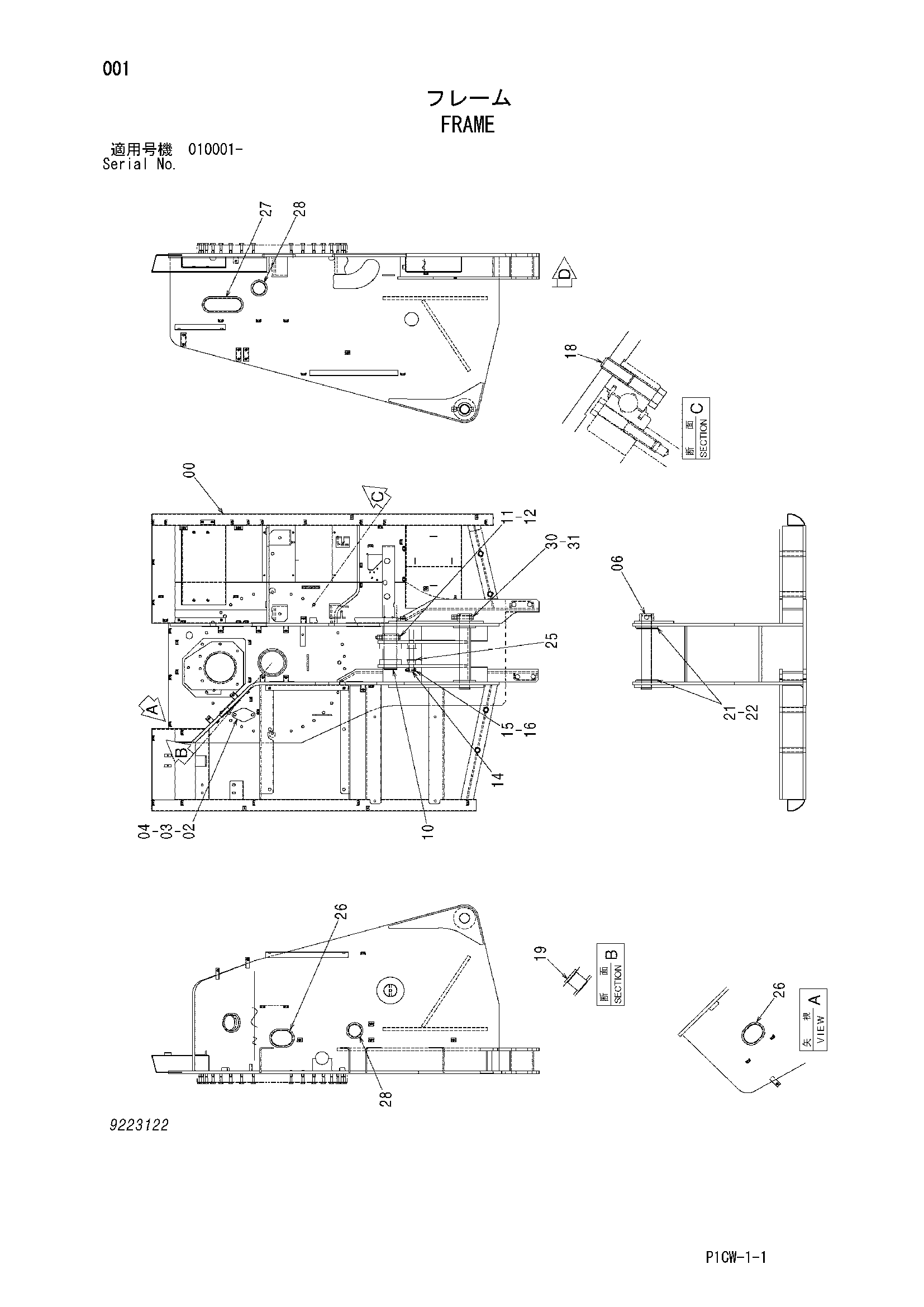

Заводская схема «Рама» для HITACHI HX180B-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008778 | Рама основной | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3097461 | Палец | 1 |
| 10 | 3097576 | Палец | 1 |
| 11 | 4340803 | Болт | 1 |
| 12 | J950020 | Гайка | 2 |
| 14 | 4488968 | Палец | 1 |
| 15 | J921070 | Болт | 1 |
| 16 | J950010 | Гайка | 2 |
| 18 | J921890 | Болт | 31 |
| 19 | 4334971 | Установочный штифт | 3 |
| 21 | 4361293 | Упорная пластина 1.0mm | 4 |
| 22 | 4361294 | Упорная пластина 2.0mm | 4 |
| 25 | 4367640 | Регулировочная шайба 0.8mm | 2 |
| 26 | 4191978 | Резиновая втулка | 2 |
| 27 | 4439091 | Резиновая втулка | 1 |
| 28 | 4191977 | Резиновая втулка | 2 |
| 30 | 4435125 | Стопорный палец | 1 |
| 31 | J950020 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
