Всасывающие трубопроводы — HITACHI HX180B

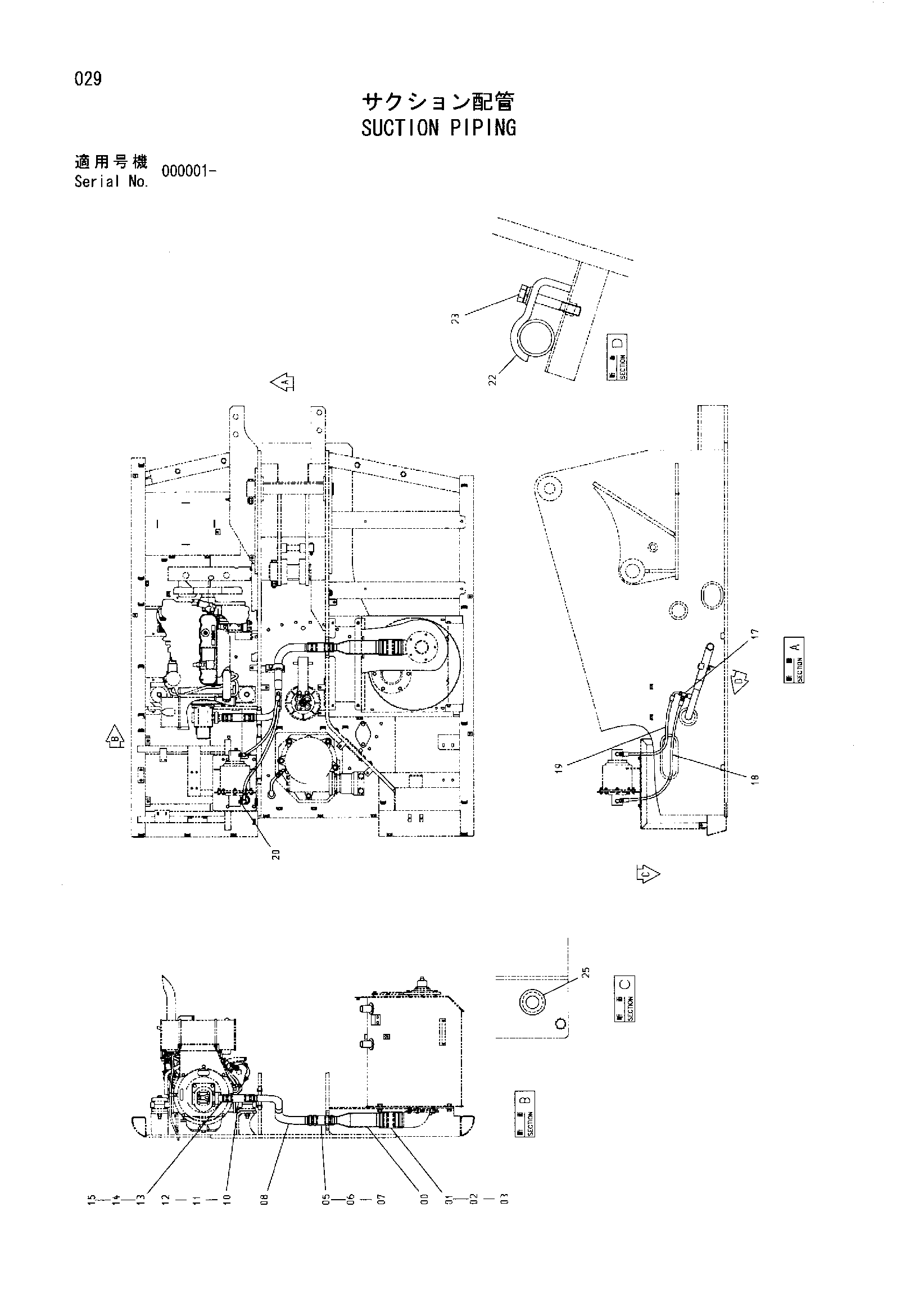

Заводская схема «Всасывающие трубопроводы» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8076651 | Всасывающая трубка | 1 |
| 01 | 4352532 | Резиновый шланг | 1 |
| 02 | 4507397 | Хомут шланга | 2 |
| 03 | 4283535 | Хомут шланга | 2 |
| 05 | 4103252 | Резиновый шланг | 1 |
| 06 | 4504198 | Хомут шланга | 2 |
| 07 | 4282477 | Хомут шланга | 2 |
| 08 | 8091265 | Трубка | 1 |
| 10 | 4080206 | Резиновый шланг | 1 |
| 11 | 4505385 | Хомут шланга | 2 |
| 12 | 4282474 | Хомут шланга | 2 |
| 13 | 9760321 | Всасывающая трубка | 1 |
| 14 | A811040 | Уплотнительное кольцо | 1 |
| 15 | J781240 | Болт с внутренним шестигранником | 4 |
| 17 | A852433 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4489467 | Шланг | 1 |
| 19 | 4489468 | Шланг | 1 |
| 20 | A852333 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4053697 | Хомут трубки | 1 |
| 23 | J021275 | Болт с шайбой | 1 |
| 25 | 4279256 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
