Крышка(4) — HITACHI HX180B

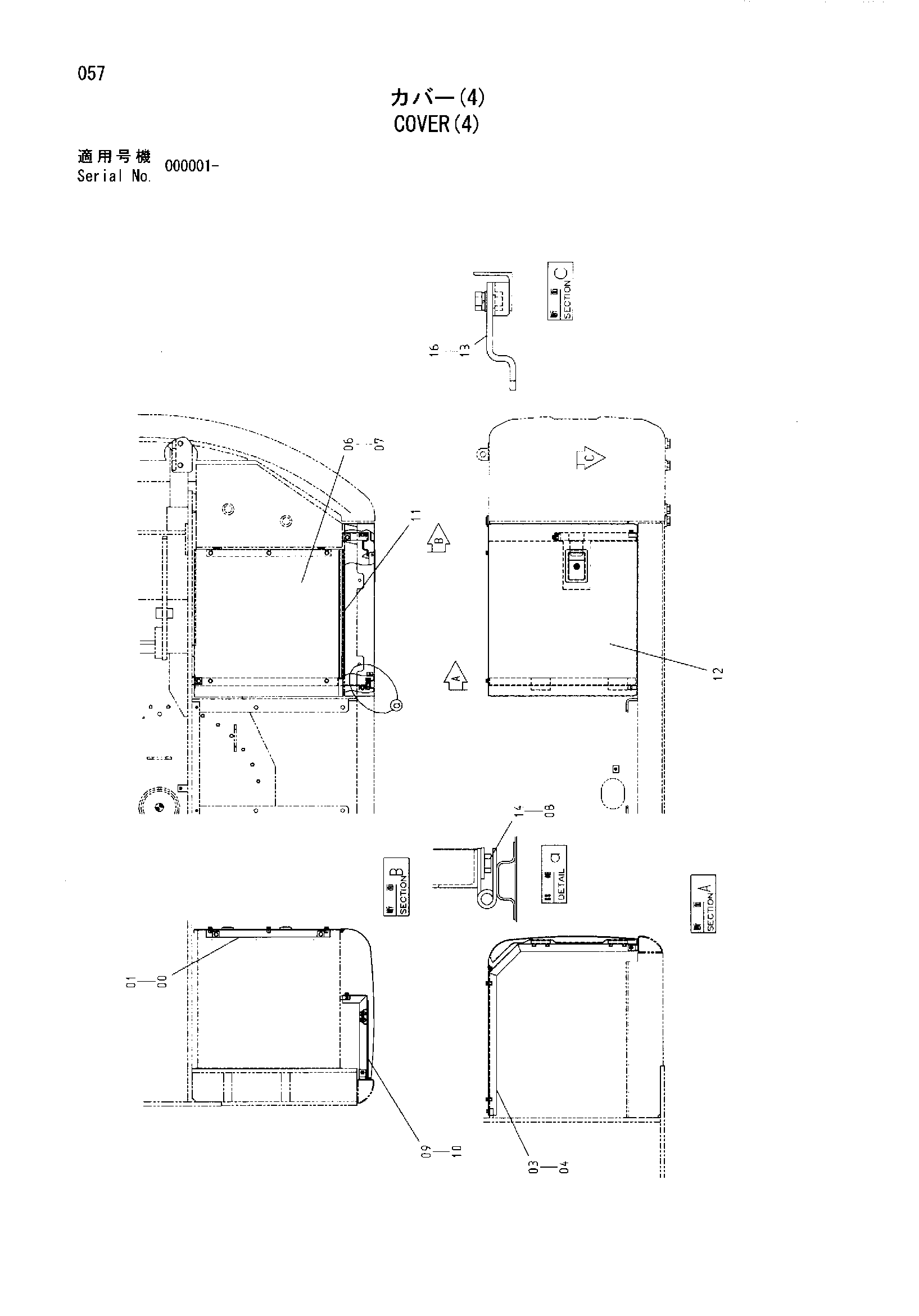

Заводская схема «Крышка(4)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091178 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 03 | 7043928 | Опора | 1 |
| 04 | J021030 | Болт с шайбой | 2 |
| 06 | 2049067 | Крышка | 1 |
| 07 | J021030 | Болт с шайбой | 5 |
| 08 | J217083 | Шайба | 4 |
| 09 | 8091092 | Опора | 1 |
| 10 | J021030 | Болт с шайбой | 2 |
| 11 | 4609333 | Уплотнительная окантовка | 1 |
| 12 | 9206192 | Дверь-в сборе | 1 |
| 12A | 5007555 | Дверь | 1 |
| 12B | 4461780 | Резиновая прокладка | 1 |
| 12C | 4341788 | Стойка | 1 |
| 12D | A590108 | Плоская шайба | 1 |
| 12E | 4022697 | Стопорный палец | 1 |
| 12F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 12G | 4463592 | Резиновая прокладка | 1 |
| 12H | 4463593 | Резиновая прокладка | 1 |
| 12I | 4461342 | Зажим | 1 |
| 13 | 4449262 | Ограничитель | 1 |
| 14 | J901025 | Болт | 4 |
| 16 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
