Баскет трубопроводы — HITACHI HX180B

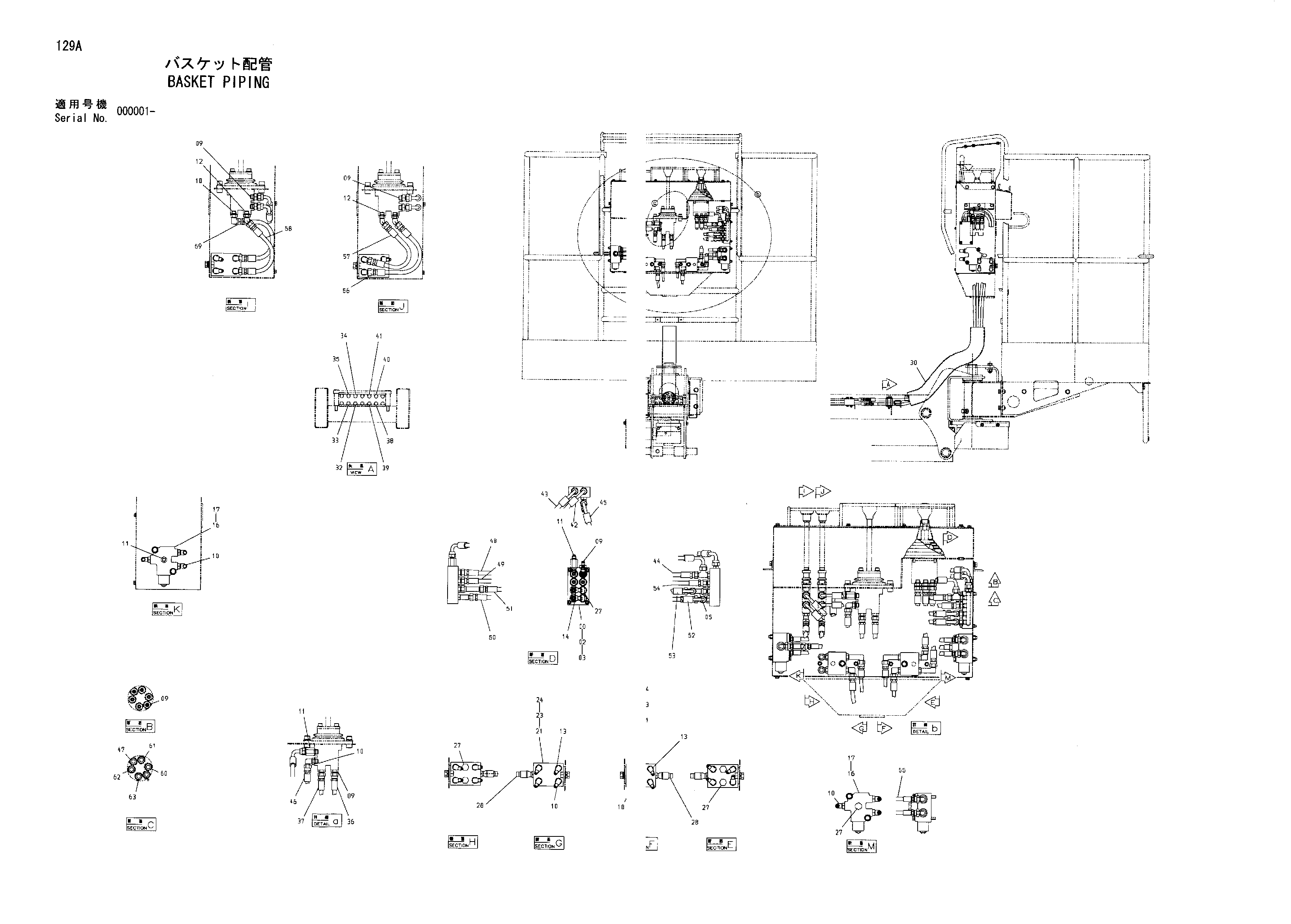

Заводская схема «Баскет трубопроводы» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082832 | Коллектор | 1 |
| 02 | J770645 | Болт с внутренним шестигранником | 4 |
| 03 | J252106 | Пружинная шайба | 4 |
| 05 | 4252786 | Тройник | 1 |
| 09 | 4200465 | Адаптер | 17 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 16 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4270517 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4193826 | Угловой штуцер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4279119 | Угловой штуцер | 8 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4203171 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4222709 | Электромагнитный клапан | 2 |
| 17 | J080865 | Болт с шайбой | 4 |
| 21 | 4314477 | Челночный клапан | 2 |
| 23 | 9754230 | Седло винта | 2 |
| 24 | J051020 | Болт с шайбой | 8 |
| 27 | 4093624 | Пробка | 7 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4333040 | Выключатель | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4351175 | Шланг | 2 |
| 32 | 4489274 | Шланг | 1 |
| 33 | 4489275 | Шланг | 1 |
| 34 | 4489276 | Шланг | 1 |
| 35 | 4489277 | Шланг | 1 |
| 36 | 4489278 | Шланг | 1 |
| 37 | 4489279 | Шланг | 1 |
| 38 | 4489280 | Шланг | 1 |
| 39 | 4489281 | Шланг | 1 |
| 40 | 4489282 | Шланг | 1 |
| 41 | 4489283 | Шланг | 1 |
| 42 | 4489284 | Шланг | 1 |
| 43 | 4489285 | Шланг | 1 |
| 44 | 4489286 | Шланг | 1 |
| 45 | 4489287 | Шланг | 1 |
| 46 | 4489288 | Шланг | 1 |
| 47 | 4489289 | Шланг | 1 |
| 48 | 4489290 | Шланг | 1 |
| 49 | 4489291 | Шланг | 1 |
| 50 | 4489292 | Шланг | 1 |
| 51 | 4489293 | Шланг | 1 |
| 52 | 4489294 | Шланг | 1 |
| 53 | 4489295 | Шланг | 1 |
| 54 | 4489296 | Шланг | 1 |
| 55 | 4489297 | Шланг | 1 |
| 56 | 4489298 | Шланг | 1 |
| 57 | 4489299 | Шланг | 1 |
| 58 | 4489300 | Шланг | 1 |
| 59 | 4489301 | Шланг | 1 |
| 60 | 4489302 | Шланг | 1 |
| 61 | 4489303 | Шланг | 1 |
| 62 | 4489304 | Шланг | 1 |
| 63 | 4489305 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
