Електр детали (передний) — HITACHI HX180B

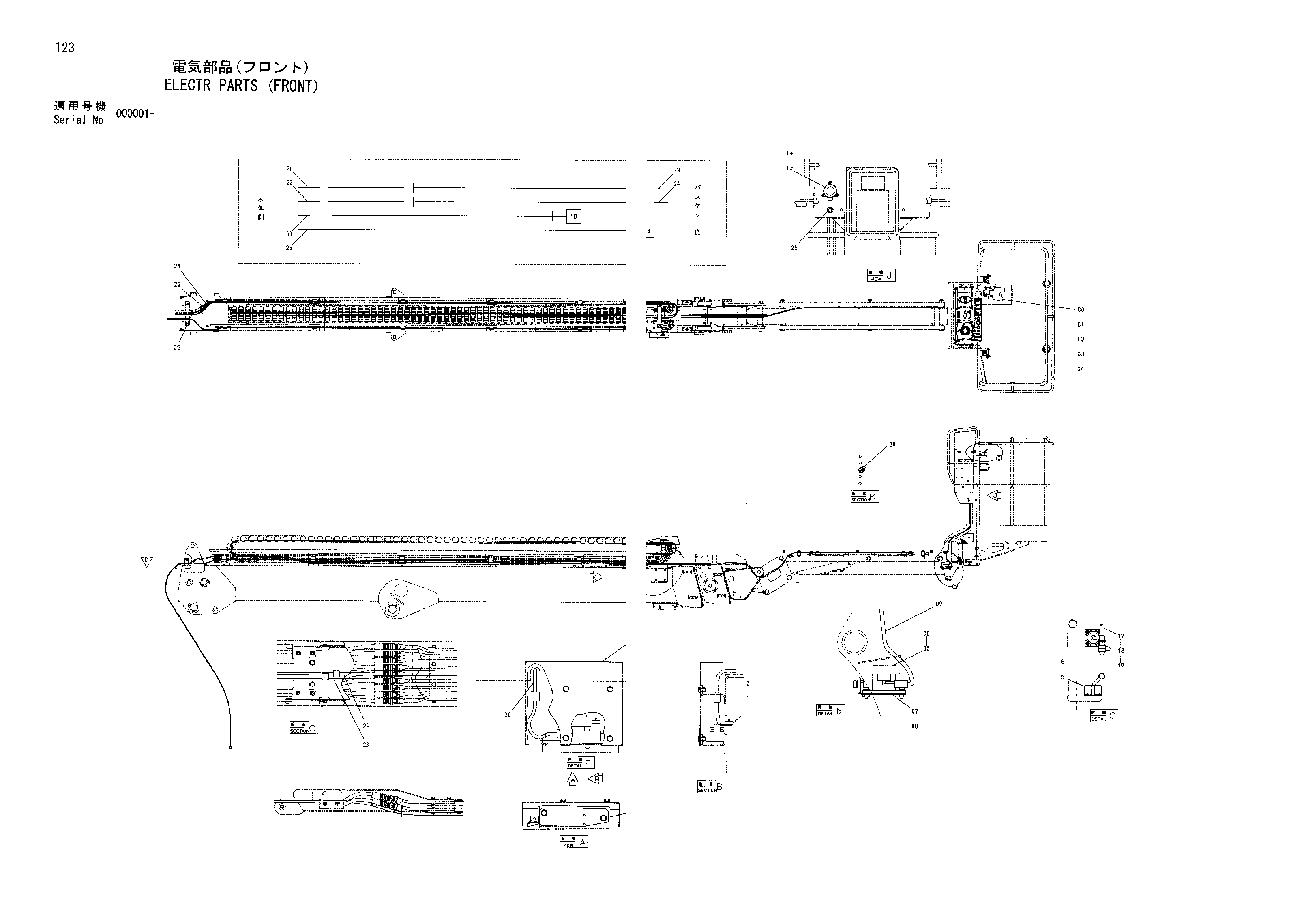

Заводская схема «Електр детали (передний)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4445842 | Выключатель | 1 |
| 01 | J770520 | Болт с внутренним шестигранником | 3 |
| 02 | J252105 | Пружинная шайба | 3 |
| 03 | J253105 | Плоская шайба | 6 |
| 04 | J231105 | Гайка | 3 |
| 05 | 4457189 | Выключатель | 1 |
| 06 | J680520 | Винт с шайбой | 2 |
| 07 | 9758114 | Кронштейн | 1 |
| 08 | J090816 | Болт с шайбой | 2 |
| 09 | 4464979 | Жгут проводов | 1 |
| 10 | 4445840 | Выключатель концевой | 1 |
| 11 | J780430 | Болт с внутренним шестигранником | 2 |
| 12 | J252104 | Пружинная шайба | 2 |
| 13 | 4478732 | Выпускной | 1 |
| 14 | J460620 | Винт с шайбой | 3 |
| 15 | 4403892 | Датчик | 2 |
| 16 | J670412 | Винт с шайбой | 8 |
| 17 | 4410600 | Трубка | 1 |
| 18 | J952012 | Гайка | 2 |
| 19 | 4250811 | Гайка колпачок | 2 |
| 20 | 4055311 | Ленточный зажим | 8 |
| 21 | 4600062 | Жгут проводов | 1 |
| 22 | 4600061 | Жгут проводов | 1 |
| 23 | 4600054 | Жгут проводов | 1 |
| 24 | 4600057 | Жгут проводов | 1 |
| 25 | 4600049 | Жгут проводов | 1 |
| 26 | 4263944 | Резиновая втулка | 1 |
| 27 | 9756428 | Пластина | 1 |
| 28 | J080620 | Болт с шайбой | 2 |
| 29 | J254006 | Шайба | 2 |
| 30 | 4611077 | Жгут проводов | 1 |
| 31 | 3092930 | Крышка | 1 |
| 32 | J090616 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
