Крышка(6) — HITACHI HX180B

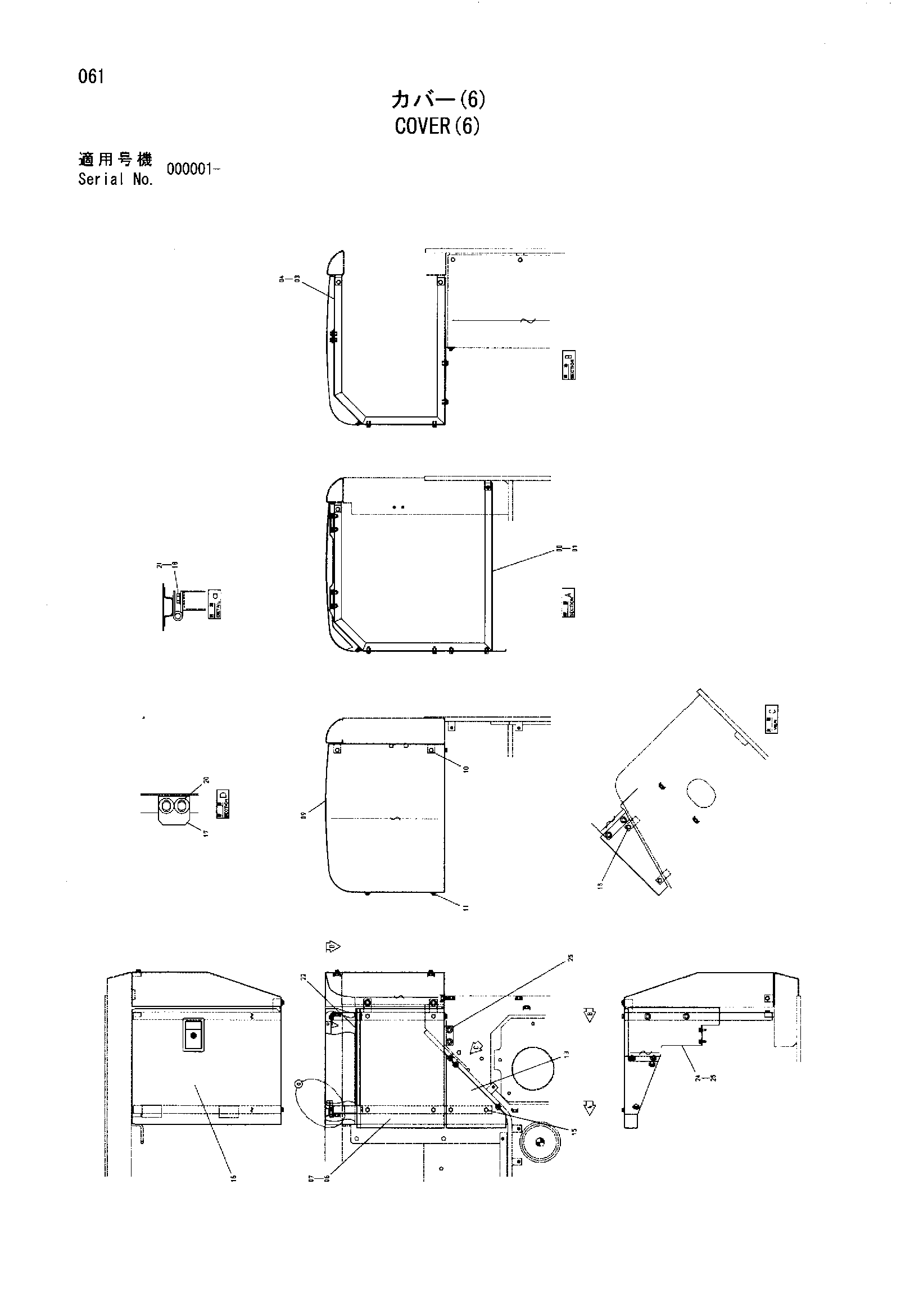

Заводская схема «Крышка(6)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7043949 | Опора | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 03 | 8091177 | Опора | 1 |
| 04 | J021030 | Болт с шайбой | 2 |
| 06 | 2049066 | Крышка | 1 |
| 07 | J021030 | Болт с шайбой | 4 |
| 09 | 7043857 | Крышка | 1 |
| 10 | J021030 | Болт с шайбой | 3 |
| 11 | J031030 | Болт с шайбой | 2 |
| 13 | 8091176 | Крышка | 1 |
| 15 | J021030 | Болт с шайбой | 4 |
| 16 | 9206193 | Дверь-в сборе RAD | 1 |
| 16A | 5007556 | Дверь | 1 |
| 16B | 4461782 | Резиновая прокладка | 1 |
| 16C | 4458070 | Резиновая прокладка | 1 |
| 16D | 4458071 | Резиновая прокладка | 1 |
| 16E | 4341788 | Стойка | 1 |
| 16F | A590108 | Плоская шайба | 1 |
| 16G | 4022697 | Стопорный палец | 1 |
| 16H | 4409396 | Гидроцилиндр. блокировка | 1 |
| 16I | 4461342 | Зажим | 1 |
| 17 | 4455694 | Ограничитель | 1 |
| 18 | J901025 | Болт | 4 |
| 20 | J031030 | Болт с шайбой | 2 |
| 21 | J217083 | Шайба | 4 |
| 22 | 4488993 | Уплотнительная окантовка | 1 |
| 24 | 3097674 | Крышка | 1 |
| 25 | J031025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
