Управление короб — HITACHI HX180B

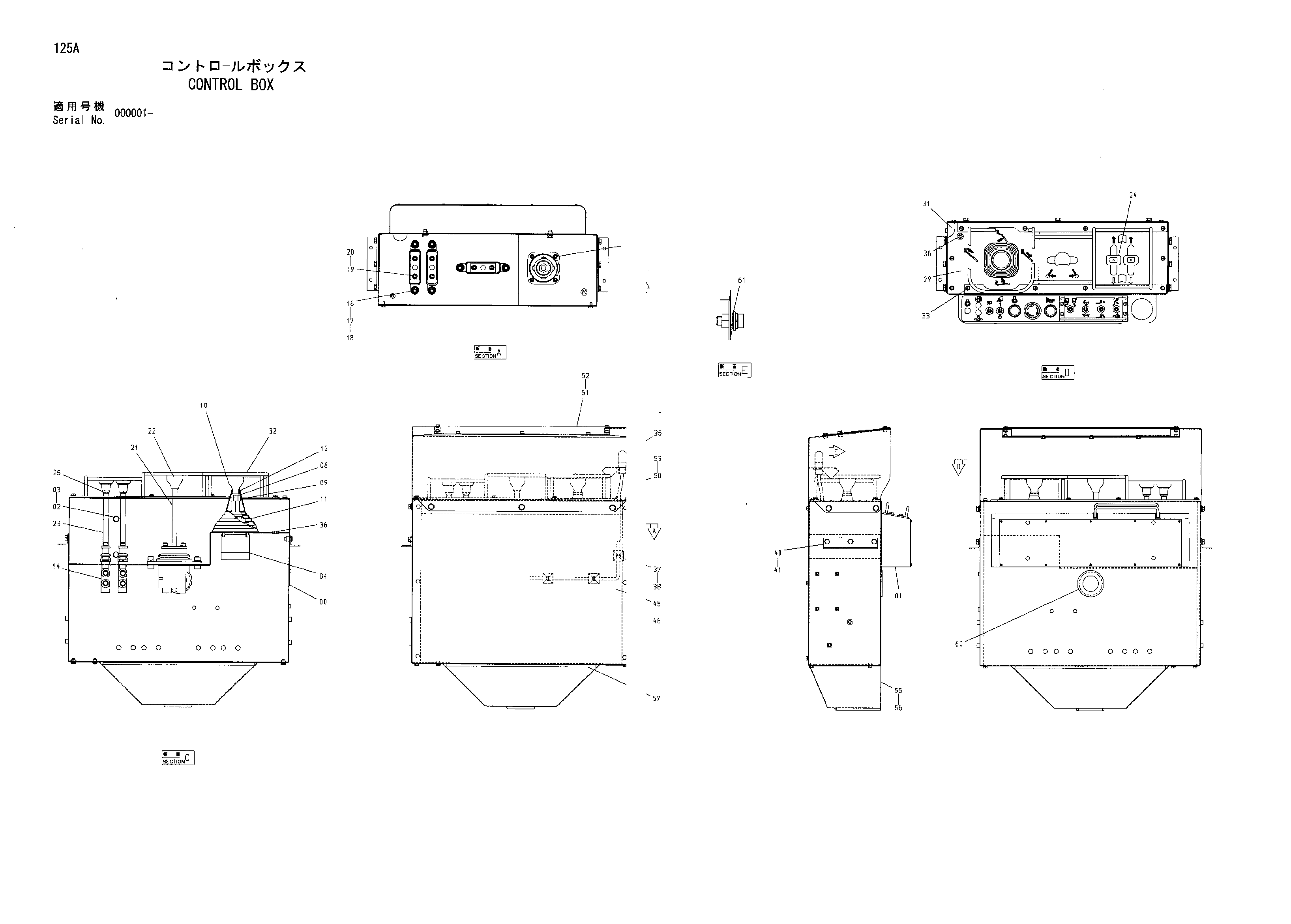

Заводская схема «Управление короб» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008819	Короб управление	1
01	4488038	Короб управление	1
02	J040816	Болт с шайбой	4
03	J253108	Плоская шайба	4
04	4428346	Пилотный клапан	1
04	4489240	Пилотный клапан	1
06	J770630	Болт с внутренним шестигранником	4
07	J252106	Пружинная шайба	4
08	4428421	Рычаг	1
09	J231214	Гайка	1
10	4117704	Рукоятка	1
11	3069894	Защитный чехол	1
12	4264107	Уплотнение колпачок	1
14	4428347	Пилотный клапан	3
14	4489241	Пилотный клапан	3
16	J771025	Болт с внутренним шестигранником	6
17	J252210	Пружинная шайба	6
18	J253110	Плоская шайба	6
19	J770816	Болт с внутренним шестигранником	6
20	J252108	Пружинная шайба	6
21	9750626	Рычаг	1
22	4117704	Рукоятка	1
23	9750625	Рычаг	2
24	3068261	Рукоятка	2
25	4321193	Гайка	2
29	1031100	Информационная табличка	1
31	3087725	Пластина	1
32	8079969	Направляющая	1
33	J680616	Винт с шайбой	11
35	4488943	Фонарь	1
36	4440778	Резиновая втулка	2
37	4375828	Зажим провод	3
38	4326365	Ленточный зажим	3
40	4409891	Кронштейн	2
41	J040820	Болт с шайбой	6
45	4456920	Крышка	1
46	J080612	Болт с шайбой	6
50	7037461	Крышка	1
51	4439652	Пластина	1
52	J680612	Винт с шайбой	7
53	J090816	Болт с шайбой	7
55	8078124	Крышка	1
56	J080612	Болт с шайбой	4
57	4444335	Резиновая прокладка	1
60	4431608	Амортизатор	1
61	4444261	Шайба зуб	1
