Пилотные гидролинии (1) — HITACHI HX180B

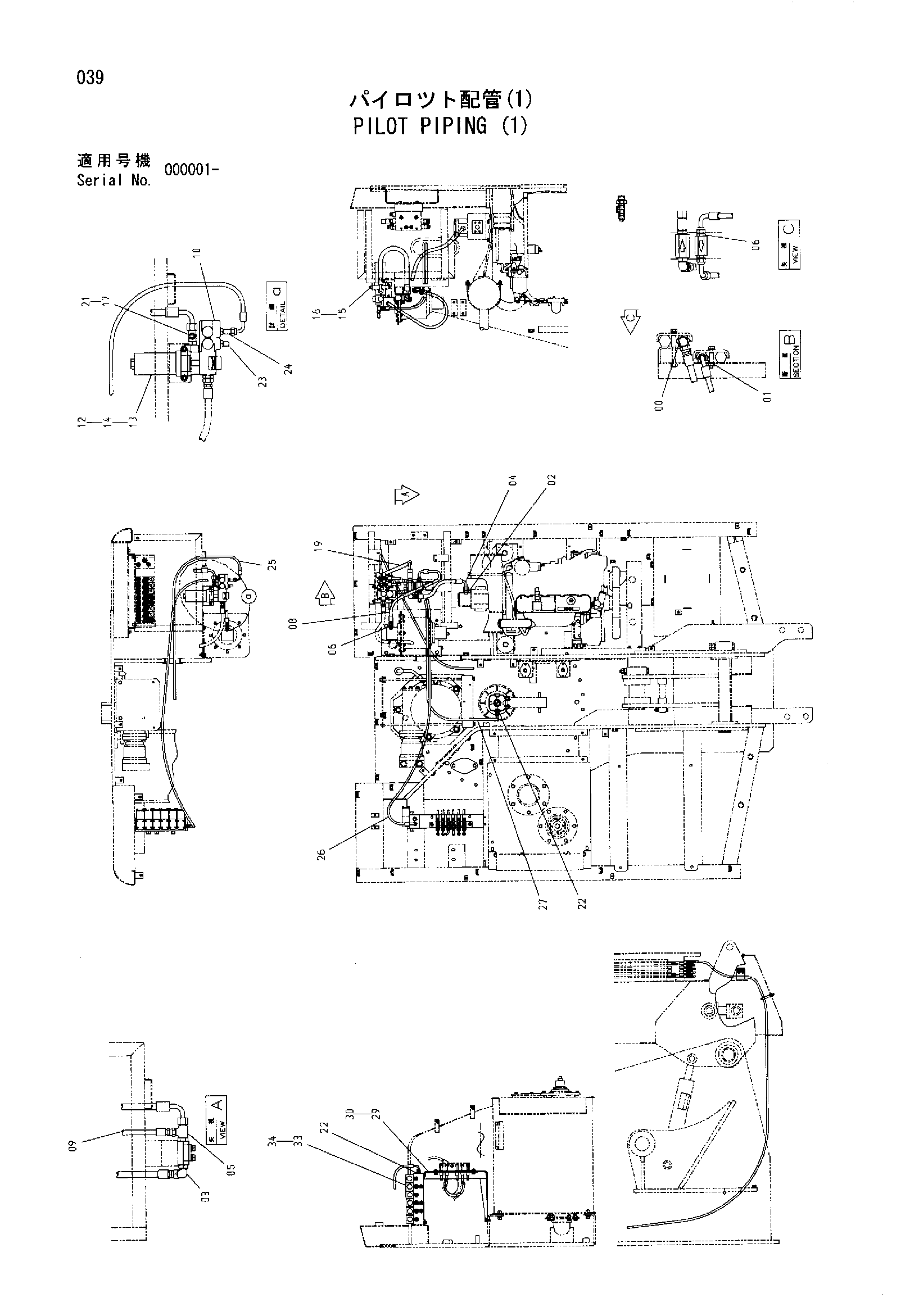

Заводская схема «Пилотные гидролинии (1)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4241707 | Обратный клапан | 1 |
| 01 | 4404795 | Обратный клапан | 1 |
| 02 | A852144 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852344 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4489515 | Шланг | 1 |
| 05 | 4303003 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4489516 | Шланг | 1 |
| 09 | 4489517 | Шланг | 1 |
| 10 | 4422578 | Электромагнитный клапан | 1 |
| 12 | 4506416 | Уплотнительное кольцо | 1 |
| 13 | 4330227 | Масляный фильтр | 1 |
| 13A | 4370435 | Фильтрующий элемент | 1 |
| 13B | 4191301 | Фильтрующий элемент | 1 |
| 13C | A811060 | Уплотнительное кольцо | 1 |
| 14 | J780855 | Болт с внутренним шестигранником | 4 |
| 15 | J901004 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | 4280596 | TEE: S | 1 |
| 19 | 4489518 | Шланг | 1 |
| 21 | 94-2022 | Пробка | 1 |
| 22 | A852122 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852422 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4489520 | Шланг | 1 |
| 26 | 4489521 | Шланг | 1 |
| 27 | 4489522 | Шланг | 1 |
| 29 | 8091270 | Кронштейн | 1 |
| 30 | J051025 | Болт с шайбой | 2 |
| 33 | 4488994 | Блок | 1 |
| 33A | 4612365 | Электромагнитный клапан | 6 |
| 34 | J050820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
