Баскет — HITACHI HX180B

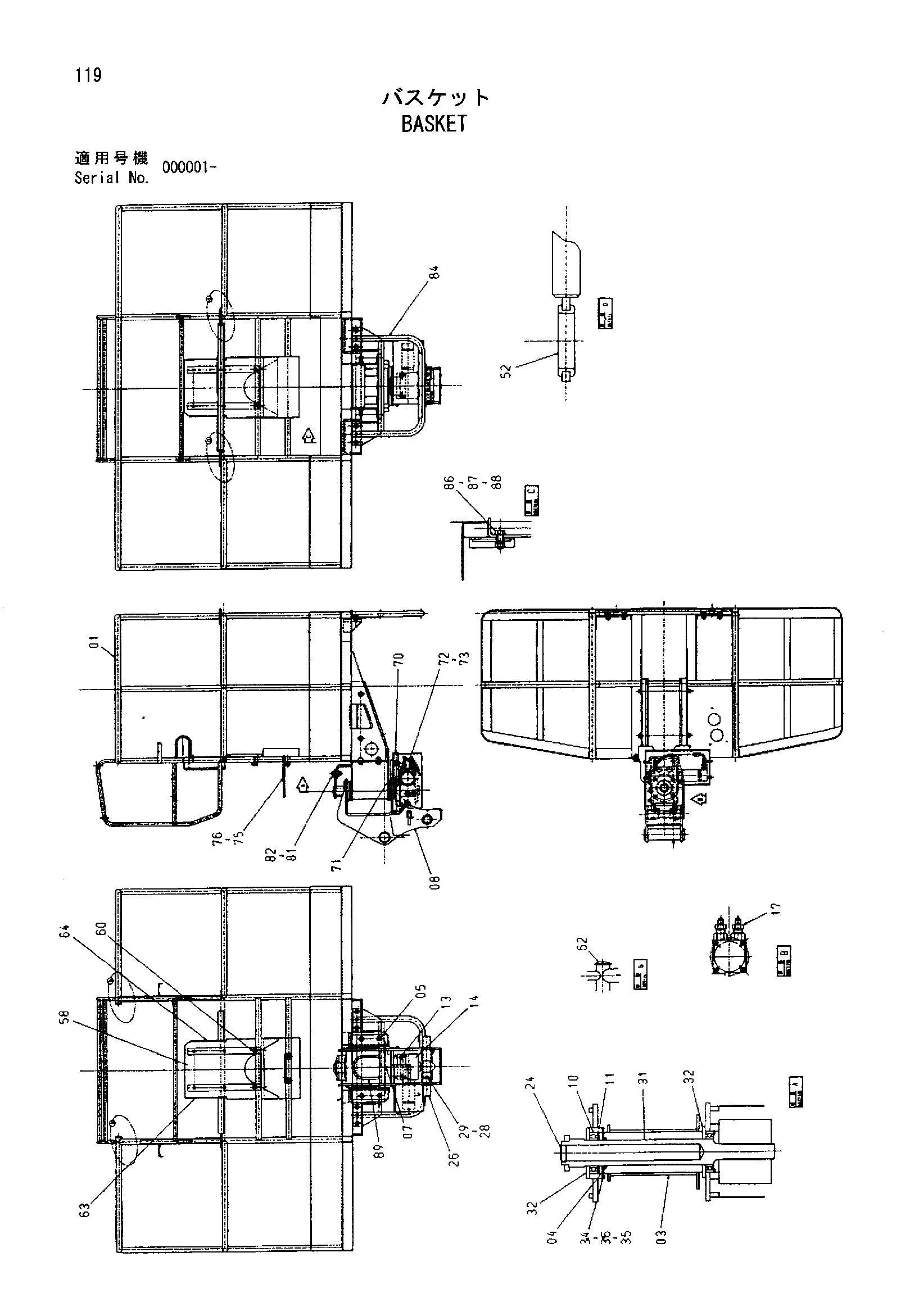

Заводская схема «Баскет» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6021641 | Баскет | 1 |
| 03 | 7040383 | Рама | 1 |
| 04 | 4349913 | Пылезащитное уплотнение | 1 |
| 05 | J051230 | Болт с шайбой | 8 |
| 07 | J75581 | Пресс-маслёнка | 1 |
| 08 | 9201310 | Поворот пост | 1 |
| 10 | 4048056 | Шариковый подшипник | 2 |
| 11 | 988850 | Стопорное кольцо | 2 |
| 13 | J771030 | Болт с внутренним шестигранником | 4 |
| 14 | 4454257 | Гидромотор | 1 |
| 17 | 4471621 | Адаптер | 2 |
| 24 | 4455862 | Пробка | 1 |
| 26 | 4455872 | Палец | 1 |
| 28 | J971070 | Болт | 1 |
| 29 | J231210 | Гайка | 2 |
| 31 | 8088634 | Палец | 1 |
| 32 | 4454271 | Упорная пластина | 2 |
| 34 | 4290991 | Шайба | 2 |
| 35 | 4290990 | Шайба | 1 |
| 36 | 4353803 | Регулировочная шайба | 1 |
| 52 | 4217048 | Резиновая втулка | 2 |
| 58 | 8078877 | Кронштейн | 1 |
| 60 | J090820 | Болт с шайбой | 2 |
| 62 | 4440779 | Колпачок | 2 |
| 63 | 4444331 | Резиновая прокладка | 1 |
| 64 | 4444333 | Резиновая прокладка | 1 |
| 70 | 9757960 | Крышка | 1 |
| 71 | J090825 | Болт с шайбой | 2 |
| 72 | 8086587 | Крышка | 1 |
| 73 | J090816 | Болт с шайбой | 6 |
| 75 | 9754040 | Направляющая | 1 |
| 76 | J090816 | Болт с шайбой | 2 |
| 81 | J981440 | Болт | 2 |
| 82 | J254014 | Шайба | 2 |
| 84 | 8091152 | Ступень | 1 |
| 86 | J971030 | Болт | 4 |
| 87 | J252210 | Пружинная шайба | 4 |
| 88 | J253110 | Плоская шайба | 8 |
| 89 | 4477702 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
