Стрела трубопроводы — HITACHI HX180B

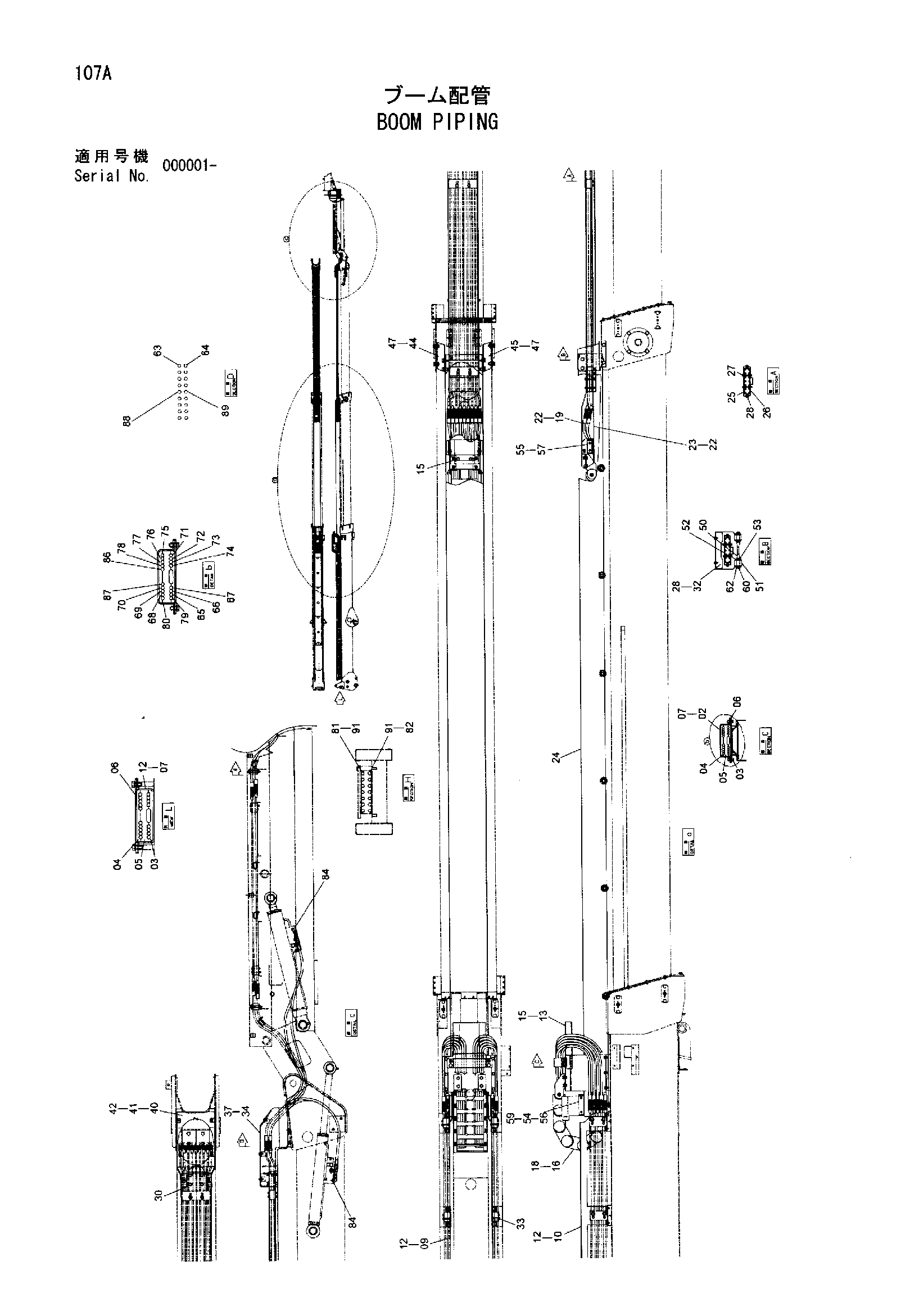

Заводская схема «Стрела трубопроводы» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9756618 | Кронштейн | 2 |
| 03 | 4488248 | Резиновая втулка | 2 |
| 04 | 4488249 | Резиновая втулка | 2 |
| 05 | 4488250 | Резиновая втулка | 2 |
| 06 | 4454384 | Пластина | 2 |
| 07 | J041025 | Болт с шайбой | 8 |
| 09 | 8090925 | Кронштейн | 1 |
| 10 | 8089046 | Кронштейн | 1 |
| 12 | J090616 | Болт с шайбой | 24 |
| 13 | 7043868 | Кронштейн | 1 |
| 15 | J090820 | Болт с шайбой | 8 |
| 16 | 4487379 | Цепь | 1 |
| 18 | J090816 | Болт с шайбой | 8 |
| 19 | 8086255 | Кронштейн | 1 |
| 22 | J090616 | Болт с шайбой | 10 |
| 23 | 8086385 | Кронштейн | 1 |
| 24 | 7043869 | Крышка | 1 |
| 25 | 8089045 | Крышка | 1 |
| 26 | 8089041 | Крышка | 1 |
| 27 | J090650 | Болт с шайбой | 10 |
| 28 | J090616 | Болт с шайбой | 12 |
| 30 | J090855 | Болт с шайбой | 4 |
| 32 | 9758284 | Крышка | 1 |
| 33 | J090645 | Болт с шайбой | 24 |
| 34 | 7040950 | Кронштейн | 1 |
| 37 | J051025 | Болт с шайбой | 4 |
| 40 | 3092927 | Крышка | 1 |
| 41 | J080616 | Болт с шайбой | 6 |
| 42 | J253106 | Плоская шайба | 6 |
| 44 | 9759272 | Левый кронштейн | 1 |
| 45 | 9760267 | Правый кронштейн | 1 |
| 47 | J051030 | Болт с шайбой | 8 |
| 50 | 4460253 | Вал | 9 |
| 51 | 4454260 | Ролик | 18 |
| 52 | J253116 | Плоская шайба | 18 |
| 53 | 991339 | Стопорное кольцо | 18 |
| 54 | 4405072 | Регулировочная шайба | 2 |
| 55 | 4405074 | Регулировочная шайба | 2 |
| 56 | 4404886 | Пластина скольжение | 2 |
| 57 | 4404887 | Пластина скольжение | 2 |
| 59 | M470620 | Болт | 8 |
| 60 | J080816 | Болт с шайбой | 18 |
| 62 | 4346037 | Шайба | 18 |
| 63 | 4467029 | Шланг | 1 |
| 64 | 4467030 | Шланг | 1 |
| 65 | 4488338 | Шланг | 1 |
| 66 | 4488339 | Шланг | 1 |
| 67 | 4488340 | Шланг | 1 |
| 68 | 4488341 | Шланг | 1 |
| 69 | 4488342 | Шланг | 1 |
| 70 | 4488343 | Шланг | 1 |
| 71 | 4488344 | Шланг | 1 |
| 72 | 4488345 | Шланг | 1 |
| 73 | 4488346 | Шланг | 1 |
| 74 | 4488347 | Шланг | 1 |
| 75 | 4488348 | Шланг | 1 |
| 76 | 4488349 | Шланг | 1 |
| 77 | 4488350 | Шланг | 1 |
| 78 | 4488351 | Шланг | 1 |
| 79 | 4488337 | Шланг | 1 |
| 80 | 4488336 | Шланг | 1 |
| 81 | 4467027 | Шланг | 1 |
| 82 | 4467028 | Шланг | 1 |
| 84 | 4154670 | Угловой штуцер | 4 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
| 86 | 4488352 | Шланг | 1 |
| 87 | 4488353 | Шланг | 1 |
| 88 | 4467047 | Шланг | 1 |
| 89 | 4467048 | Шланг | 1 |
| 91 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
