Крышка(1) — HITACHI HX180B

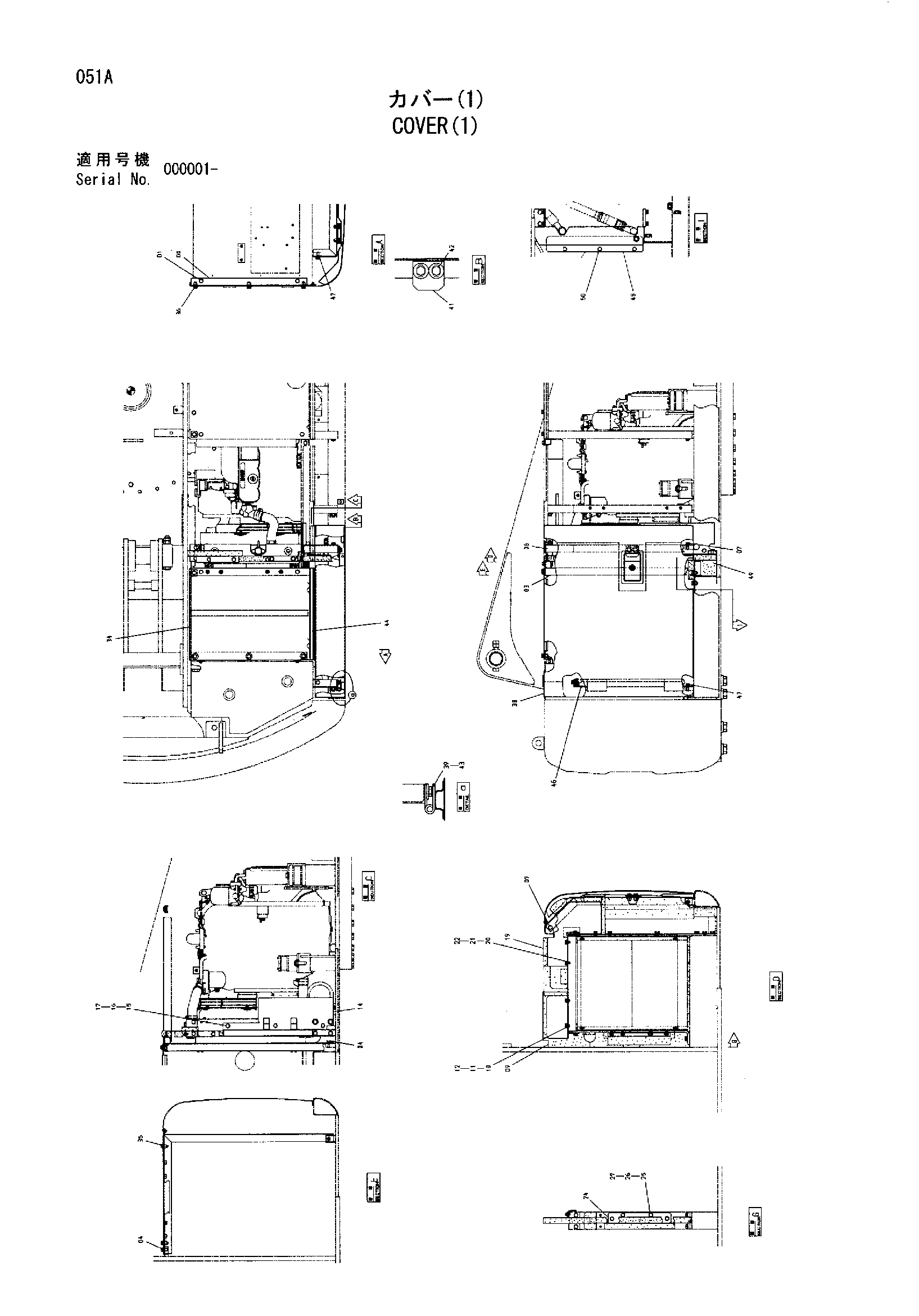

Заводская схема «Крышка(1)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760284 | Опора | 1 |
| 01 | J021025 | Болт с шайбой | 2 |
| 03 | 8090979 | Опора | 1 |
| 04 | J021030 | Болт с шайбой | 2 |
| 06 | 8091016 | Опора | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 09 | 8091113 | Крышка | 1 |
| 10 | J901016 | Болт | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 14 | 8091154 | Крышка | 1 |
| 15 | J901016 | Болт | 3 |
| 16 | A590910 | Пружинная шайба | 3 |
| 17 | A590110 | Плоская шайба | 3 |
| 19 | 8091197 | Крышка | 1 |
| 20 | J901016 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | A590110 | Плоская шайба | 3 |
| 24 | 8089472 | Крышка | 1 |
| 25 | J901016 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 27 | A590110 | Плоская шайба | 4 |
| 34 | 8091067 | Крышка | 1 |
| 35 | J021030 | Болт с шайбой | 2 |
| 36 | J031030 | Болт с шайбой | 3 |
| 38 | 9206192 | Дверь-в сборе | 1 |
| 38A | 5007555 | Дверь | 1 |
| 38B | 4461780 | Резиновая прокладка | 1 |
| 38C | 4341788 | Стойка | 1 |
| 38D | A590108 | Плоская шайба | 1 |
| 38E | 4022697 | Стопорный палец | 1 |
| 38F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 38G | 4463592 | Резиновая прокладка | 1 |
| 38H | 4463593 | Резиновая прокладка | 1 |
| 38I | 4461342 | Зажим | 1 |
| 39 | J901025 | Болт | 4 |
| 41 | 4455694 | Ограничитель | 1 |
| 42 | J031030 | Болт с шайбой | 2 |
| 43 | J217083 | Шайба | 4 |
| 44 | 4488788 | Уплотнительная окантовка | 1 |
| 46 | 8091059 | Опора | 1 |
| 47 | J021030 | Болт с шайбой | 2 |
| 48 | 8093589 | Крышка | 1 |
| 49 | 8093587 | Крышка | 1 |
| 50 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
