Крышка(2) — HITACHI HX180B

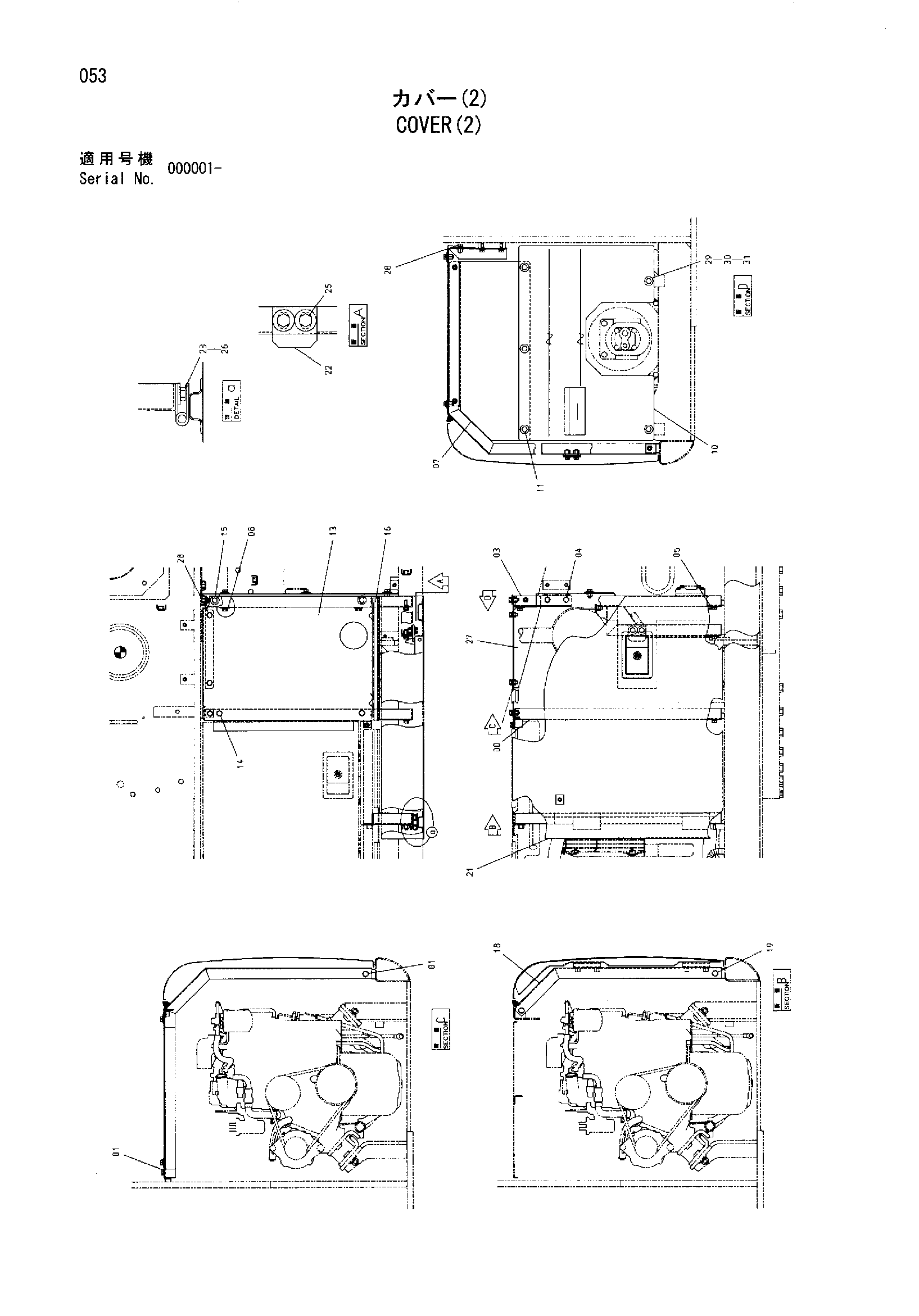

Заводская схема «Крышка(2)» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091043 | Опора | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 03 | 8089258 | Опора | 1 |
| 04 | J021025 | Болт с шайбой | 2 |
| 05 | J021030 | Болт с шайбой | 2 |
| 07 | 9759500 | Крышка | 1 |
| 08 | J031030 | Болт с шайбой | 2 |
| 10 | 8091236 | Крышка | 1 |
| 11 | J031025 | Болт с шайбой | 3 |
| 13 | 3097638 | Крышка | 1 |
| 14 | J021030 | Болт с шайбой | 2 |
| 15 | J031030 | Болт с шайбой | 2 |
| 16 | 4488791 | Уплотнительная окантовка | 1 |
| 18 | 8091018 | Опора | 1 |
| 19 | J021030 | Болт с шайбой | 2 |
| 21 | 9206192 | Дверь-в сборе | 1 |
| 21A | 5007555 | Дверь | 1 |
| 21B | 4461780 | Резиновая прокладка | 1 |
| 21C | 4341788 | Стойка | 1 |
| 21D | A590108 | Плоская шайба | 1 |
| 21E | 4022697 | Стопорный палец | 1 |
| 21F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 21G | 4463592 | Резиновая прокладка | 1 |
| 21H | 4463593 | Резиновая прокладка | 1 |
| 21I | 4461342 | Зажим | 1 |
| 22 | 4455694 | Ограничитель | 1 |
| 23 | J901025 | Болт | 4 |
| 25 | J031030 | Болт с шайбой | 2 |
| 26 | J217083 | Шайба | 4 |
| 27 | 9760356 | Крышка | 1 |
| 28 | J021025 | Болт с шайбой | 3 |
| 29 | J901025 | Болт | 2 |
| 30 | J217083 | Шайба | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
