Гидроцилиндр. подъём — HITACHI HX180B

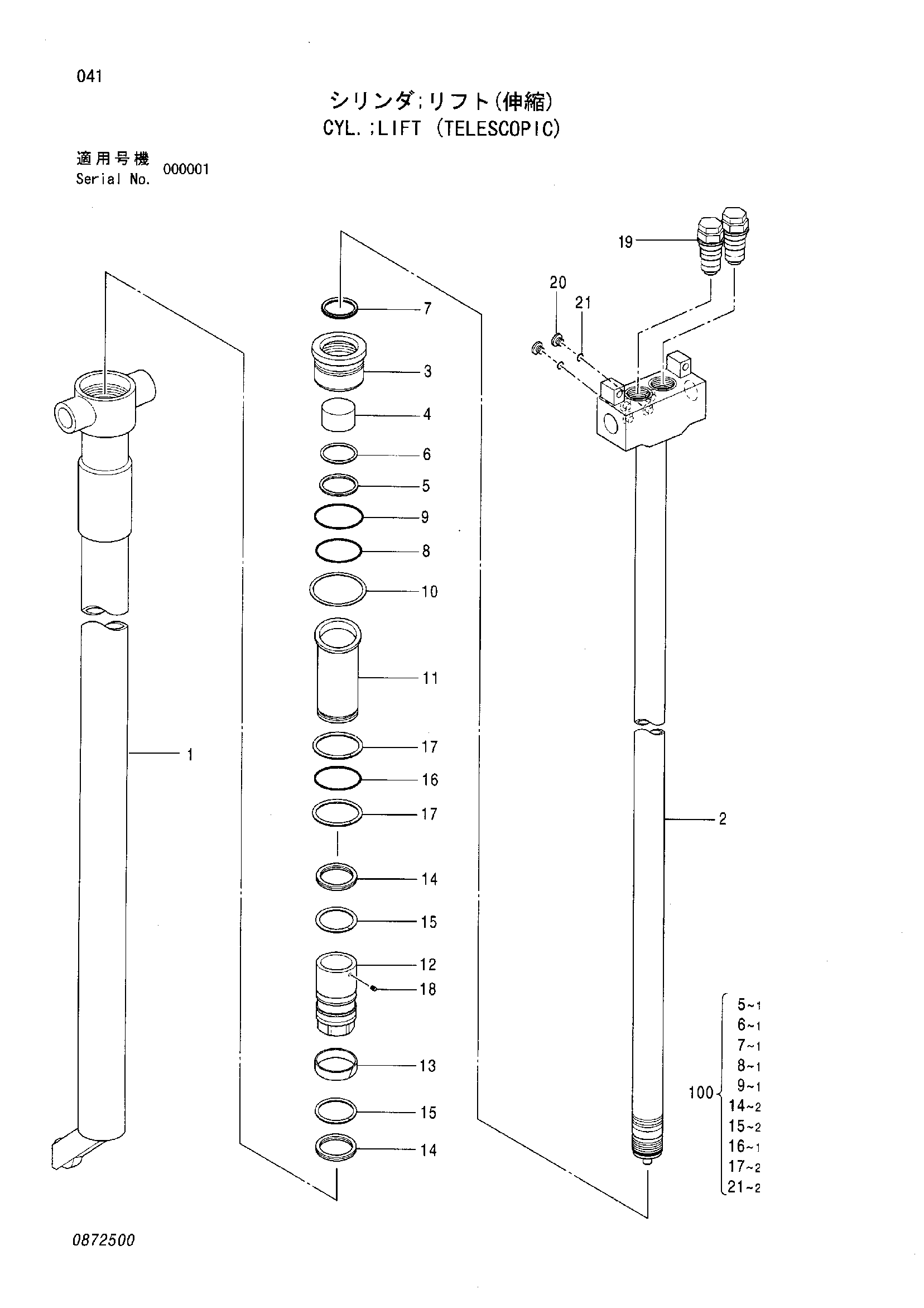

Заводская схема «Гидроцилиндр. подъём» для HITACHI HX180B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4487377 | Гидроцилиндр. подъём | 1 | |
| 1 | 0884001 | Труба гидроцилиндра | 1 |
| 2 | 0884002 | Шток поршня | 1 |
| 3 | 0884003 | Головка гидроцилиндра | 1 |
| 4 | 988670 | Втулка | 1 |
| 5 | 0884004 | U-образная манжета | 1 |
| 6 | 0884005 | Опорное кольцо | 1 |
| 7 | 0884006 | Грязесъёмное кольцо | 1 |
| 8 | 4071223 | Уплотнительное кольцо | 1 |
| 9 | A811090 | Уплотнительное кольцо | 1 |
| 10 | 0178723 | Стопорная шайба | 1 |
| 11 | 0884007 | Проставка | 1 |
| 12 | 0652702 | Опорное кольцо | 1 |
| 13 | A811075 | Уплотнительное кольцо | 1 |
| 14 | 0884008 | Поршень | 1 |
| 15 | 0884009 | Кольцо букк-уп | 2 |
| 16 | 0884010 | U-образная манжета | 2 |
| 17 | 0884011 | Износостойкое кольцо | 1 |
| 18 | 0884012 | Установочный винт | 1 |
| 19 | 0728704 | Амортизирующий подшипник | 1 |
| 20 | 0884013 | Уплотнение амортизатор | 1 |
| 21 | 0884014 | Клапан | 2 |
| 22 | 0866810 | Пробка | 2 |
| 23 | 957366 | Уплотнительное кольцо | 2 |
| 100 | 4613221 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HX180B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
